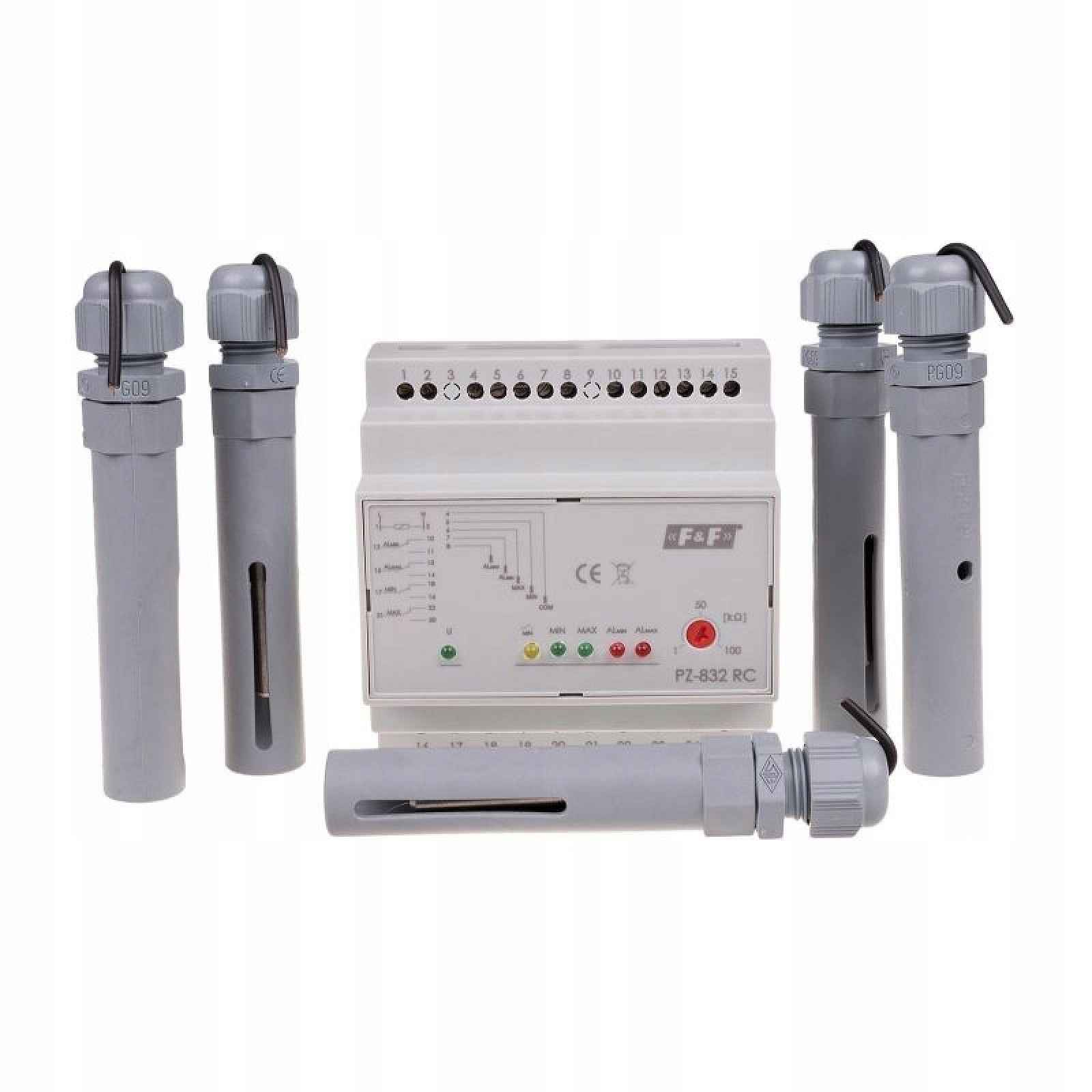

F&f Relé pro kontrolu hladiny kapaliny PZ-832 Rc
F&F, Relé pro kontrolu hladiny kapaliny PZ-832 RCTechnické údaje:Kód produktu:PZ-832RCNapájecí napětí: 230 V ACVýkonný prvek: 4 x reléKonfigurace kontaktů: 4 × NO/NCOddělení kontaktu: ANOZatěžovací proud MIN a MAX: 2 x 16 AZatěžovací proud ALmin a ALmax: 2 x 8AZpoždění provozu: 1÷2 sCitlivost –… Celý popis ↓
Popis F&f Relé pro kontrolu hladiny kapaliny PZ-832 Rc
nastavitelná: 1÷100 kΩSpolupráce s dešťovou vodou: NENapětí měřicích výstupů: 6 VTyp zaplavovací sondy: 5 x PZ2Svorky sond: oddělené od sítě transformátoremPřipojení: šroubové svorky 4,0 mm²Utahovací moment: 0,5 NmSpotřeba energie: 1,1 WPracovní teplota:-25 ÷ 50 °CRozměry: 5 modulů (87,5 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20Popis produktuDvoustěnný.S alarmovými stavy.S regulací citlivosti.Relé PZ-832 slouží k detekci přítomnosti vodivých kapalin elektrického proudu na úrovních…
Zobrazit celý popis
namontovaných zaplavovacích sond.ÚčinkujeRelé udržuje úroveň kontrolované kapaliny v rozsahu stanovených stavů minimálně a maximálně. Po poklesu hladiny kapaliny do stavu MIN (rozevřené elektrody MIN a COM) se kontakt MIN přepne do polohy 17-16 (provoz NAPLNĚNÍ) a kontakt MAX zůstane v poloze 21-22. Po dosažení stavu MAX (ztuhlé elektrody MAX a COM) se kontakt relé MIN přepne do polohy 17-18 (práce VYPRAZDŇOVÁNÍ) a kontakt MAX do polohy 21-20. Alarmový stav: ALMIN (SUCHÝ BĚH) - po poklesu hladiny kapaliny na úroveň ALMIN (rozevřené elektrody ALMIN a COM) se kontakt ALMIN přepne do polohy 12-11; ALMAX (stav PŘEPLNĚNÍ) - po dosažení stavu ALMAX (ztuhlé elektrody ALMAX a COM) se kontakt relé ALMAX přepne do polohy 15-14. Každý ze stavů, tj. kompaktní vhodná hladinová sonda se sondou COM je signalizována svícením příslušné LED diody na čele relé. Žluté LED světlo MIN signalizuje provozní stav NAPLNĚNÍ.Způsob připojení sondyElektrodová sonda je připojena kabelem o maximální délce 100 m.Pozor!Svorky 4-5-6-7-8 jsou odděleny od sítě.
