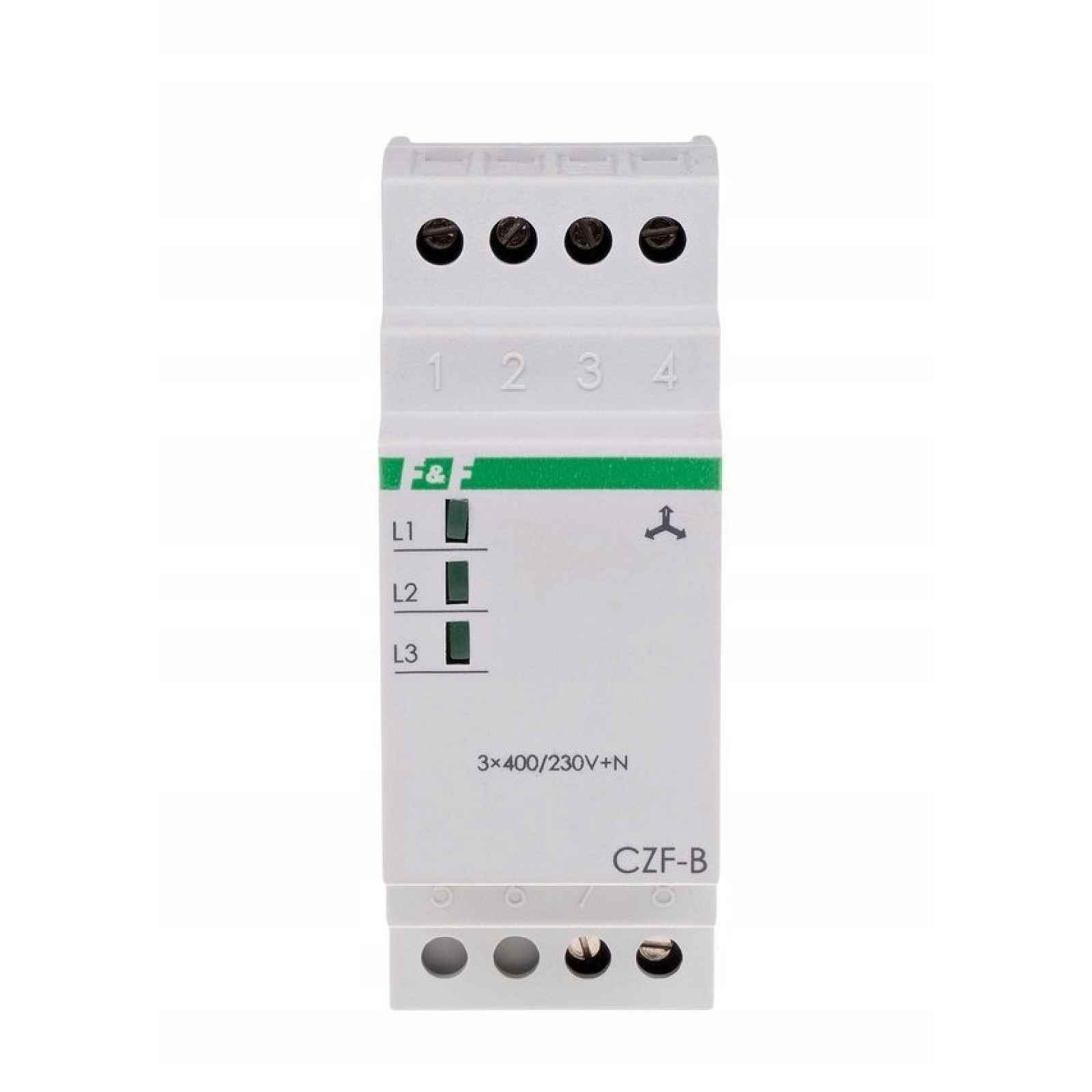

F&f Relé Atrofie A Fázové Asymetrie Czf-b
Snímač atrofie I fáze kontakt 1Z 10A 2 moduly CZF-B F&FNapájecí napětí: 3 × 400 V + NSpolupráce s elektrocentrálami: NEKontrola atrofie / asymetrie fází: ANOKontrola pořadí fází: NEKontrola kontaktů stykače: NEVýkonný prvek: reléMaximální zatěžovací proud: 10 AKonfigurace kontaktů: 1 × NOOddělení… Celý popis ↓
Popis F&f Relé Atrofie A Fázové Asymetrie Czf-b
kontaktu: ANONapěťová asymetrie provozu: 55 VNapěťová hystereze: 5 VZpoždění vypnutí: 4 sOvládání napájení: 3 × LED zelenáPřipojení: šroubové svorky 4,0 mm²Utahovací moment: 0,5 NmPříkon: 1,6 WPracovní teplota: -25÷40°CRozměry: 2 moduly (35 mm)Montáž: na 35mm lištuStupeň krytí: IP20TrueRMS: NESenzor fázové atrofie určený k ochraně elektromotoru napájeného z třífázové sítě v případech výpadku napětí v alespoň jedné fázi nebo asymetrie napětí mezi fázemi, hrozící zničení motoru.AkceZtráta napětí…
Zobrazit celý popis
v alespoň jedné, jakékoli fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru. K vypnutí dojde se zpožděním 4 s, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí. K opětovnému zapnutí dojde automaticky při zvýšení napětí o 5 V nad provozní napětí (tj. o hodnotu napěťové hystereze). Při výše uvedených anomáliích je kontakt relé odpojen a nastartování motoru je nemožné.
