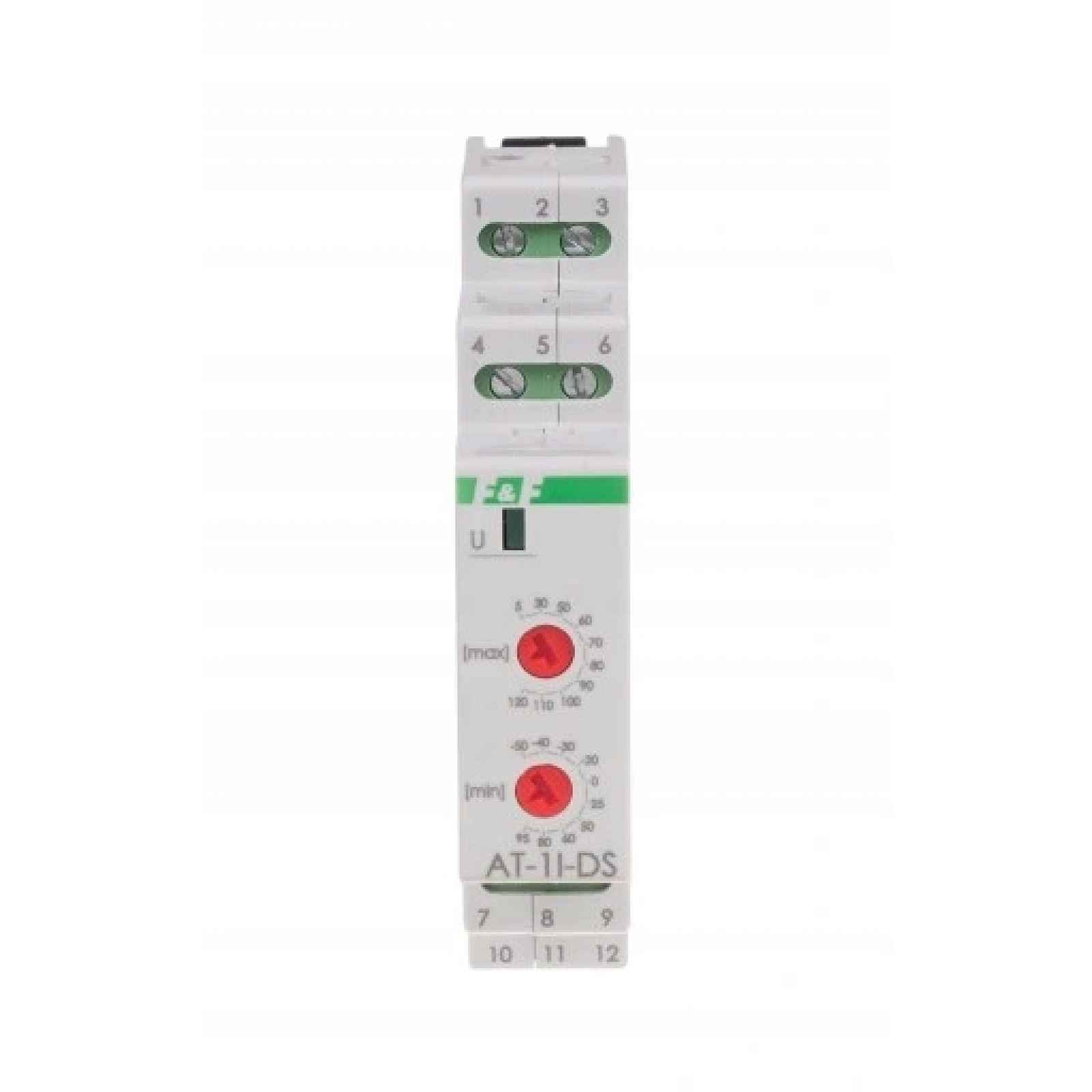

F&f Převodník Teploty S Proudovým Výstupem 4÷20 mA AT-1I-DS
F&F Převodník teploty s proudovým výstupem 4÷20 mA (AT-1I-DS) | Max-AT-1I-DSTechnické údaje:Kód produktu: Max-AT-1I-DSNapájecí napětí: 9÷30 V DCRozsah měření: -55÷125 °CTeplotní sonda: DS1820, DS18S20, DS18B20Chyba zpracování: 1%Připojení: šroubové svorky 2,5 mm²Utahovací moment: 0,4 NmSpotřeba… Celý popis ↓
Popis F&f Převodník Teploty S Proudovým Výstupem 4÷20 mA AT-1I-DS
energie: 0,6 WPracovní teplota:-25÷55 °CRozměry: 1 modul (18 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20Příkon: 4÷20 mAMaximální zatížitelnost napěťového výstupu: 4 mAPřesnost teplotního senzoru (typicky): teplota -55÷-10°C 2°C; teplota -10÷85°C 0,5°C; teplota 85÷125°C 2°CMaximální odpor přijímače: napájení 9 V - 375 Ω; napájení 12 V - 500 Ω; napájení 24 V - 1000 Ω; napájení 30 V - 1200 ΩPopis produktu:Převodník teploty s proudovým výstupemPřevodník teploty AT-1I-DS je určen k měření teploty…
Zobrazit celý popis
pomocí digitálního teplotního senzoru řady DS1820 a přeměně výsledku měření na formu analogového proudového signálu v rozsahu 4÷20 mA.VlastnostiNepřetržité měření teploty prostředí pomocí digitálních teplotních senzorů DS1820, DS18S20 a DS18B20 (senzor je nutné zakoupit samostatně);Spolupráce s teplotními senzory RT4 (teplotní rozsah -30÷65 °C) výroby F&F;Nastavitelný rozsah měření;Optická signalizace provozu převodníku a stavu připojeného senzoru.komentáře:Montáž převodníku by měl provádět instalatér s příslušnými oprávněními a zkušenostmi v oblasti spojování elektrických instalací.Pro napájení převodníku se doporučuje používat vysoce kvalitní napájecí zdroje s dobrým koeficientem filtrování výstupního napětí.Nepokládejte signálové vodiče, zejména kabely k teplotnímu senzoru, paralelně s jinými silnoproudými vodiči.Pro připojení teplotního senzoru se doporučuje použít 3-žilový stíněný kabel.Obrazovka kabelu musí být na jedné straně připojena k PE.Pro připojení napájení a přijímače se doporučuje použít kabel typu UTP. Maximální délka kabelu UTP nesmí překročit 300 m.Schéma připojení
