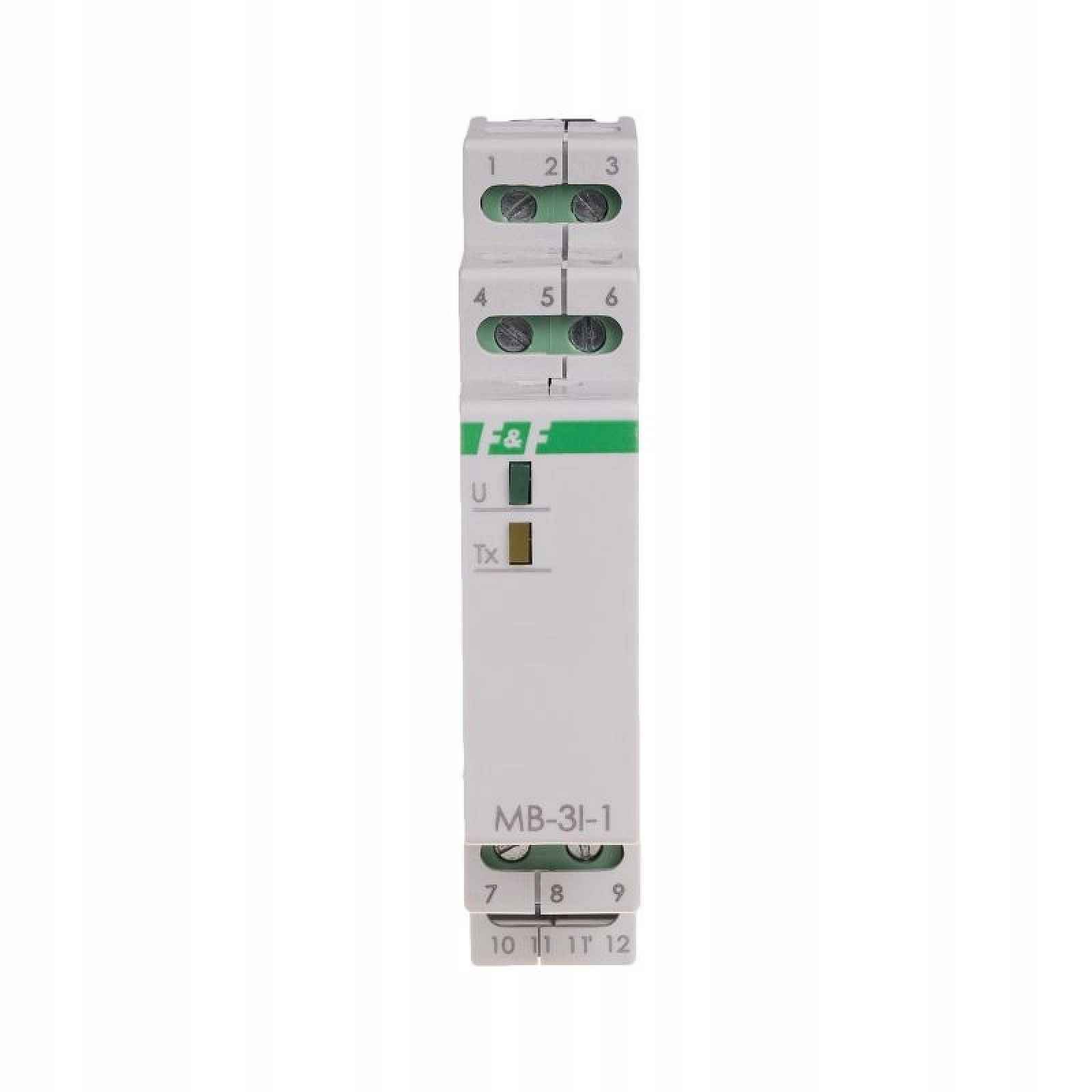

F&f Převodník Proudu S Výstupem Modbus Rtu MAX-MB-3I-1-5A
F&F 3-fázový měnič proudu 5A AC MB-3I-1 5A | MAX-MB-3I-1-5ATechnické údaje:Kód produktu: MAX-MB-3I-1-5A/FIFNapájecí napětí: 9÷30 V DCPropichovací napětí WE-WY: 2,1 kVPorty: RS-485Komunikační protokol: MODBUS RTUTyp práce: SLAVERychlost – nastavitelná: 1200÷115200 bit/sDatové bity: 8Bity… Celý popis ↓
Popis F&f Převodník Proudu S Výstupem Modbus Rtu MAX-MB-3I-1-5A
slitiny:1/2Párové bity: EVEN / ODD / NONEAdresa: 1÷247Maximální chyba měření:±0,5%Rozsah měření TrueRMS/maximální napětí: 0÷5 A AC/85 V ACMaximální odběr proudu: 50 mAPřesnost čtení registru: 0,1 AFrekvence vzorkování: 10 HzRelativní vlhkost vzduchu (pro 30°С): 85 %Připojení: šroubové svorky 2,5 mm²Utahovací moment: 0,4 NmRozměry: 1 modul (18 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20Popis produktu:Převodník intenzity proudus výstupem MODBUS RTU.Třífázový 5 A AC.Pro spolupráci s proudovými…
Zobrazit celý popis
transformátory.Převodník proudu MB-3I-1 je určen k měření intenzity střídavého nebo stejnosměrného proudu a výměně dat pomocí portu RS-485 podle protokolu MODBUS RTU.Fungování třífázového měniče proudu MB-3I-1Převodník proudu MB-3I-1 je přizpůsoben pro spolupráci s proudovými transformátory s sekundárním proudem 5 A.Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstupy. Čtení hodnot měřeného proudu a nastavení všech parametrů komunikace provádíme prostřednictvím portu RS-485 pomocí komunikačního protokolu MODBUS RTU.Zapnutí napájecího napětí je signalizováno zeleným LED osvětlením U. Správná výměna dat mezi modulem a druhým zařízením je signalizována žlutým LED osvětlením Tx.Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.Resetování nastavení komunikacePod fasádou modulu je k dispozici kódový přepínač.Podrobnosti o resetování jsou k dispozici v návodu.MB ConfigMB ConfigProgram umožňuje testovací čtení hodnot a nastavení komunikačních a konfiguračních parametrů převodníku.Komunikace modulu s PC pomocí převodníku USB CN-USB-485.Bezplatný programSchéma připojení
