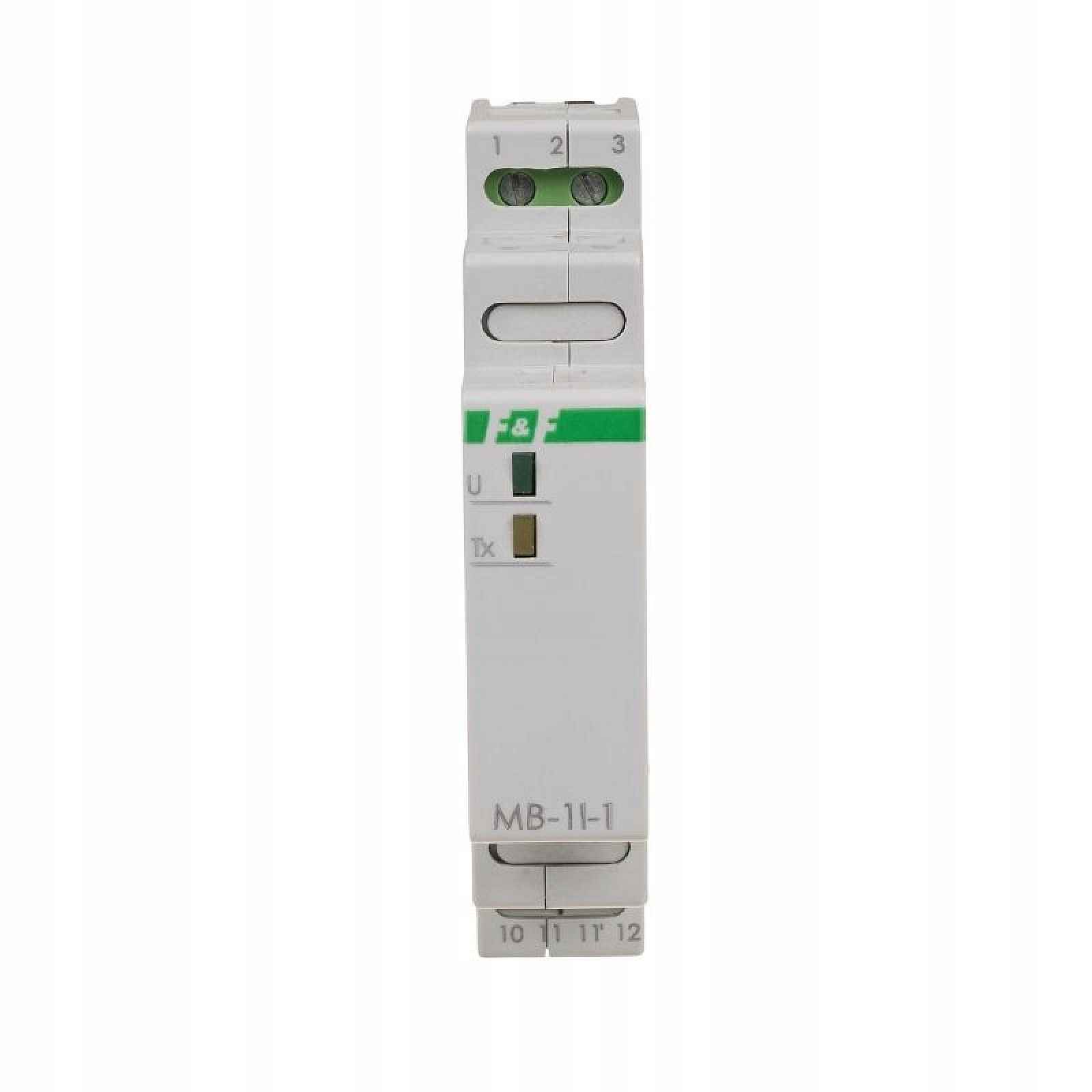

F&f Převodník Proudu 1F S Výstupem Modbus Rtu MAX-MB-1I-1-15A
F&F Převodník proudu s výstupem MODBUS RTU MB-1I-1 15A | MAX-MB-1I-1-15ATechnické údaje:Kód produktu: MAX-MB-1I-1-15ANapájecí napětí: 9÷30 V DCPropichovací napětí WE-WY: 2,1 kVPorty: RS-485Komunikační protokol: MODBUS RTUTyp práce: SLAVERychlost – nastavitelná: 1200÷115200 bit/sDatové bity: 8Bity… Celý popis ↓
Popis F&f Převodník Proudu 1F S Výstupem Modbus Rtu MAX-MB-1I-1-15A
slitiny:1/2Párové bity: EVEN / ODD / NONEAdresa: 1÷247Maximální chyba měření: 0,5 %Rozsah měření TrueRMS/maximální napětí: 0÷15 A/285 V AC; 0÷20 A/400 V DCMaximální odběr proudu: 50 mAPřesnost čtení registru: 0,1 AFrekvence vzorkování: 10 HzRelativní vlhkost vzduchu (pro 30°С): 85 %Připojení: šroubové svorky 2,5 mm²Rozměry: 1 modul (18 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20Popis produktu:Převodník intenzity proudus výstupem MODBUS RTU.Jednofázový 15 A AC/20 A DC.Řídit.Převodník proudu…
Zobrazit celý popis
MB-3I-1 je určen k měření intenzity střídavého nebo stejnosměrného proudu a výměně dat pomocí portu RS-485 podle protokolu MODBUS RTU.AkcePřevodník proudu MB-1I-1 je přizpůsoben pro spolupráci s proudovým transformátorem o sekundárním proudu 5 A.Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstup. Čtení hodnot měřeného proudu a nastavení všech parametrů komunikace provádíme přes port RS-485 pomocí komunikačního protokolu MODBUS RTU. Zapnutí napájecího napětí je signalizováno zeleným LED osvětlením U. Správná výměna dat mezi modulem a druhým zařízením je signalizována žlutým LED světlem Tx.Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.Reset nastavení komunikacePod fasádou modulu je k dispozici kódový přepínač.Podrobnosti o resetování jsou k dispozici v návodu.Servisní program:MB ConfigProgram umožňuje testovací čtení hodnot a nastavení komunikačních a konfiguračních parametrů převodníku.Komunikace modulu s PC pomocí převodníku USB CN-USB-485Program zdarma.Schéma připojení
