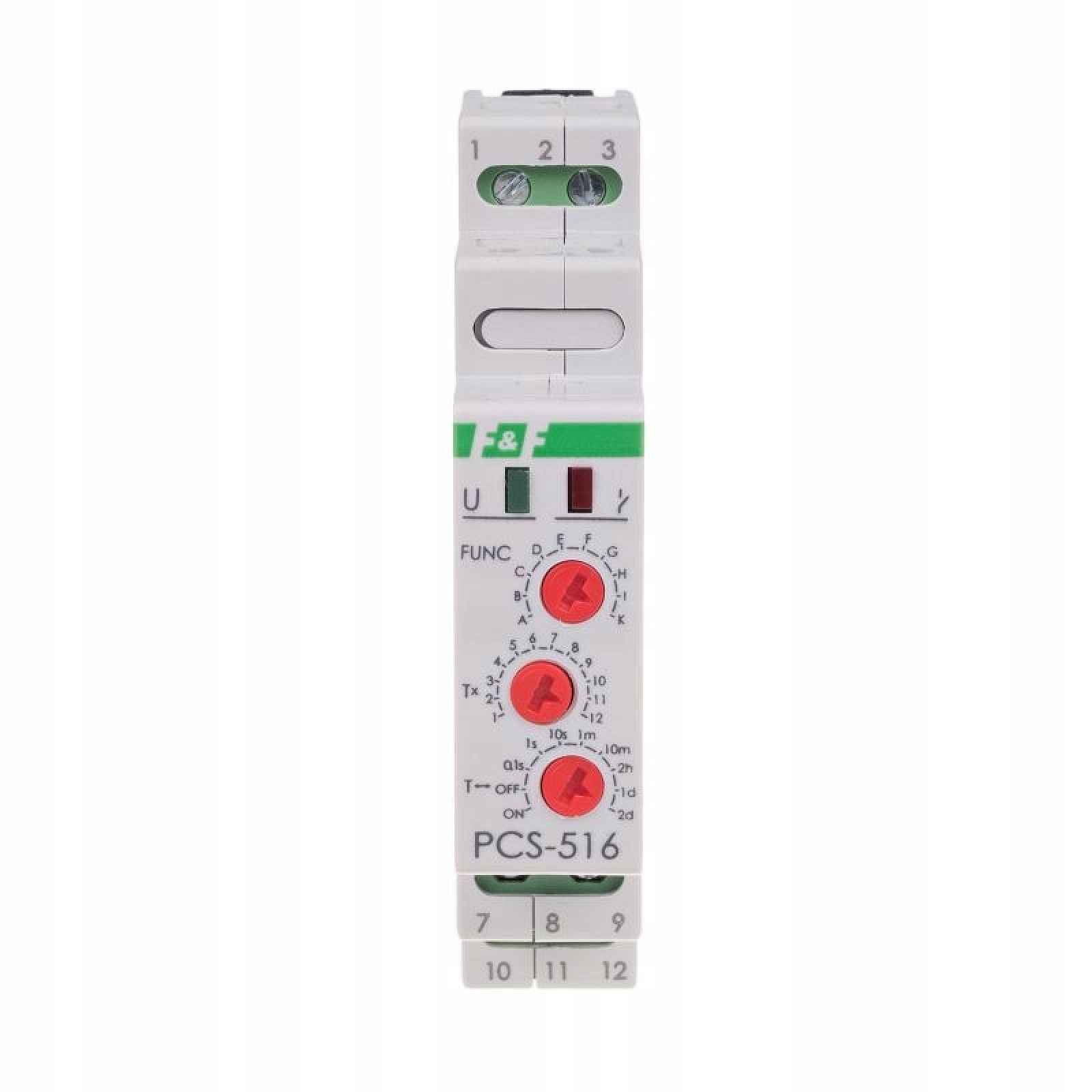

F&f Časový relé 10-funkční s vstupy Start a Reset PCS-516 Uni

apod.).ÚčinkujeČasový spínač PCS-516 UNI provádí zvolenou funkci provozu podle nastaveného časového režimu. Výběr určitého časového rozsahu a funkce provozu relé spočívá v nastavení vhodné kombinace otočných kódových spínačů.Funkce práceOPOŽDĚNÉ ZAPNUTÍPo zadání napájecího napětí (zelená LED svítí U) zůstává výstup otevřený a dochází k odměřování nastavené doby provozu „t“. Po odměření času „t“ dojde k zapnutí výstupu (červená LED svítí). Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.OPOŽDĚNÉ VYPNUTÍDo zapnutí relé zůstává výstup otevřený. Po zadání napájecího napětí (zelená LED) se výstup uzavřea dochází k odměřování nastavené doby provozu „t“ (svítí červená LED). Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKYRežim opožděného zapnutí je realizován cyklicky ve stejných intervalech nastavené pracovní doby a přestávky.ZPOŽDĚNÉ VYPNUTÍ – CYKLICKYRežim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky.Generování impulsu 0,5 s po zadaném čase „t“.Generování jediného impulsu s časem „t“ svahem narůstajícího signálu START. Během odměřování času systém nereaguje na impulsy START.Generování jediného impulsu s časem „t“ klesajícím svahem signálu START. Během odměřování času systém nereaguje na impulsy START.Zpoždění při vypnutí s možností udržení. Svahy narůstajícího signálu START způsobují zapnutí relé, zatímco klesající svahy způsobují zahájení odměřování času. Podání signálu START během odměřování času prodlužuje cyklus o další čas „t“ klesajícím svahem.Generování jediného impulsu 0,5 s po čase „t“ spuštěným svahem klesajícího signálu START.Vypnutí relé na určitou dobu „t“ narůstajícím svahem signálu START. Během odměřování času systém nereaguje na signál START.
