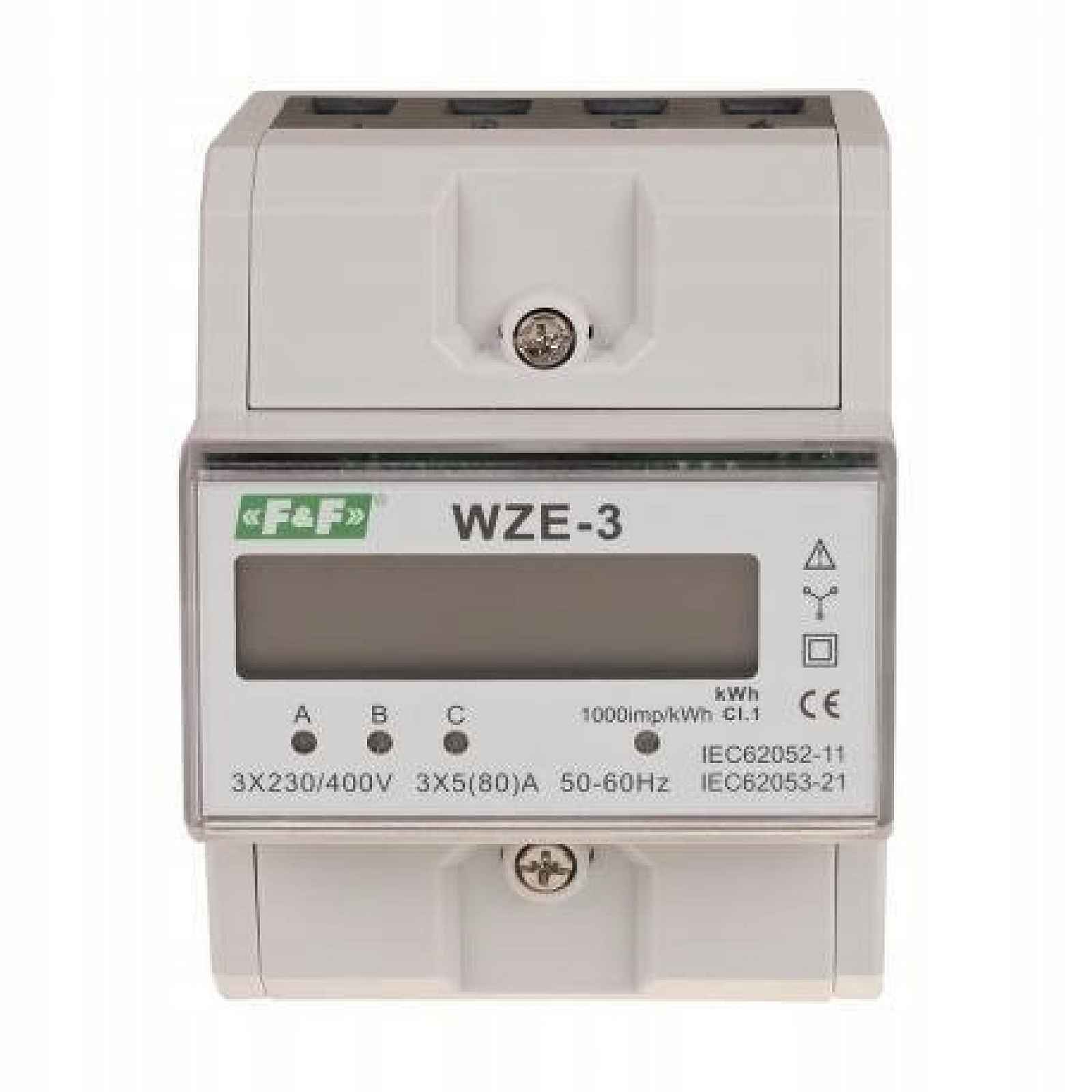

F&f 3-FÁZOVÝ Měřič Spotřeby Energie LCD Ve 3 Fázích
3-fázový indikátor spotřeby energie WZE-3 F&FTyp: třífázovýKomunikační protokol: žádnýShoda: Směrnice MID 2014/32/EUReferenční napětí: 3×230/400 V+NZákladní proud: 0,25÷5 AMaximální proud: 80 AMinimální měřený proud: 0,04 AVlastní spotřeba počítadla: 10 VA; 2 WRozsah indikací počítadla: 0÷99999,99… Celý popis ↓
Popis F&f 3-FÁZOVÝ Měřič Spotřeby Energie LCD Ve 3 Fázích
kWhKonstantní hodnota počítadla: (1 Wh/imp) 1000 imp/kWhSignalizace čtení: červená LEDPulzní výstup SO+ SO-: otevřený kolektorPřipojovací napětí SO+ SO-: max. 27 V DCPřipojovací proud SO+ SO-: max. 27 mADoba impulsu SO+ SO-: 35 msTřída přesnosti: BSignalizace odběru proudu: 3×LED červenáPřipojení: 16 mm šroubové svorky²Pracovní teplota: -20÷50 °CRozměry: 4,5 modulu (75 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20Třífázový . Proud 80 A.WZE-3 je statický (elektronický) kalibrovaný elektroměr…
Zobrazit celý popis
střídavého proudu třífázového v přímém systému.Počítadlo má certifikát shody s MID.AkceSpeciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (L1, L2, L3). Součet impulsů ze tří fází signalizovaný blikáním LED diody (800 imp/kWh) se přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej.Číslice za desetinnou čárkou označují setiny (01 KWh = 10 Wh).KompatibilitaCertifikát MID 2014/32/EU č. 0120/SGS0169Pozor!Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení.Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla.
