Expandér We/Wy Roger XM-8DR-BRD

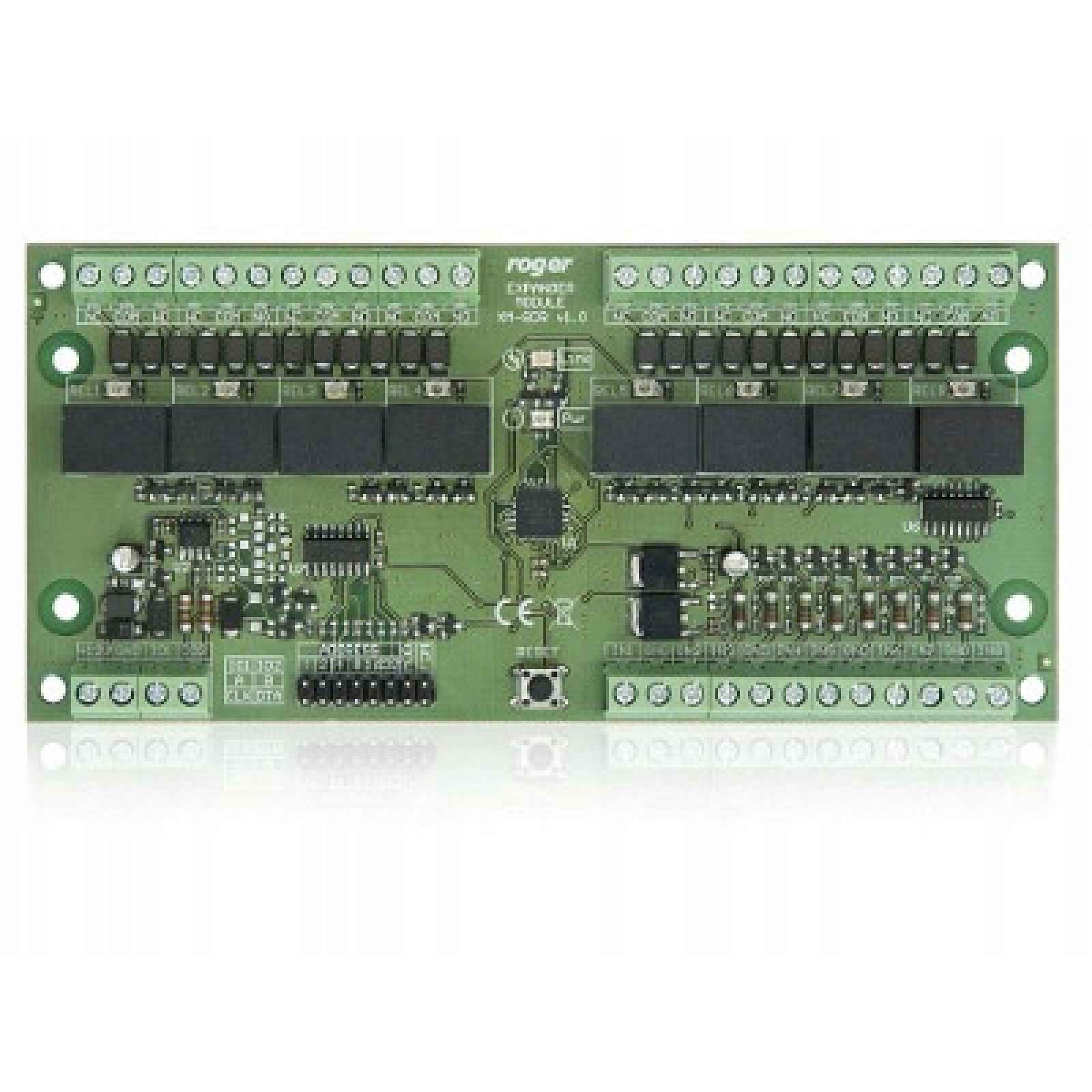

Expandér XM-8DR-BRDPopis XM-8DR-BRD je rozšiřující modul určený pro systémy využívající komunikační protokol RACS CLK/DTA. Zařízení poskytuje osm vstupů typu NO/NC a osm reléových výstupů s zatížitelností 1,5 A/30 V DC. Volitelně lze XM-8DR-BRD používat v samostatném režimu (bez připojení k nadřazenému zařízení) a jeho výstupy jsou pak řízeny úrovní napětí přidanou do jeho vstupních vedení. V samostatném režimu zařízení nepodporuje komunikaci na linkách CLK/DTA. Zařízení nabízí osm dvoustavových vstupních linek a osm reléových výstupů s izolovaným kontaktem NO/NC. Modul je adresovatelné zařízení a spolupracuje výhradně s zařízeními kompatibilními s komunikačním standardem Roger Clock&Data. V současné době je expandér dodáván ve formě elektronického modulu pro vestavbu s označením XM-8DR-BRD. Součástí balení jsou adaptéry umožňující montáž modulu na 35 mm DIN lištu.Specifikace Napájecí napětí: Nominální 12 VDC, přípustné 10-15 VDC Spotřeba proudu: 25 mA plus 40 mA na každý připojený relé Zatížitelnost relé: 30VDC/1,5A Vstupní linky: Dvoustavové NO/NC vstupní linky jsou interně polarizovány na plus napájení prostřednictvím odporu 5,6kΩ, prahová hodnota přepínání je cca. 3V Maximální vzdálenost: Mezi regulátorem a modulem XM-8DR: max. 150 m Pracovní teplota: -25 °C ~ 60 °C Vlhkost: 10% ~ 95% (bez kondenzace) Hmotnost: 115 g Rozměry (šířka) /výška ): 155 x 72 mm
