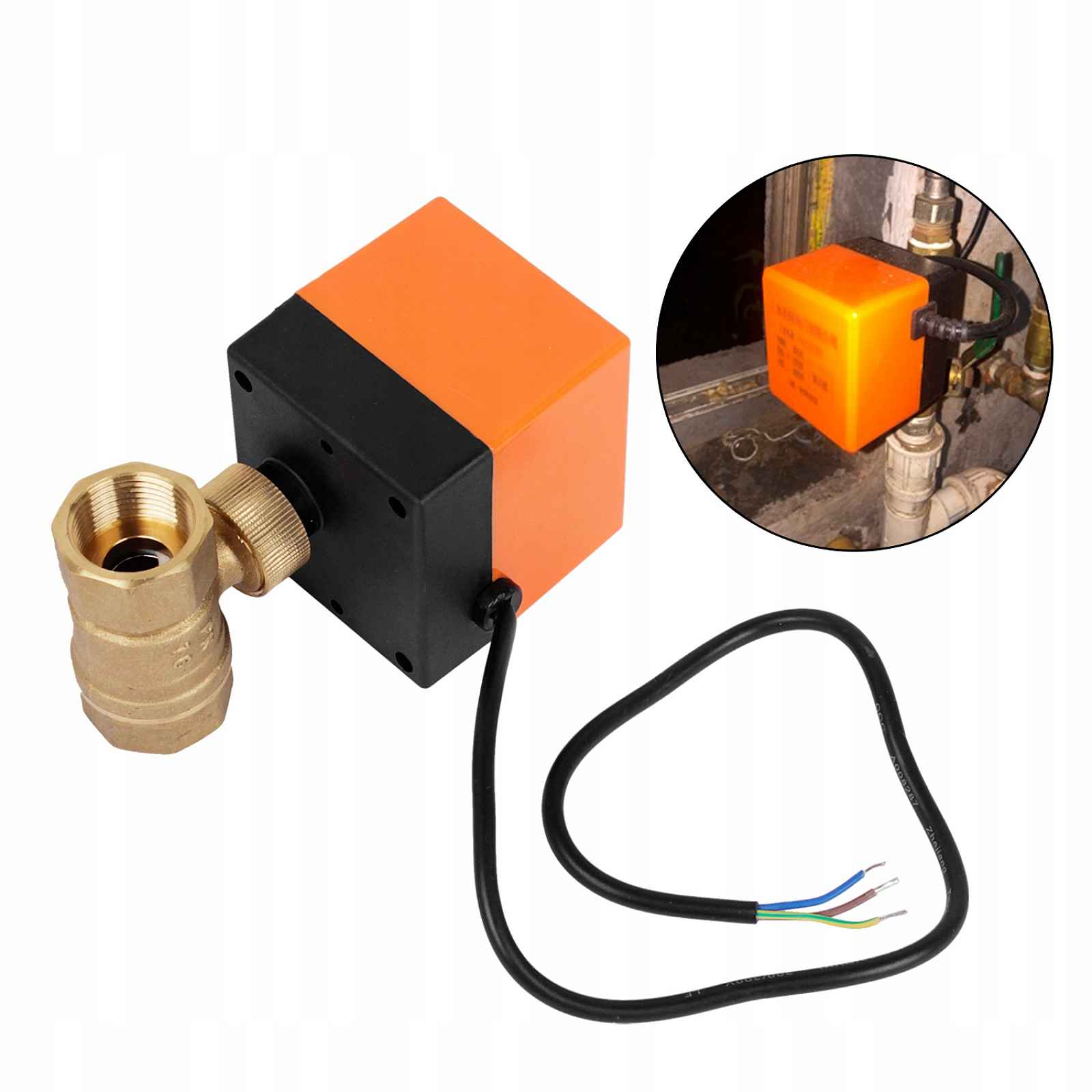

Elektrický kulový kohout s pohonem pro ovládání hydraulických systémů 2-cestný, DN25 G1 palec, AC 230 V▶▶ Elektrický uzavírací spínač ventilu kulový kohout mosazný uzavírací ventil 2-cestný, DN25 G1 palec, AC 230 V, pro zónový ventil kulový kohout▶▶ Dvou- nebo třícestný kulový kohout je vybaven motorem, otáčí se a zastavuje v koncové poloze doleva nebo doprava. Po dosažení koncové polohy proud již neteče.▶▶ Ventil se otevírá nebo zavírá pomocí vhodných fázových vodičů, které pohánějí motor pohonu do vhodné koncové polohy. Zónové ventily s motorovým pohonem se používají v kombinaci s řídicími systémy typu „otevřít-zavřít“ v systémech teplé užitkové vody, pitné vody, topení a klimatizace.▶▶Rozsah použití: 2° – 90° stupeň chlazené a horké vody，Může být široce používán pro vytápění, centrální klimatizaci, solární systém teplé vody apod.Opatrně：Pohon není vodotěsný, do vody nevstupujte!Připojení elektrických kulových ventilů:Dvoubarevný vodič - Nulový vodičHnědý vodič - Vodič pro uzavření ventiluFázový vodič - Modrý vodič - Vodič pro otevření ventiluSoučasné připojení dvoubarevného a hnědého vodiče - ventil je vypnutý.Současné připojení dvoubarevného a modrého vodiče - ventil je otevřený.Přepínací akce trvá přibližně 15 sekund, vestavěný koncový spínač je zcela otevřený a akce zavírání je dokončena automatickým vnitřním odpojením napájení, poloha spínače se po vypnutí napájení ventilu nemění.[Instalace]Namontujte těleso ventilu na příslušnou trubku, připojte ho k pohonu a utáhněte matici na válci.Směr průtoku vody musí být ve směru šipky na těle ventilu.Dva nebo více elektromagnetických ventilů nelze paralelně spojovat. Pokud je vyžadováno paralelní připojení, je nutné ho odizolovat pomocí relé.Pohon je třeba namontovat po namontování tělesa ventilu a provedení tlakové zkoušky na potrubí.Pohon nesmí být obalován izolačním materiálem, protože to může negativně ovlivnit odvod tepla.Před zahájením instalace si pečlivě přečtěte návod.Před zahájením instalace musí být ventily a trubky čisté a nesmí v nich být přítomna žádná cizí tělesa.Specifikace:Rozměry: 112 x 64,5 x 50 mm (ventil s ovládacím motorem).Dvoucestný kulový kohout (2 silniční DN25 G1).Pro regulaci tepla v solárních systémech.Materiál ventilu: mosazRozsah teplot: 2 ° – 60 °C.Médium: voda nebo voda s 50% glykolem.Doba otevření a zavření: cca 15 sekund.Připojení: závitNapájení: AC 230 V.Provozní napětí: 230 V (+/- 10%) 50/60 Hz.Metoda ovládání: 2 silniční DN25 G1 palecRozsah tlaku: 6 barů.Koeficient KVS: 20 m³ / h.Hmotnost: 700 gObsah balíčku:1 x kulový kohout DN25 G1 palcový.
