Elektroměr 1F LE-01MQ MID RS-485

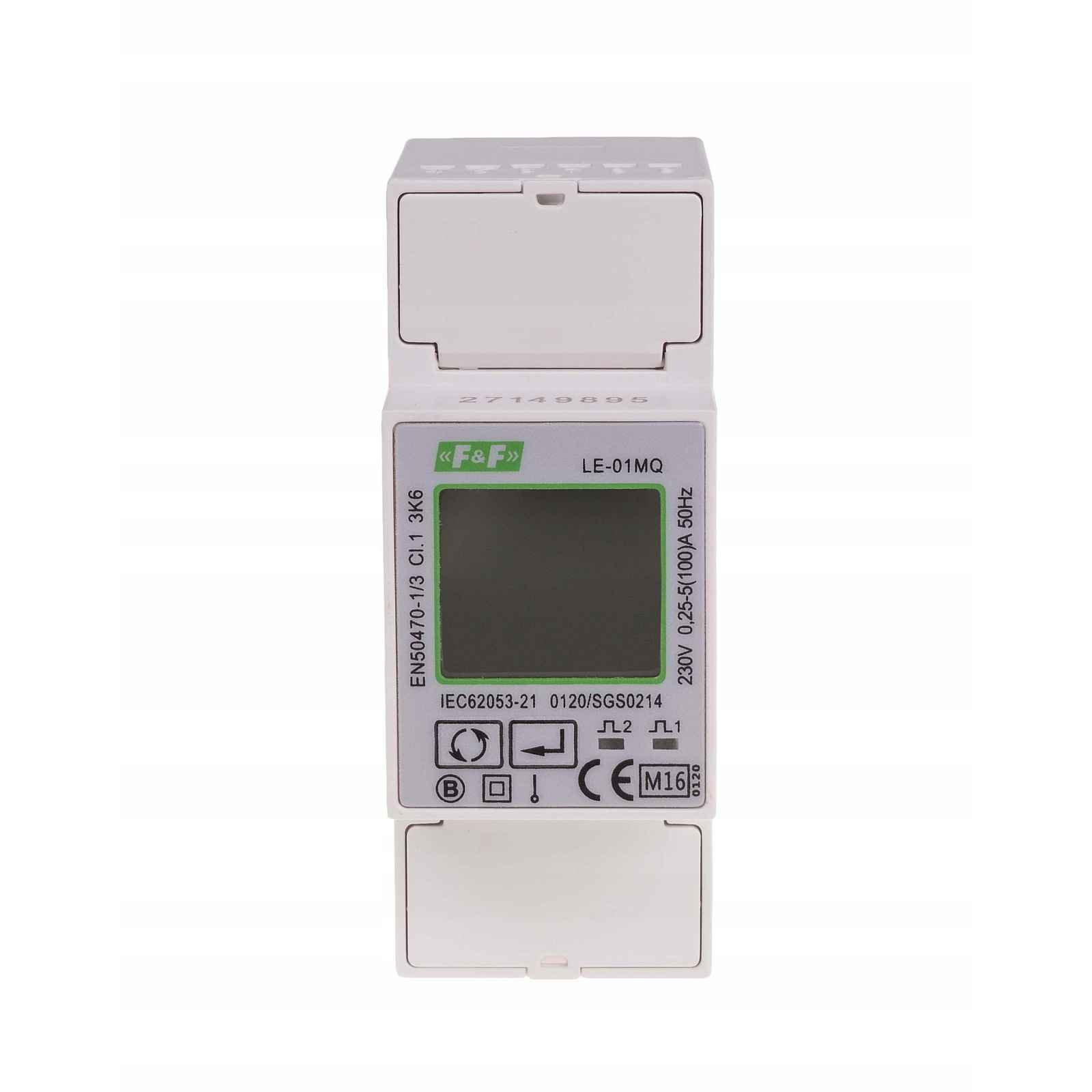

Elektroměr 1F LE-01MQ MID RS-485 Kód: LE-01MQ Č.: 5908312599852 Výrobce: F&F Jednofázový měřič spotřeby aktivní i pasivní energie s portem RS-485 a protokolem Modbus RTU. Určení LE-01MQ je statický (elektronický) kalibrovaný elektroměr s jednofázovým střídavým proudem v přímém systému. Slouží k indikaci a záznamu odebrané elektrické energie a parametrů napájecí sítě s možností dálkového čtení indikací prostřednictvím kabelové sítě standardu RS-485. Konfigurace počítadla probíhá prostřednictvím konfiguračního menu dostupného z čelního panelu a prostřednictvím komunikačního portu podle programových funkcí Modbus RTU. Vlastnosti 1-fazowy obousměrný (4-kvadrantový) přímé měření 100 A označení kWh/kvar (staženo/odevzdáno) indikace parametrů sítě kompatibilita s MID protokol Modbus RTU port RS-485 impulsní výstup SO podsvícený, multifunkční LCD displej zabezpečení konfigurace počítadla heslem Měřené hodnoty Aktivní energie odebraná/odevzdaná z AE+/AE- [kWh] Pasivní energie odebraná/odevzdaná z RE+/RE- [kvarh] Fázové napětí U1, U2, U3 [V] Fázové proudy I1, I2, I3 [A] Frekvence F [Hz] Aktivní výkon P [W] Pasivní výkon Q [var] Zdánlivý výkon S [VA] Koeficient výkonu cosϕ Potřeba výkonu Technické údaje referenční napětí 3×230/400V+N základní proud* 0,25÷5A maximální proud* 100 A minimální proud* 0,02 A měřené napětí 176÷276 V AC přesnost měření (podle IEC61036) třída 1 přetížitelnost 30×lmax/10ms izolace 4kV/1min.; 6kV/1μs vlastní spotřeba počítadla < 10 VA; < 2 W rozsah indikací počítadla 0÷99999,99 kWh konstantní počítadlo kWh 1, 10, 100, 1000 imp/kWh konstantní počítadlo kvarh 1, 10, 100, 1000 imp/kvar signalizace čtení 2×LED impulsní výstup kWh/kvarh, otevřený kolektor Připojovací napětí kWh/kvarh < 30 V DC Připojovací proud kWh/kvarh < 27 mA doba impulsu kWh/kvarh 60, 100, 200 ms port RS-485 komunikační protokol Modbus RTU pracovní teplota -20÷55°C přípojka šroubové svorky 16 mm² rozměry 2 modulů (35 mm) montáž na lištu TH-35 mm stupeň krytí IP51 *) Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule. Pokud je proud procházející počítadlem větší než základní, má chyba měření záporný znak, což funguje ve prospěch plátce za elektřinu. Pokud je však proud protékající počítadlem menší než základní, pak procentuální chyba měření má kladný znak, což je v neprospěch plátce elektrické energie. Výše uvedená tvrzení vyplývají z metrologické charakteristiky (procentuální chyba měření ve funkci proudu), která je součástí návodu k obsluze elektroměru. Je zřejmé, že měřič měří správně elektrickou energii s přesností třídy měřiče v celém rozsahu měření. Maximální proud je maximální proud, kterým můžeme neustále zatěžovat elektroměr. Minimální proud – nejnižší hodnota zatížení, kterou počítadlo detekuje a zaznamenává. Označení na zařízení: 5(100)A – poloha 1 (před závorkou): základní proud 5A; poloha 2 (v závorce): maximální proud 100 A.
