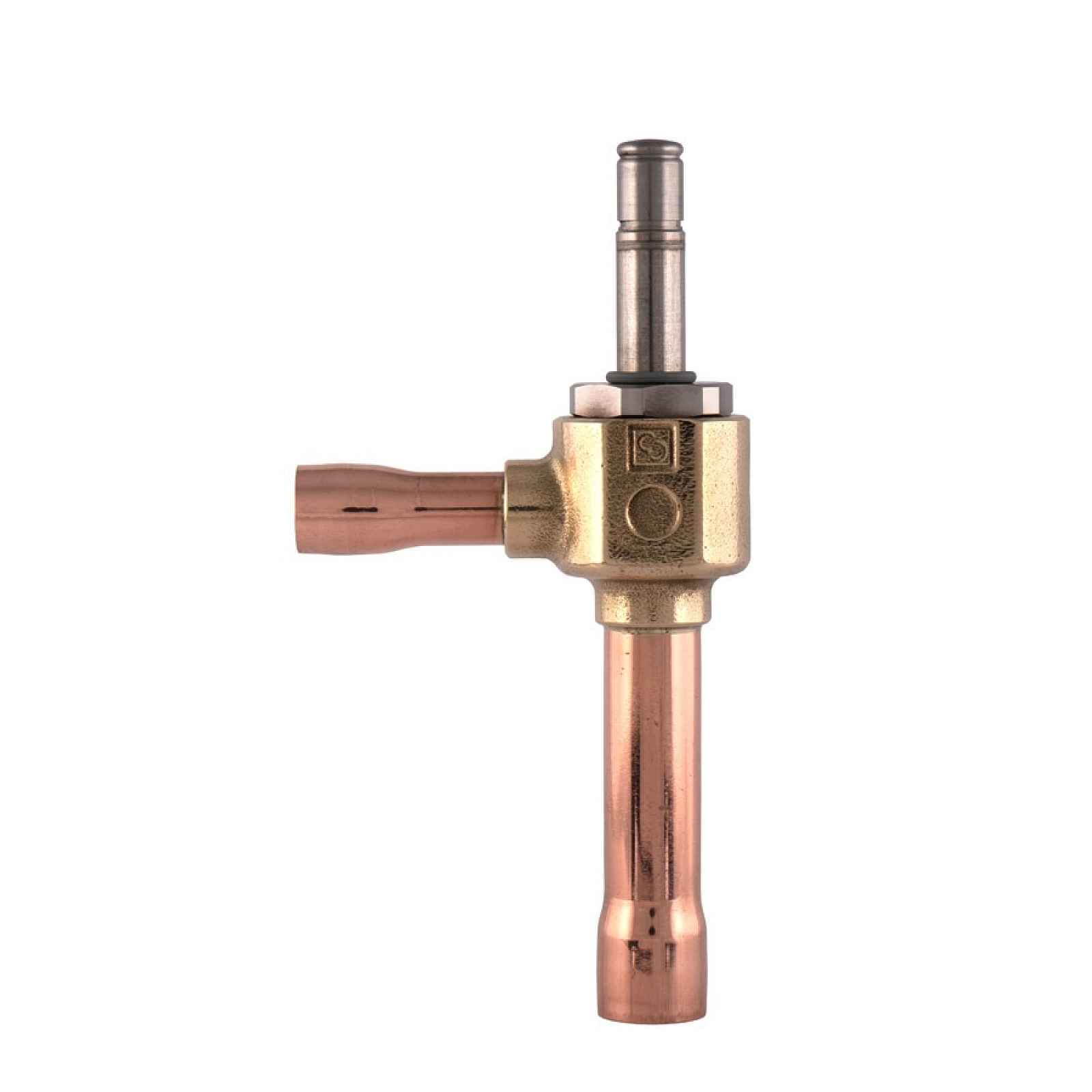

Elektromagnetický expanzní ventil Castel 2028N/M10S06 10 x 12 mm, tryska 06

V instalacích s hořlavými chladivy (HC) smí být ventil řady 2028N používán pouze v místech, která nejsou klasifikována jako výbušná, a neměl by být kombinován s minerálními oleji nebo alkylbenzeny v chladivech HC.Vlastnosti, výhody a přínosyPWM regulace (pulzní otevírání a zavírání) → množství chladiva přiváděného do výparníku reguluje dobu otevírání ventilu v cyklu a elektronický regulátor rychle reaguje na změny zatížení. → přesnější dávkování chladiva a lepší využití výparníku.Široký seznam chladiv: HFC (R134a, R32, R404A, R407C, R410A, R507), HFO a HFO/HFC (R1234ze, R1234yf, R448A, R449A, R450A, R452A, R452B, R454B, R513A) a HC (R290, R600, R600a, R1270) → jeden typ ventilu pro mnoho chladiv. → méně skladových položek a snazší modernizace instalace při výměně chladiva.Náhradní tryska 06 (Ø1,7 mm); v sérii je k dispozici 9 trysek s čísly 01-09 → trysku lze vyměnit i po zapájení ventilu do instalace. → možnost korekce výkonu bez odpájení ventilu, což zkracuje životnost.Sítko na vstupu ventilu → zachycuje nečistoty dříve, než se dostanou k trysce. → menší riziko ucpání malé trysky a delší bezproblémový provoz.Pájené ODS spoje Ø10 mm (vstup) a Ø12 mm (výstup) → montáž pájením přímo na měděné trubky. → pevné spojení a rychlá instalace bez dalších adaptérů.Prodává se bez cívky (S) → možnost výběru cívky a napájecího napětí dle vašeho regulátoru. → Platíte pouze za věci, které skutečně potřebujete.Technické údajeParametr: HodnotaKatalogové číslo: 2028N/M10S06Série/řada: 2028N/POLYHEDRAChladiva: HFC, HFO, HFO/HFC, HC (třídy A1, A2L, A3 dle ASHRAE 34-2019)Typ trysky (ústění): 06Průměr trysky: Ø1,7 mmSoučinitel Kv: 0,113 m3/hPřipojení ODS (pájené): vstup Ø10 mm, výstup Ø12 mmPrincip činnosti: PWM (modulace šířky impulsů)Maximální tlak PS: 50 barůTeplota média TS: -40 až +100 °CProvedení: bez cívky (přípona S)Jmenovitý výkon trysky 06Faktor: Jmenovitá kapacitaR134a: 6,67 kWR404A: 6,63 kWR410A: 10,45 kWR290: 10,10 kWJmenovité výkony při: vypařovací teplotě +5 °C, kondenzační teplotě +32 °C, teplotě kapalného média před ventilem +28 °C. Další faktory a provozní podmínky naleznete v tabulkách výkonů v katalogu Castel.PoužitíVentil 2028N/M10S06 se používá v chladicích zařízeních, u kterých má být množství chladiva přiváděného do výparníku impulzně regulováno elektronickým regulátorem, např. v chladicím nábytku, mrazničkách a výrobnících zmrzliny. Velikost trysky se volí podle výkonu výparníku, tlakového rozdílu na ventilu a teploty vypařování.Výrobce : Castel | Kód produktu: 2028N/M10S06 | Série: 2028N (POLYHEDRA)Často kladené otázky – Často kladené otázkyS jakými médii lze ventil CASTEL 2028N/M10S06 použít?S chladivy tříd A1, A2L a A3 dle ASHRAE 34-2019: HFC (R134a, R32, R404A, R407C, R410A, R507), HFO a HFO/HFC (R1234ze, R1234yf, R448A, R449A, R450A, R452A, R452B, R454B, R513A) a HC (R290, R600, R600a, R1270).Prodává se ventil s cívkou?ŽÁDNÝ. Ventily řady 2028N jsou k dispozici pouze ve verzi bez cívky (přípona S). Společnost Castel ve své aktuální příručce uvádí údaje pro ventily s cívkami řady 9360.Jaké má model M10S06 připojení?Pájené ODS připojení: vstup Ø10 mm, výstup Ø12 mm. Verze s palcovými připojeními (vstup ⅜" a výstup ½") má v kódu označení 3S místo M10S.Je možné vyměnit trysku ve ventilu 2028N/M10S06?Ano. Trysky jsou vyměnitelné a lze je nainstalovat i po zapájení ventilu do instalace. Poslední dvě číslice kódu (06) označují typ trysky namontované ve výrobě; náhradní sada se vybírá dle tabulky v katalogu Castel.Jaká je kapacita trysky 06?Pro R410A je to 10,45 kW, pro R404A 6,63 kW, pro R134a 6,67 kW a pro R290 10,10 kW (teplota vypařování +5 °C, kondenzace +32 °C, kapalné médium před ventilem +28 °C).Jak vybrat
