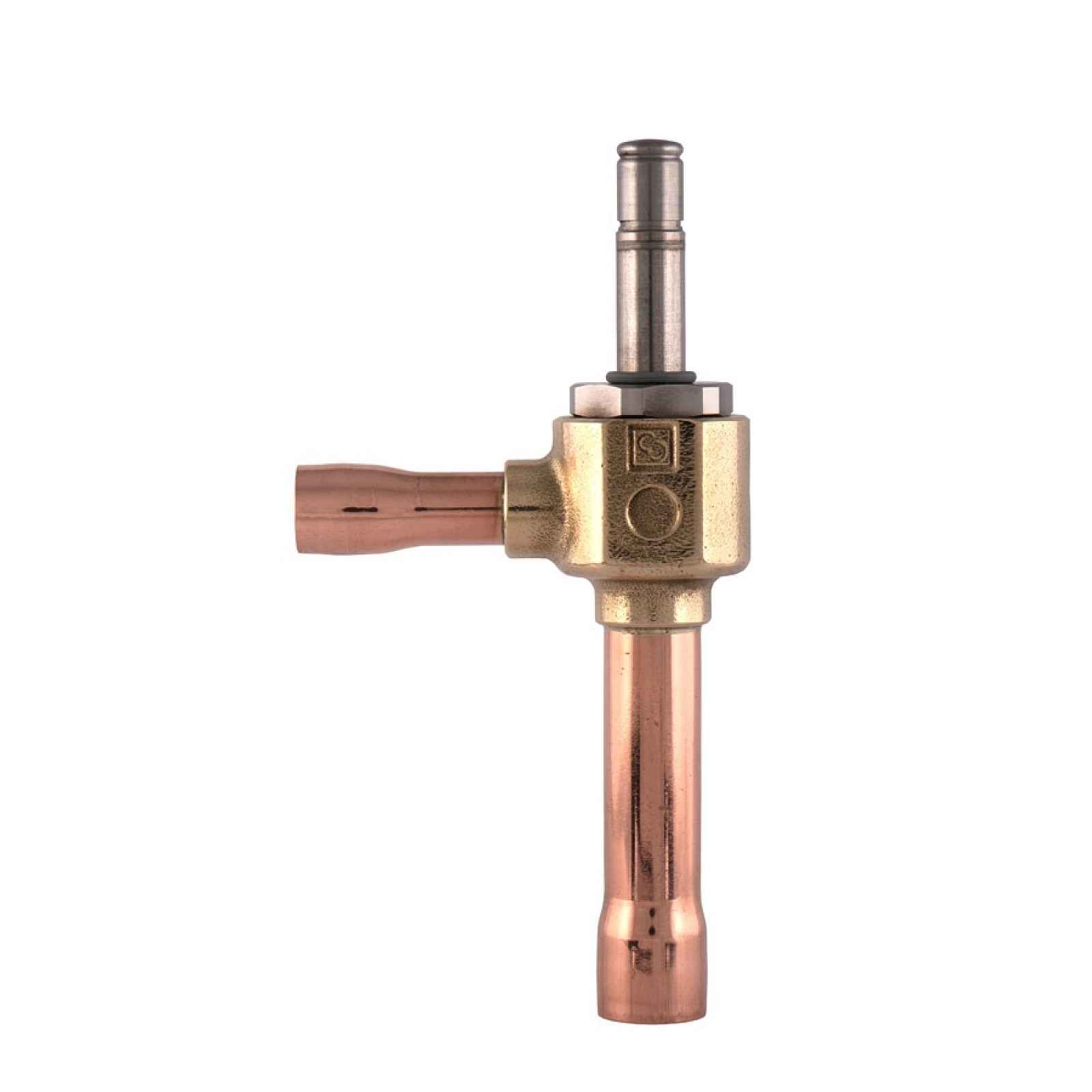

Elektromagnetický expanzní ventil Castel 2028N/M10S01 10 x 12 mm, tryska 01
Expanzní ventil CASTEL 2028N/M10S01 je elektromagnetický PWM (pulzně šířková modulace) ventil ze série 2028N, která patří do řady POLYHEDRA. Ventil je určen pro chladiva tříd A1, A2L a A3 (HFC, HFO, směsi HFO/HFC a HC). Model M10S01 je vybaven tryskou (orifice) typu 01 o průměru Ø0,5 mm – jedná se o nejmenší z devíti trysek této série (01-09) – a pájenými přípojkami Ø10 mm (vstup) a Ø12 mm (výstup). Celý popis ↓
Popis Elektromagnetický expanzní ventil Castel 2028N/M10S01 10 x 12 mm, tryska 01
Elektromagnetický expanzní ventil CASTEL 2028N/M10S01 – PWM, tryska 01, připojení Ø10 x Ø12 mm
Ve zkratce: HFC, HFO, HFO/HFC a HC • tryska 01 (Ø0,5 mm) • Kv 0,010 m3/h • PS 50 bar • TS od -40 do +100 °C • připojení Ø10/Ø12 mm ODS • prodáváno bez cívky
Důležité: ventil je prodáván bez cívky (označení S v kódu) – cívku je nutné dokoupit samostatně. V instalacích s hořlavými chladivy (HC) lze ventil série 2028N použít pouze v prostorách, které nejsou klasifikovány jako nebezpečné z hlediska výbuchu. U chladiv HC se ventil nesmí používat v kombinaci s minerálními oleji ani alkylbenzeny.
Zobrazit celý popis
Vlastnosti, výhody a přínosy
PWM řízení (pulzní otevírání a zavírání) → množství chladiva přiváděného do výparníku je regulováno dobou otevření ventilu v cyklu, elektronický regulátor rychle reaguje na změny zátěže. → přesnější dávkování chladiva a lepší využití výparníku.
Široká škála chladiv: HFC (R134a, R32, R404A, R407C, R410A, R507), HFO a HFO/HFC (R1234ze, R1234yf, R448A, R449A, R450A, R452A, R452B, R454B, R513A) a HC (R290, R600, R600a, R1270) → jeden typ ventilu pro mnoho chladiv. → méně skladových položek a snadnější modernizace instalace při změně chladiva.
Vyměnitelná tryska 01 (Ø0,5 mm); v sérii je k dispozici 9 trysek s označením 01-09 → trysku lze vyměnit i po připájení ventilu do instalace. → možnost úpravy výkonu bez nutnosti odpájení ventilu, což zkracuje servisní zásah.
Sítkový filtr na vstupu ventilu → zachycuje nečistoty dříve, než se dostanou k trysce. → nižší riziko ucpání malé trysky a delší bezporuchový provoz.
Pájené přípojky ODS Ø10 mm (vstup) a Ø12 mm (výstup) → montáž pájením přímo na měděné potrubí. → těsné spojení a rychlá montáž bez nutnosti dalších redukcí.
Prodej bez cívky (S) → možnost zvolit cívku a napájecí napětí podle vašeho regulátoru. → platíte pouze za komponenty, které skutečně potřebujete.
Technické údaje
| Parametr | Hodnota |
| Katalogové číslo | 2028N/M10S01 |
| Série / řada | 2028N / POLYHEDRA |
| Chladiva | HFC, HFO, HFO/HFC, HC (třídy A1, A2L, A3 dle ASHRAE 34-2019) |
| Typ trysky (orifice) | 01 |
| Průměr trysky | Ø0,5 mm |
| Koeficient Kv | 0,010 m3/h |
| Přípojky ODS (pájené) | vstup Ø10 mm, výstup Ø12 mm |
| Princip fungování | PWM (Pulse Width Modulating) |
| Maximální tlak PS | 50 bar |
| Teplota chladiva TS | od -40 do +100 °C |
| Provedení | bez cívky (sufix S) |
Jmenovitý výkon trysky 01
| Chladivo | Jmenovitý výkon |
| R134a | 0,74 kW |
| R404A | 0,73 kW |
| R410A | 1,16 kW |
| R290 | 1,10 kW |
Jmenovité výkony při: odpařovací teplotě +5 °C, kondenzační teplotě +32 °C, teplotě kapalného chladiva před ventilem +28 °C. Pro jiná chladiva a provozní podmínky využijte tabulky výkonů v katalogu Castel.
Použití
Ventil 2028N/M10S01 se používá v chladicích instalacích, kde má být množství chladiva přiváděného do výparníku regulováno pulzně pomocí elektronického regulátoru, např. v chladicím nábytku, mrazácích a zařízeních na výrobu zmrzliny. Velikost trysky se volí podle výkonu výparníku, tlakového rozdílu na ventilu a odpařovací teploty.
