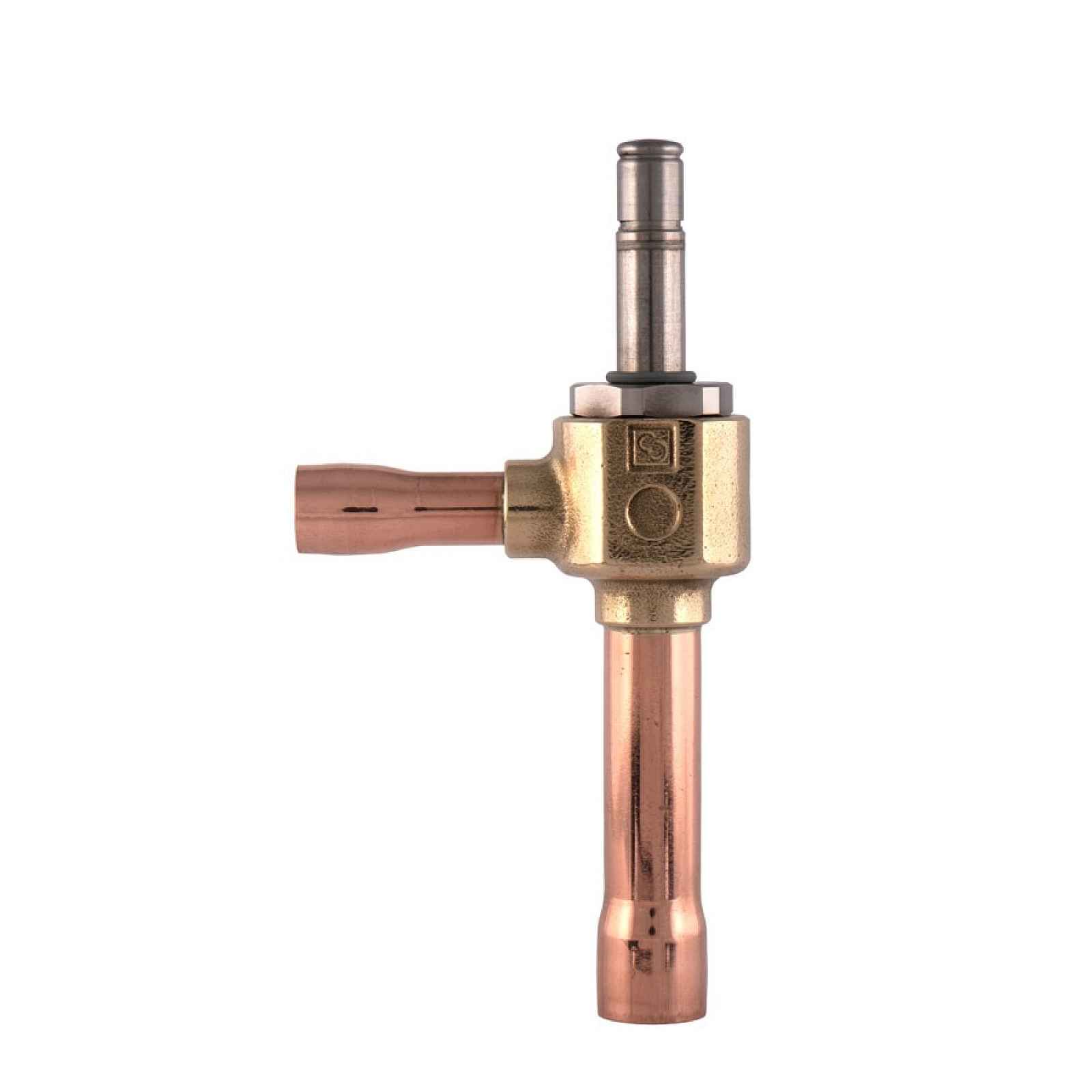

Elektromagnetický expanzní ventil Castel 2028E/M10S04 10 x 12 mm, tryska 04
Rozpínací ventil CASTEL 2028E/M10S04 je elektromagnetický ventil PWM (Pulse Width Modulating) řady 2028E, určený výhradně pro chladicí systémy s podkritickým faktorem R744 (CO2). Model M10S04 má namontovanou trysku (orifice) typu 04 o průměru Ø1,1 mm – pátá v pořadí z deseti trysek řady (00-09) – a jmenovitou výkonnost 8,22 kW pro R744. Ventil má pájené přípojky Ø10 mm (vstup) a Ø12 mm (výstup). Celý popis ↓
Popis Elektromagnetický expanzní ventil Castel 2028E/M10S04 10 x 12 mm, tryska 04
Elektromagnetický expanzní ventil CASTEL 2028E/M10S04 – PWM pro CO2 (R744), tryska 04, přípojky Ø10 x Ø12 mm
Zkrátka: faktor R744 (CO2) • tryska 04 (Ø1,1 mm) • Kv 0,043 m3/h • jmenovitý výkon 8,22 kW • PS 80 bar • TS od -50 do +100 °C • prodává se bez cívky
Důležité: ventily řady 2028E jsou určeny pouze pro R744 a nesmějí být používány s jinými chladivy. Ventil se prodává bez cívky (označení S v kódu) – cívku je třeba vybrat samostatně.
Zobrazit celý popis
Vlastnosti, výhody a výhody
Ovládání PWM (impulsní otevírání a zavírání) → množství faktoru přiváděného do výparníku reguluje dobu otevření ventilu v cyklu a elektronický regulátor rychle reaguje na změny zatížení. → přesnější dávkování faktoru v systému CO2 bez použití složitých regulačních systémů.
Vyměnitelná tryska 04 (Ø1,1 mm); k dispozici je 10 trysek s číslem 00-09 → trysku lze vyměnit také po zapájení ventilu do instalace, a to náhradní sadou 9150E/R66. → možnost korekce výkonu bez vypájení ventilu, což zkracuje servis.
Konstrukce přizpůsobená pro R744 – PS 80 bar, rozsah teplot faktoru TS od -50 do +100 °C, těsnění z EPDM → parametry přizpůsobené pro podkritické systémy CO2 (skupina 2 podle směrnice 2014/68/EU). → ventil přizpůsobený požadavkům instalace CO2 a nikoliv adaptovaný z řešení pro HFC.
Pájené přípojky ODS Ø10 mm (vstup) a Ø12 mm (výstup) → montáž pomocí pájení přímo na měděné trubky. → těsné spojení a rychlá montáž bez dalších adaptérů.
Prodej bez cívky (S) → možnost výběru cívky a napájecího napětí pro vlastní ovladač. → platíte pouze za položky, které skutečně potřebujete.
MinOPD 0 bar, MOPD 37 bar (cívka řady 9320, AC a DC), minimální doba provozu 1 s → ventil se otevírá i při nulovém rozdílu tlaku a pracuje při vysokých tlakových rozdílech. → jistý provoz v širokém rozsahu podmínek provozu zařízení.
Technické údaje
| Parametr | Hodnota |
| Katalogové číslo | 2028E/M10S04 |
| Série | 2028E – elektromagnetické expanzní ventily PWM pro R744 |
| Chladicí médium | R744 (CO2) |
| Typ trysky (orifice) | 04 |
| Průměr trysky | Ø1,1 mm |
| Kv faktor | 0,043 m3/h |
| Jmenovitý výkon pro R744 | 8,22 kW |
| Přípojky ODS (pájené) | vstup Ø10 mm, výstup Ø12 mm |
| MinOPD | 0 bar |
MOPD – cívka 9320 (AC / DC): 37 bar / 37 bar
| Princip fungování | PWM (Pulse Width Modulating) |
| Minimální doba provozu | 1 s |
| Maximální tlak PS | 80 bar |
| Teplota faktoru TS | od -50 do +100 °C |
| Teplota okolí TA | od -40 do +50 °C |
| Kategorie rizika podle PED Recast | Článek 4.3 |
| Provedení | bez cívky (přípona S) |
| Jmenovitý výkon pro R744 při | teplotě odpařování -25 °C, teplotě kondenzace 0 °C, teplotě kapalného činidla před ventilem - 4 °C. |
Použití
Ventil 2028E/M10S04 se používá v chladicích instalacích s podkritickým faktorem R744 (CO2), kde má být množství faktoru přiváděného do výparníku impulsně regulováno elektronickým regulátorem. Velikost trysky se volí podle výkonu výparníku, rozdílu tlaku na ventilu a teploty výparu.
