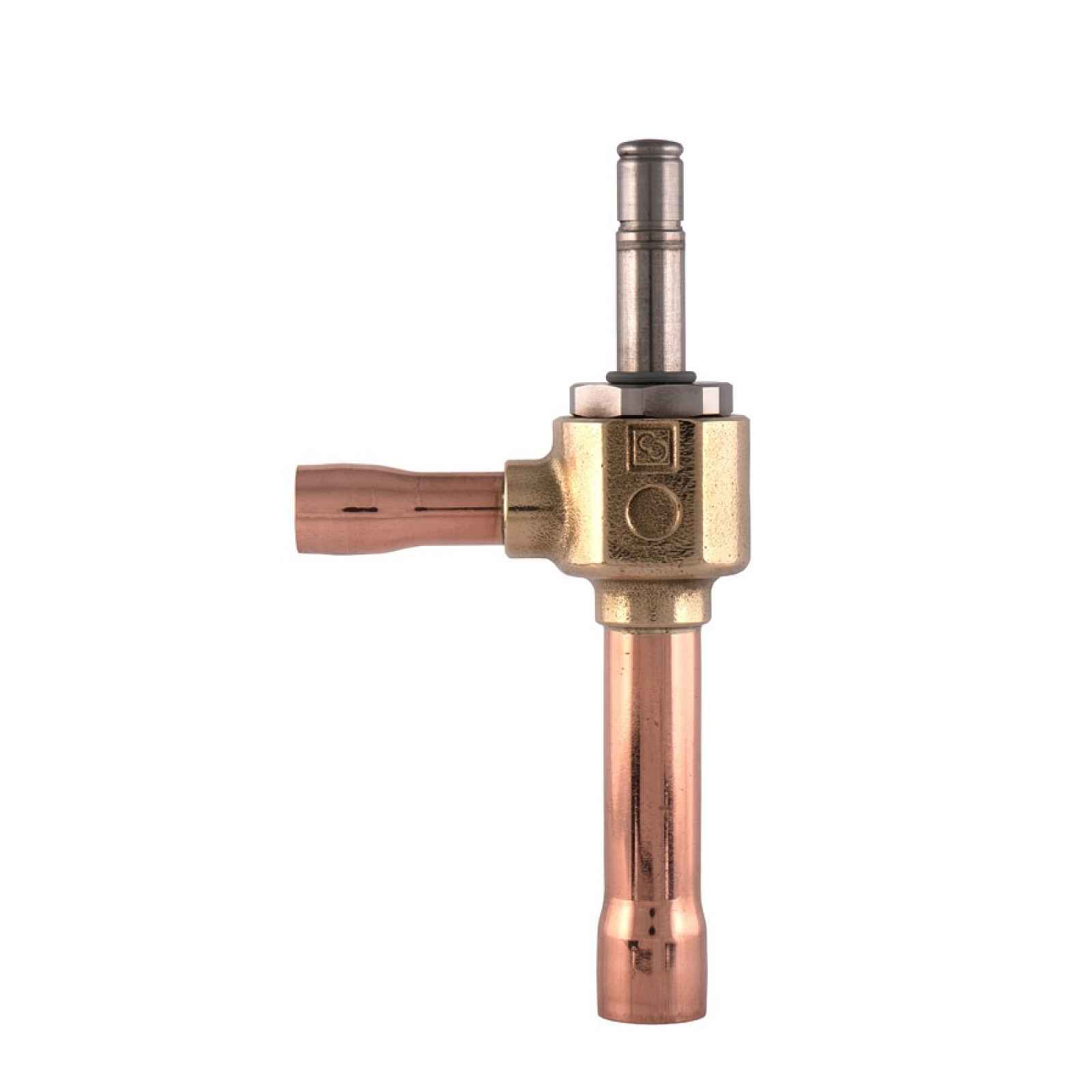

Elektromagnetický expanzní ventil Castel 2028E/M10S03 10 x 12 mm, tryska 03
Castel 2028E/M10S03 je elektromagnetický expanzní ventil řady 2028E, vyvinutý pro podkritické chladicí systémy s faktorem R744 (CO₂). Pracuje v režimu PWM (modulace šířky impulsu), má pájené přípojky ODS 10 mm (vstup) a 12 mm (výstup) a trysku typu 03 s jmenovitým výkonem 5,40 kW. Ventil je dodáván v provedení bez cívky (přípona S). Celý popis ↓
Popis Elektromagnetický expanzní ventil Castel 2028E/M10S03 10 x 12 mm, tryska 03
Elektromagnetický expanzní ventil Castel 2028E/M10S03 pro R744 (CO₂) – ODS 10 × 12 mm, tryska 03
| Hlavní | R744 (podkritické systémy) • PWM provoz • tryska 03 (0,8 mm) • Kv 0,023 m³/h • TS od -50 do +100 °C • ODS 10 × 12 mm • bez cívky |
| Důležité | ventily této řady nemohou být používány s jinými chladivy než R744. Ventil se prodává bez cívky – cívku je nutné objednat zvlášť. |
Vlastnosti, výhody a výhody
Ovládání PWM, minimální doba provozu 1 s: ventil dávkuje impulsní činidlo → regulace průtoku přizpůsobená aktuálním potřebám výparníku → stabilnější provoz systému.
Zobrazit celý popis
Konstrukce pro R744: ventil byl vyvinut pro podkritické systémy s faktorem R744 (kapalina skupiny 2 podle směrnice 2014/68/EU) → shoda s účelem instalace CO₂ → jistý výběr příslušenství.
Vyměnitelné trysky: ventil je dodáván s namontovanou tryskou a trysky lze vyměnit i po zapájení ventilu → změna výkonu bez vyříznutí ventilu z instalace → kratší doba servisu.
Těsnění z EPDM: hlavní prvky jsou vyrobeny ze stejných materiálů jako řada 2028, s výjimkou výstupních těsnění z ethylen-propylenového kaučuku (EPDM) → Materiál těsnění použitý výrobcem pro řadu 2028E →, soulad s požadavky práce s R744.
Přípojky ODS 10 mm / 12 mm: pájené trubkové přípojky, vstup Ø10 mm, výstup Ø12 mm → těsné spojení s instalací → jednoduchá montáž bez adaptérů u trubek o těchto průměrech.
Široký rozsah teplot: TS od -50 °C do +100 °C, okolní teplota od -40 °C do +50 °C → možnost práce v různých podmínkách → flexibilita použití.
Technické údaje
| Parametr | Hodnota |
| Kód produktu | 2028E/M10S03 |
| Chladicí médium | R744 (podkritické systémy) |
| Princip fungování | PWM (Pulse Width Modulating) |
| Typ přípojek | ODS |
| Vstupní přípojka (IN) Ø [mm] | 10 |
| Výstupní přípojka (OUT) Ø [mm] | 12 |
| Dýza (Orifice) | 03 |
| Průměr trysky [mm] | 0,8 |
- Jmenovitý výkon trysky 03 (R744) [kW]: 5,40
- Kv [m³/h]: 0,023
- Minimální rozdíl otevíracích tlaků (MinOPD) [bar]: 0
- Maximální rozdíl otevíracích tlaků (MOPD) [bar]: 37 (cívky 9320 AC a 9320 DC)
| Minimální doba provozu [s] | 1 |
| PS [bar] | 90 |
| MWP [psi] (podle schválení UL) | 1305 |
- Min. [°C]: -50
- max. [°C]: +100
- Min. [°C]: -40
TA max. [°C]: +50
| Kategorie rizika podle PED Recast | Článek 4.3 |
| Verze | bez cívky (přípona S) |
| Jmenovitý výkon se týká | teploty odpařování -25 °C, teploty kondenzace 0 °C a teploty kapaliny před ventilem - 4 °C. |
- Výkon trysky 03 pro R744 [kW]
- Teplota odpařování [°C], Δp na ventilu 10 bar, Δp na ventilu 20 bar
- +5, 3,48, 3,88
- 0, 3,70, 4,12
- -10, 4,14, 4,61
- -20, 4,44, 5,24
- -30, 4,80, 5,54
- -40, 5,17, 5,81
-50, 5,44, 5,99
Hodnoty z tabulky výrobce (Tabulka 39A) pro chlazení kapaliny před ventilem 4 K. Při jiném chlazení je třeba rozdělit výkon výparníku podle korekčního koeficientu Fsub z tabulky výrobce (Tabulka 39B).
Výběr trysky a výměna
Řada 2028E je dodávána s tryskami o deseti velikostech od 00 do 09. Poslední dvě číslice v katalogovém čísle označují typ trysky namontované z výroby – u modelu 2028E/M10S03 se jedná o trysku 03. Tryska se vybírá na základě rozdílu tlaku na ventilu, teploty odpařování a požadovaného výkonu výparníku, který by měl být roven nebo o něco menší než výkon ventilu. Pro výměnu trysky je nutné objednat vhodnou sadu náhradních dílů; pro trysku 03 je to číslo 9150E/R65.
