Elektrický 3-fázový elektroměr WZE-3 Ff

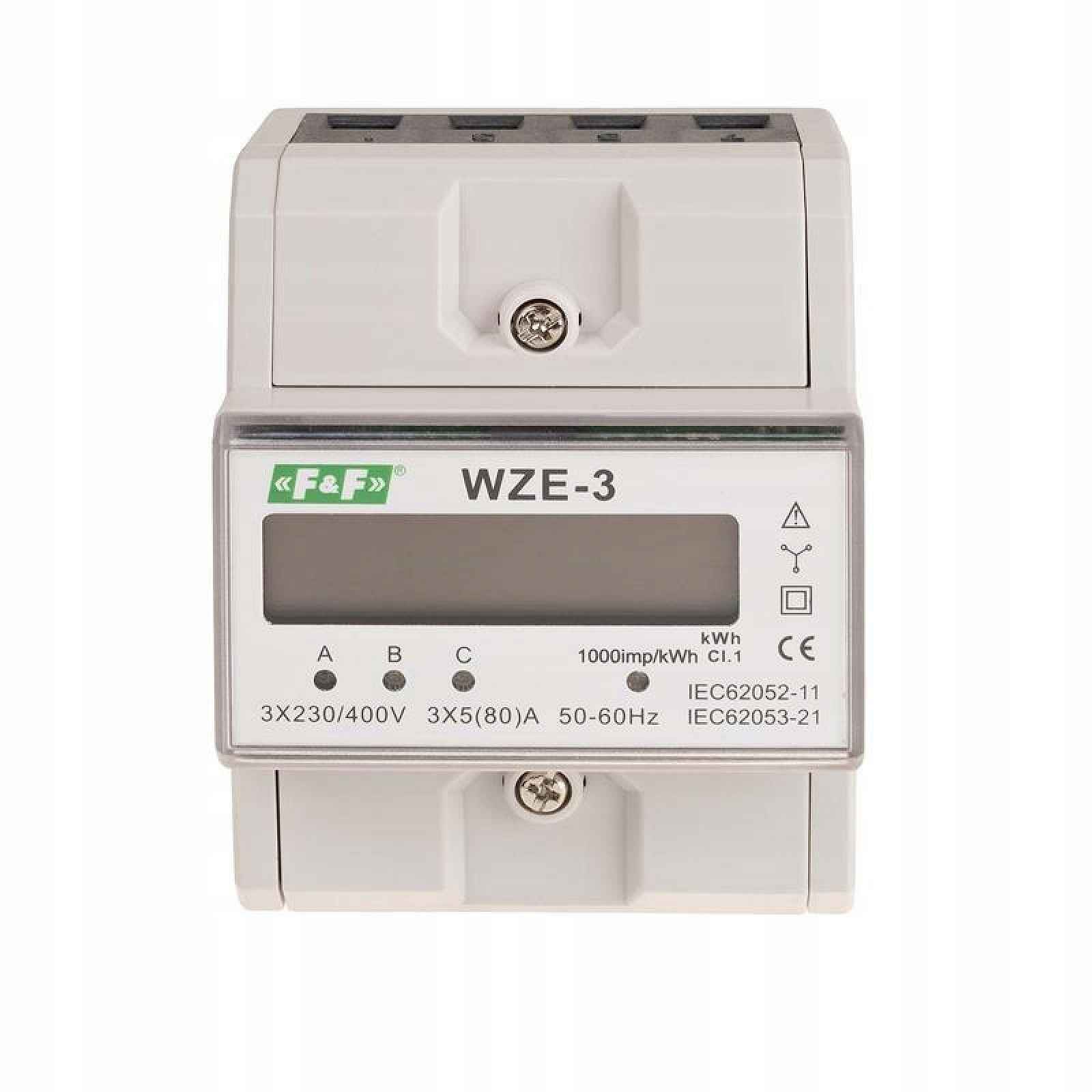

Elektrický elektroměr 3-fázový WZE-3 Kód: WZE-3 Č.: 5902431670058 Výrobce: F&F Popis produktu: Třífázový. Proud 80 A. WZE-3 je statický (elektronický) kalibrovaný elektroměr třífázového střídavého proudu v přímém systému. Počítadlo má certifikát shody s MID. Akce: Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (L1, L2, L3). Součet impulsů ze tří fází signalizovaný blikáním LED diody (800 imp/kWh) se přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej. Číslice za desetinnou čárkou označují setiny (01 KWh = 10 Wh). Kompatibilita Certifikát MID 2014/32/EU č. 0120/SGS0169 Pozor! Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla. Technické údaje: Typ třífázový Komunikační protokol chybí Shoda směrnice MID 2014/32/EU Referenční napětí 3×230/400 V+N Základní proud 0,25÷5 A Maximální proud 80 A Minimální měřený proud 0,04 A Vlastní odběr měřiče 10 VA; 2 W Rozsah indikací počítadla 0÷99999,99 kWh Pevný měřič (1 Wh/imp) 1000 imp/kWh LED signalizace čtení červená Impulsní výstup SO+ SO – otevřený kolektor Připojovací napětí SO+ SO – max. 27 V DC Připojovací proud SO+ SO – max. 27 mA Doba impulsu SO+ SO- 35 ms Třída přesnosti B Signalizace odběru proudu 3×LED červená Připojení šroubové svorky 16 mm² Pracovní teplota -20÷50°C Rozměry 4,5 modulu (75 mm) Montáž na 35 mm lištu Stupeň krytí IP20
