Economic schodišťový automat, 6 režimů provozu, 230 V Ac OR-PRE-473

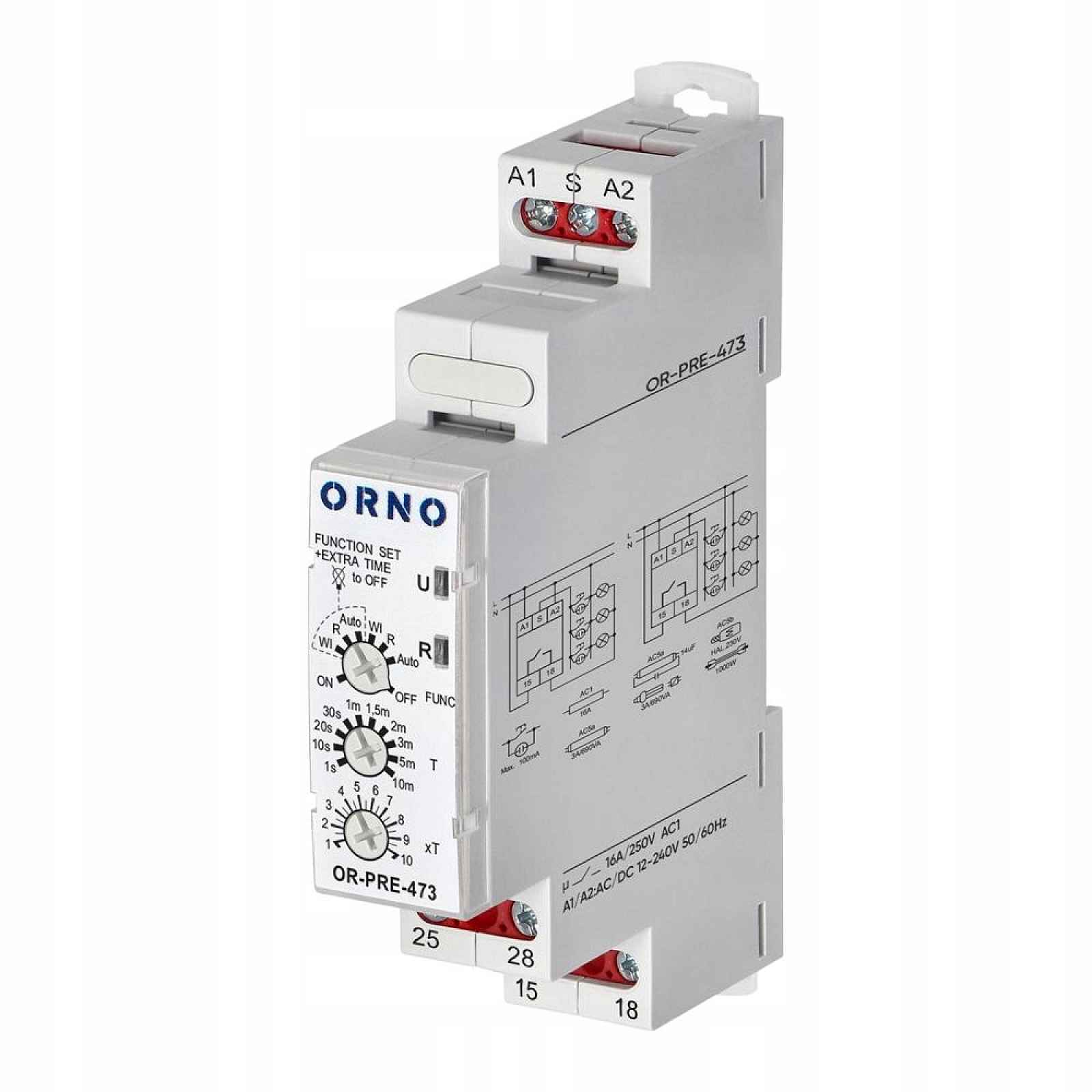

Schodišťový automat Economic, 6 provozních režimů, 230 V AC OR-PRE-473Schodišťový automat Economic je modulární zařízení určené pro ovládání elektrických obvodů v osvětlovacích instalacích. Zařízení nachází použití v domácích i průmyslových prostorech, kde může ovládat osvětlení, ventilaci, vytápění nebo signalizaci. Relé je napájeno napětím 230 V AC/DC při frekvenci 50/60 Hz. Má jeden spínací kontakt s jmenovitým spínacím proudem 16 A pro 250 V AC a 24 V DC. Maximální výkon je 4000 VA. Model má až 6 režimů provozu: - zapnutí na nastavený čas spouštěné zapnutím napájecího napětí nebo uzavřením ovládacího kontaktu S (AUTO), - opožděné vypnutí ovládané kontaktem S (R), - zapnutí na nastavený čas ovládané uzávěrkami ovládacího kontaktu S s funkcí vypnutí výkonného relé R před uplynutím času T (Wi), - trvalé zapnutí kontaktu (ON) / trvalé odpojení kontaktu (OFF), - režimy AUTO, R a Wi mohou pracovat s dodatečným režimem EXTRA TIME, ve kterém se po odměření času ze základního režimu vypne kontakt R na dobu 1 s a poté se znovu zapne na dobu 10 s. Po odměření času se 10 s kontakt R odpojí. Výrobek je určen k montáži na 35 mm DIN lištu v libovolné poloze a pevné uchycení zaručují dva háčky – horní a spodní. Zařízení má svorky pro vodiče o průřezu až 2,5 mm². Kompaktní rozměry 65x18x90 mm a šířka jednoho modulu zajišťují pohodlnou montáž a úsporu místa v rozvaděči. Obecné informace: Funkce: MultifunkčnostZpůsob montáže: DIN lištaŠířka vyjádřená počtem modulů: 1Počet přepínacích kontaktů: 1Ovládací napětí 1 [V]: 230Typ ovládacího napětí 1: AC/DCFrekvence ovládacího napětí 1 [Hz]: 50/60Jmenovitý spínací proud 250 V AC [A]: 16Jmenovité zatížení 24 V DC [V]: 16Maximální výkon [VA]: 4000Odpor kontaktů: ≤ 100 mΩMaximální frekvence připojení: 600 cyklů/hPracovní rozsah napájecího napětí: 0,9 – 1,1 UnSpojovací odolnost AC: > 0,5 x 10^5Upínací kabely [mm2]: 2.5Počet a typ kontaktů: 1ZTyp kontaktů: AgSnO2Relativní vlhkost [%]: do 85Odolnost proti nárazům [g]: 15Odolnost vůči vibracím: 0,35 mm DAKategorie přepětí: IIITřída hořlavosti krytu UL94: V0Teplota skladování [°C]: -40 °C až +70 °CProvozní teplota [°C]: -20℃~+50℃Výška [mm]: 65Šířka [mm]: 17.8Hloubka [mm]: 90Normy: EN/IEC 60529Stupeň ochrany: IP20Počet programů: 6
