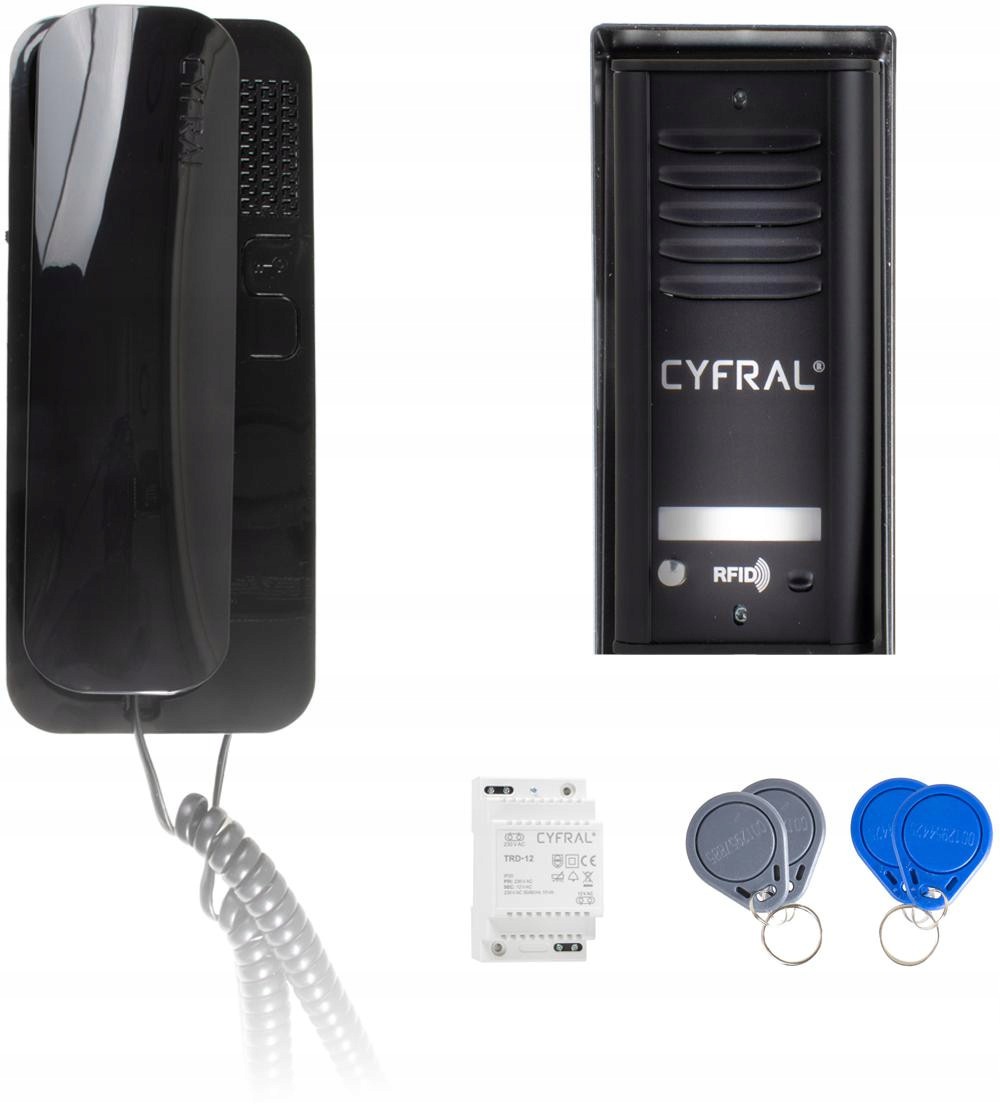

COSMO R1 je dvoužilová interkomová sada polské firmy Cyfral. Je vybaven čtečkou bezkontaktních RFID přívěsků.Domofon obsahuje:1. unifony s parametry: dvouvodičový interkomový systém tlačítko: funkce otevírání vchodových dveří tlačítko: multifunkční umožňující např. zapnutí osvětlení stupeň krytí IP20 barva unifonu bílá rozměry 198 x 84 x 34 [mm] a funkcích možnost spuštění elektrozávěsu bez zvedání sluchátka regulace hlasitosti volání s možností vypnutí montáž vodičů bez nutnosti pájení 2. stříška chránící před účinky srážek 3. vnější panel typ kabelové komunikace vizitka s podsvíceným jménem materiál pouzdra hliníková slitina způsob montáže kazety na omítku čtečka RFID bezkontaktních klíčenek možnost naprogramování až 100 přívěsků (2 první typu MASTER) napájení 230 V AC / 12 V spolupracující elektrozávěs: 12 V AC / 500 mA (max.) rozměry 150 x 69 x 38 [mm] 4. Transformátorový napájecí zdroj 12 V AC (15 VA) namontovaný na lištu TH-35 5. čtyři klíčenky 6. bezpečnostní klíč 7. navíc návod k obsluze sada neobsahuje šrouby a montážní kolíkyPopis: reproduktor připojovací svorky vnějšího panelu výstup na kabely tlačítka volání podsvícené vizitky čtečka klíčenek mikrofon tlačítko pro uvolnění závory třípolohový přepínač hlasitosti zvonění (vysoká úroveň zvonění, střední úroveň zvonění, vypnutý zvonek) dvounožkový konektor – jumper – zkratový konektor přeměňuje unifon z verze bez odposlechu na verzi s odposlechem, je obzvláště užitečný v instalacích v rodinných domech, kde odposlech vstupu a také plná aktivita unifonu po sejmutí sluchátka z držáku, bez nutnosti jeho předchozího vyvolání, může být žádoucí Multifunkční tlačítko slouží k připojení dalších zařízení (vypínače světla, ovládání brány apod. Je nezávislý na interkomovém systému a jedná se o obyčejné spínací tlačítko. Maximální zatížení: 200 mA 12 V AC/DC vstup multifunkčního tlačítka konektor pro připojení unifonní linky přicházející z ústředny, potenciometr pro regulaci hlasitosti v sluchátku unifonu. Nastavení příliš vysoké úrovně může způsobit škodlivé akustické vazby regulace citlivosti mikrofonu (nastavitelný ventil – vysoká citlivost, sejmutý ventil – snížená citlivost). Přístroj je továrně nastaven na vysokou citlivost mikrofonu – v případě příliš vysoké hladiny zvuku na vnějším panelu je nutné svorku sejmout. Činnost systému: Interkomová ústředna COSMO obsluhuje jednoho nájemníka. Stisknutím tlačítka na panelu vyvoláte unifon vybraného nájemníka. K volání dochází dvakrát po stisknutí tlačítka. Přijetí hovoru je signalizováno ústřednou a bliká podsvícení seznamu nájemníků. Po odložení sluchátka unifonu přejde ústředna do pohotovostního režimu. Otevírání závěsu může probíhat jak z unifonu, tak z RFID klíčenky. V případě otevření tlačítkem unifonu není nutné uskutečňovat hovor, tlačítko je aktivní po celou dobu po spuštění sady. Spuštěním úchytu pomocí RFID klíčenky centrála vydává čtyři krátké zvukové signály. V případě nezaregistrovaného klíče generuje ústředna jednotný tón odepření přístupuSchéma připojení Ústředna COSMO je řešením, které využívá přenos signálu typu duplex a spojení sluchátkového unifonu s přípojným panelem je provedeno dvouvodičovou linkou. Napájecí zdroj by měl být instalován tak, aby k němu neměla přístup voda a vlhkost. V případě montáže napájecího zdroje ve značné vzdálenosti od ústředny je třeba vzít v úvahu příčný průřez napájecích kabelů. Pro kabel o průměru žil 0,5 mm se doporučuje vzdálenost nejvýše 10 m.Postup programování RFID klíčenek Interkomová ústředna COSMO je vybavena čtečkou RFID bezkontaktních klíčenek. Čtečka je umístěna přímo pod podsvíceným okénkem vizitky. Pro spuštění závěsu nebo programování přívěsek na klíče RFID je nutné ji přiblížit k okénku vizitky na vzdálenost přibližně 10 mm. Do ústředny lze naprogramovat dva přívěsky MASTER, které umožňují programování a odstraňování dalších přívěsků do 98ks Celková kapacita paměti je 100 přívěsků na klíče Programování klíčenek MASTER nasaďte propojku SW3, označenou na desce centrály jako „MASTER PROG. „Centrální jednotka potvrdí vstup do programování zvukovými signály, přiloží k anténě umístěné mezi diodami podsvícení postupně dva RFID klíčenky, které chceme, aby byly naprogramovány jako MASTER, registrační záznam klíčenky je potvrzen zvukovými signály, aby se uvolnil programovací výstup, je nutné sundat propojku SW3, ústředna je připravena k provozu. - propojky SW3 používáme pouze k programování klíčenek MASTER, - vstup do režimu
