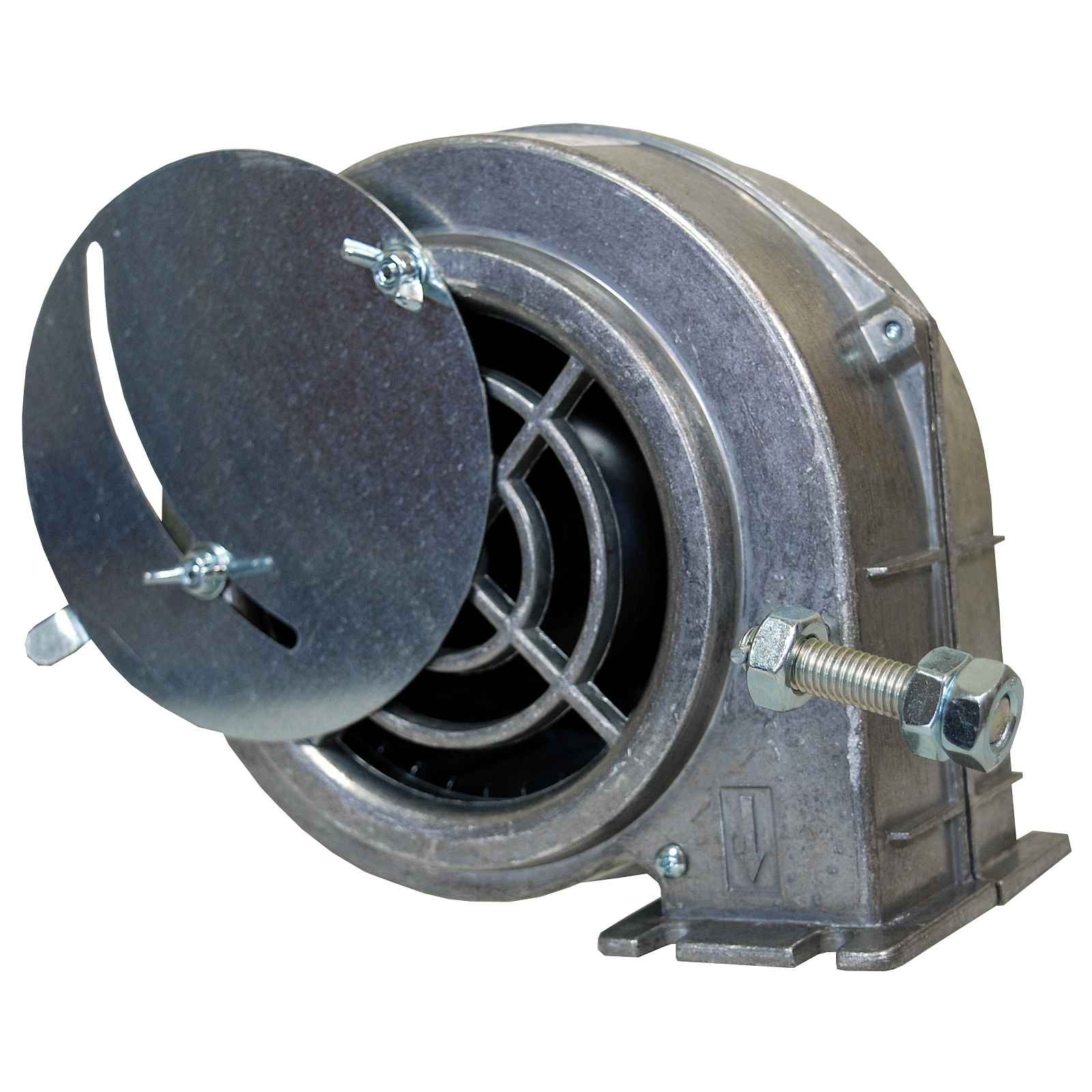

Dmychadlo pro ventilátor kotle Co s podavačem DM80

Dmychadlo s malým připojovacím rámečkem pro kamna s podavačem s klapkou a clonou na vstupu Typ nabízeného dmychadla DM 80 v hliníkovém pouzdřeSYMBOL PRODUKTU: 10102 Zvláštní vlastnosti: polský výrobek - vyrobeno společností DOMER vynikající kvalita hliníkové pouzdro vysoká výkonnost Skládací symbol: DM 80-M0-PO1-K1-H0-PW20-PP4 TECHNICKÉ PARAMETRY Maximální výkon: 320 m3/h Maximální stlačování: 300 Pa Kondenzátor: 2,5 uF / 450 V Napájení: 230 V / 50 Hz Počet rychlostí: 1 Typ provozu: nepřetržitý Třída krytí: IP44 Hlasitost: 62 dBA Okolní teplota: od -15 do 45 OC Rychlost otáčení: 2390 ot./min /min Výstupní příruba: 104 x 65 mm Výstupní Otvor : 69 x 45 mm STAVEBNÍ PRVKY Motor s kovovým rotorem: 80 W Malování krytu: M0 – hliníkové pouzdro Vstupní clona: PO1 – clona typu O Výstupní klapka: K1 – klapka Hallův senzor: H0 - bez Hallova senzoru Napájecí kabel: PW20 - kabel s konektorem délka 2 m Plechovka: PP4 – plechovka v poloze 4, na obalu Kondenzátor: 2 uF – startovací kondenzátorURČENÍ Ventilátor je určen k foukání čistého vzduchu do topenišť kotlů ústředního topení. Nachází také použití při všeobecném větrání místností a technologických zařízení. Základní použití – uhelné kotle, kotle s retortovým podavačem 15 – 50 kW. V závislosti na konstrukci kotle, velikosti podavače a způsobu provedení jednotlivými výrobci mohou tyto dmychadla najít také použití v kotlích s vyšším výkonem. KONSTRUKCE VENTILÁTORU Dmychadlo se skládá ze dvou částí hliníkového krytu. V krytu je namontován motor s vnějším rotorem vyrobeným z pozinkované oceli. Otvor je zakryt kovovou sítí a chrání tak rotor před vniknutím prvků, které by ho mohly poškodit. Otvor je zakončen přírubou s otvory sloužícími k montáži dmychadla. Všechna elektrická připojení jsou umístěna v připojovací krabici vyrobené z izolačního materiálu. Motor dmychadla je přizpůsoben pro plynulou regulaci rychlosti otáček nastavených pomocí parametrů ovladače. Byl použit motor německé firmy Ziehl-Abegg, který se vyznačuje vysokou kvalitou zpracování a trvanlivostí mechanických a elektrických prvků. Motor není levnou čínskou náhradou. Ventilátor má prohlášení o shodě CE – rok aplikace 2014. Prohlašujeme, že každé dmychadlo má prohlášení o shodě uvádějící shodu se směrnicemi: nízkonapěťovou, elektromagnetickou kompatibilitou a polskými normami. Vysoká kvalita zpracování a prvky nejvyšší kvality zaručují dlouhodobý a bezporuchový provoz. Naše výrobky mají 24měsíční záruční dobu. Ke každému dmychadlu je přiložen návod spolu se záručním listem. Výrobce si vyhrazuje právo na technické, konstrukční změny a dokumentaci dmychadla související s zdokonalováním výrobku a s tím spojenými modernizacemi.GALERIE FOTOGRAFIÍ PRODUKTUMontážní příruba dmychadla a rozteč otvorů jsou standardizované a hodí se pro většinu pecí přítomných na polském trhu. V příloze je přesný výkres s rozměry.DOMER-SYSTÉMOVÝ KÓD: 10102;
