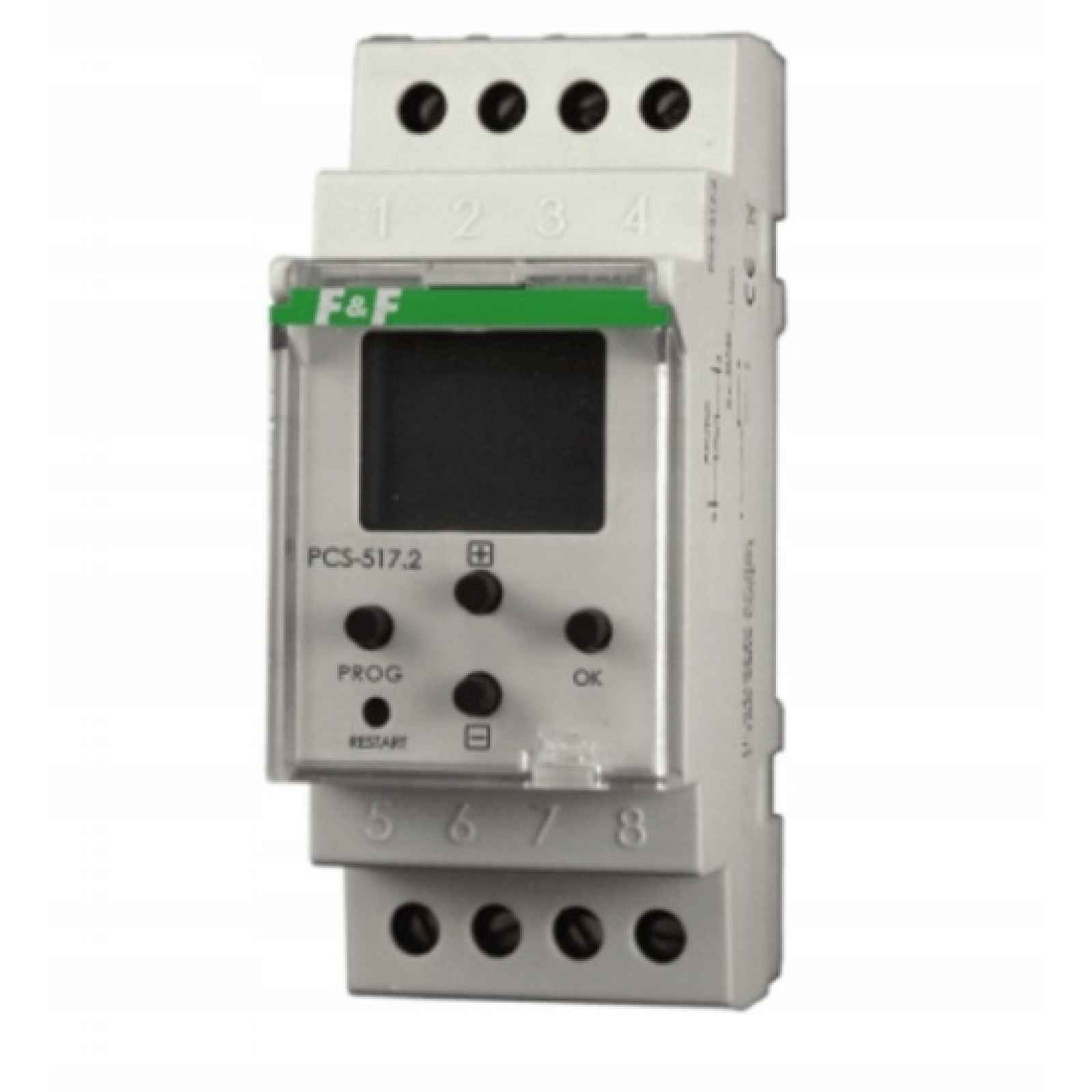

Digitální časové relé 18-funkční PCS-517

18-funkční digitální časový relé PCS-517DIGITÁLNÍ. 18-funkcyjny. S nástupem START. Určení: Časový spínač PCS-517 slouží k časovému řízení v systémech průmyslové a domácí automatizace. Díky rozsáhlým funkcím práce, jedno- i dvoudobým, obsaženým v paměti procesoru, umožňují eliminaci složitých a nákladných řídicích systémů založených na kompilaci mnoha běžných časových relé. Na rozdíl od potenciometrických relé umožňují velmi přesné nastavení doby zapnutí, např. 3godz. - 47 minut – 19 sekund Akce: Relé provádí jednu z nastavených funkcí provozu podle zadaných časů. Funkce 1÷5 jsou aktivovány napájecím napětím. Po dokončení provádění funkcí se na displeji objeví nápis END (konec). Další realizace funkce začne po vypnutí a opětovném připojení napájecího napětí nebo „restartování“ procesoru. Funkce 6÷17 jsou aktivovány ovládacím signálem START. Po zapnutí napájecího napětí je relé v režimu připraveno k provedení provozní funkce. Na displeji se zobrazí nápis ON. Po zadání signálu START začne relé provádět funkci. Po dokončení se vrátí do pohotovostního stavu (čeká na další signál START). Funkce 18 – je aktivována ovládacím signálem START. Po zapnutí napájecího napětí je relé v režimu připraveno k provedení provozní funkce. Na displeji se zobrazí nápis ON. Po zadání signálu START začne relé provádět funkci. Po dokončení se na displeji objeví nápis END (konec). Relé nereaguje na další signály START. Další realizace funkce začne po vypnutí a opětovném připojení napájecího napětí nebo „restartování“ procesoru. * Vypnutí napájení během realizace funkce provozu způsobí zastavení provozu relé. Kontakt zůstane ve stavu odpojení (položka 1-6). Opětovné zapnutí napájení způsobí spuštění funkce od začátku. * Stisknutím tlačítka RESTART během provádění funkce práce se funkce spustí od začátku. Technické údaje: napájení 24÷264V AC/DC proud zatížení separovaný kontakt 1P proud ovládacího impulsu rozsah nastavení časů 0,25sek÷99h59min59sek75/100 zpoždění provozu pro spouštěcí funkce napájení 500 měsíců příkon 1,5 W pracovní teplota -20÷50°C přípojka šroubové svorky 2,5 mm² rozměry 2 modulů (35 mm) montáž na lištu TH-35
