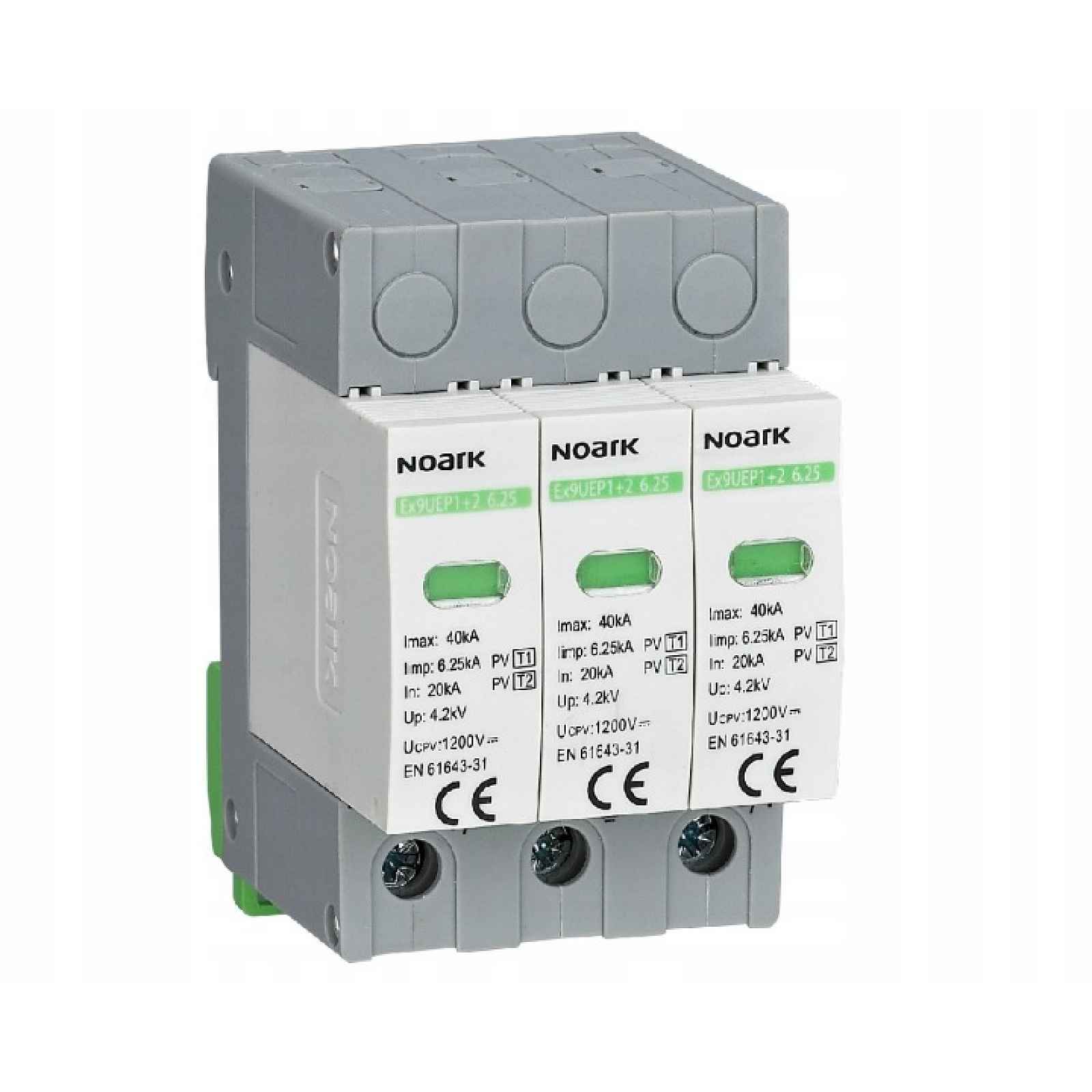

DC přepěťová ochrana Noark Ex9UEP T1+T2 B+c 3P Spd 1000V 111759
NOARK Ex9UEP1+2 6.25 3P 1000 EU je třípólový omezovač přepětí typu 1+2 (T1+T2, třída B+C), určený k ochraně fotovoltaických instalací na straně stejnosměrného proudu DC. Celý popis ↓
Popis DC přepěťová ochrana Noark Ex9UEP T1+T2 B+c 3P Spd 1000V 111759
- Přepěťová ochrana DC NOARK Ex9UEP T1+T2 B+C 3P SPD 1000V 111759
- SKU: 3994OMEZOVAČ PŘEPĚTÍ NOARK Ex9UEP1+2 T1+T2 B+C 1000V DC 3P 6,25kA PV 111759
- Omezovač přepětí NOARK Ex9UEP1+2 – ochrana fotovoltaického systému DC
Zařízení pomáhá chránit prvky FV instalace před účinky atmosférických přepětí a přechodných nárůstů napětí, které mohou vést k poškození střídačů a ostatních elektrických součástí.
Ochranný kryt je určen pro fotovoltaické systémy s maximálním provozním napětím 1000 V DC a kombinuje funkce přepěťové ochrany typu T1 a T2.
Zobrazit celý popis
Díky modulární konstrukci, vyměnitelným varistorovým vložkám a optické signalizaci stavu zajišťuje zařízení pohodlné ovládání a kontrolu ochranných prvků.
Hlavní výhody omezovače NOARK
Ochrana T1+T2 (B+C) – dva typy přepěťové ochrany v jednom zařízení.Maximální provozní napětí 1000 V DC – určeno pro fotovoltaické instalace stejnosměrného proudu.Rázový proud Iimp 6,25 kA (10/350 µs) – parametr odolnosti vůči impulsům bleskového proudu.Konstrukce 3P – tři ochranné moduly pro použití v příslušných PV obvodech.Vyměnitelné varistorové vložky – možnost výměny opotřebovaných ochranných prvků.Optický indikátor stavu – rychlá kontrola funkčnosti vložek.Šířka 52,5 mm – kompaktní konstrukce zabírající 3 moduly.Montáž na DIN lištu TH35 – snadná instalace do fotovoltaických rozvaděčů.Široký rozsah provozních teplot – od -40 °C do +80 °C.Produkt značky NOARK Electric – výrobce bezpečnostních a rozvodových zařízení.
Ochrana fotovoltaického systému před přepětím
Fotovoltaické instalace jsou vystaveny přepětí vznikajícímu mimo jiné v důsledku vlivu atmosférických výbojů a elektrického rušení.
Přepětí se mohou objevit v DC vodičích spojujících fotovoltaické panely s měničem a způsobit poškození citlivých prvků instalace.
Omezovač NOARK Ex9UEP1+2 111759 má za úkol omezit rázové napětí a odvádět přepěťové proudy do správně vyrobeného ochranného systému.
Pomáhá tak snížit riziko poškození zařízení a omezit účinky přepětí v FV instalaci.
Dvojitá třída ochrany T1+T2 (B+C)
Omezovač kombinuje funkce ochrany dvou typů
Typ 1 (T1 / třída B)
Určeno pro odvádění části bleskového proudu. Zařízení této třídy jsou podrobena zkouškám impulsem o průběhu 10/350 µs.
Typ 2 (T2 / třída C)
Určeno k omezení přechodových přepětí indukovaných v elektrické instalaci, testovaných impulsem o průběhu 8/20 µs.
Spojení T1+T2 umožňuje realizaci přepěťové ochrany v jednom fotoaparátu podle vhodně zvoleného systému zabezpečení fotovoltaického systému.
Kde lze použít chránič?
NOARK Ex9UEP1+2 111759 je určen k ochraně vhodně navržených DC fotovoltaických instalací.
Příklady použití
Fotovoltaické instalace na střechách obytných budovPV instalace v servisních zařízeníchFotovoltaické instalace v průmyslových objektechFotovoltaické rozvaděče na straně DCBezpečnostní boxy a rozvaděče pro PVC řetězySystémy ochrany DC vstupů fotovoltaických měničůPV systémy s napětím nepřesahujícím 1000 V DC
Výběr zařízení by měl zohledňovat konfiguraci instalace, její maximální napětí, uzemňovací systém a požadavky na ochranu proti přepětí.
Optický indikátor stavu vložek
Omezovač je vybaven optickým indikátorem umožňujícím kontrolu stavu ochranných prvků.
Indikátor umožňuje rozpoznat, kdy je třeba vyměnit varistorovou vložku.
Toto řešení usnadňuje pravidelnou kontrolu rozvaděče a údržbu fotovoltaického systému.
Model 111759 má optickou signalizaci, ale není vybaven kontaktem pro dálkovou signalizaci stavu.
Vyměnitelné varistorové vložky
Konstrukce omezovače je založena na vyměnitelných ochranných modulech.
V případě opotřebení vložky lze vyměnit příslušný modul bez nutnosti demontáže celého fotoaparátu z DIN lišty.
Jedná se o praktické řešení, které usnadňuje servis zařízení a umožňuje snížit náklady na výměnu ochranných prvků.
Servisní práce by měly být prováděny v souladu s pokyny výrobce a bezpečnostními pravidly platnými pro instalace DC.
Technické údaje – elektrické parametry
Výrobce: NOARK ElectricSérie: Ex9UEP1+2Model: Ex9UEP1+2 6.25 3P 1000 EUKód výrobce: 111759EAN: 8592765117595Typ zařízení: omezovač přepětí DC pro fotovoltaikuTyp ochrany: T1+T2 / třída B+C / typ 1+2Maximální trvalé provozní napětí: 1000 V DCJmenovité napětí DC: 1000 VPříklepový proud Iimp (10/350 µs): 6,25 kAPočet pólů: 3PPočet modulů: 3Ochranná technologie:
