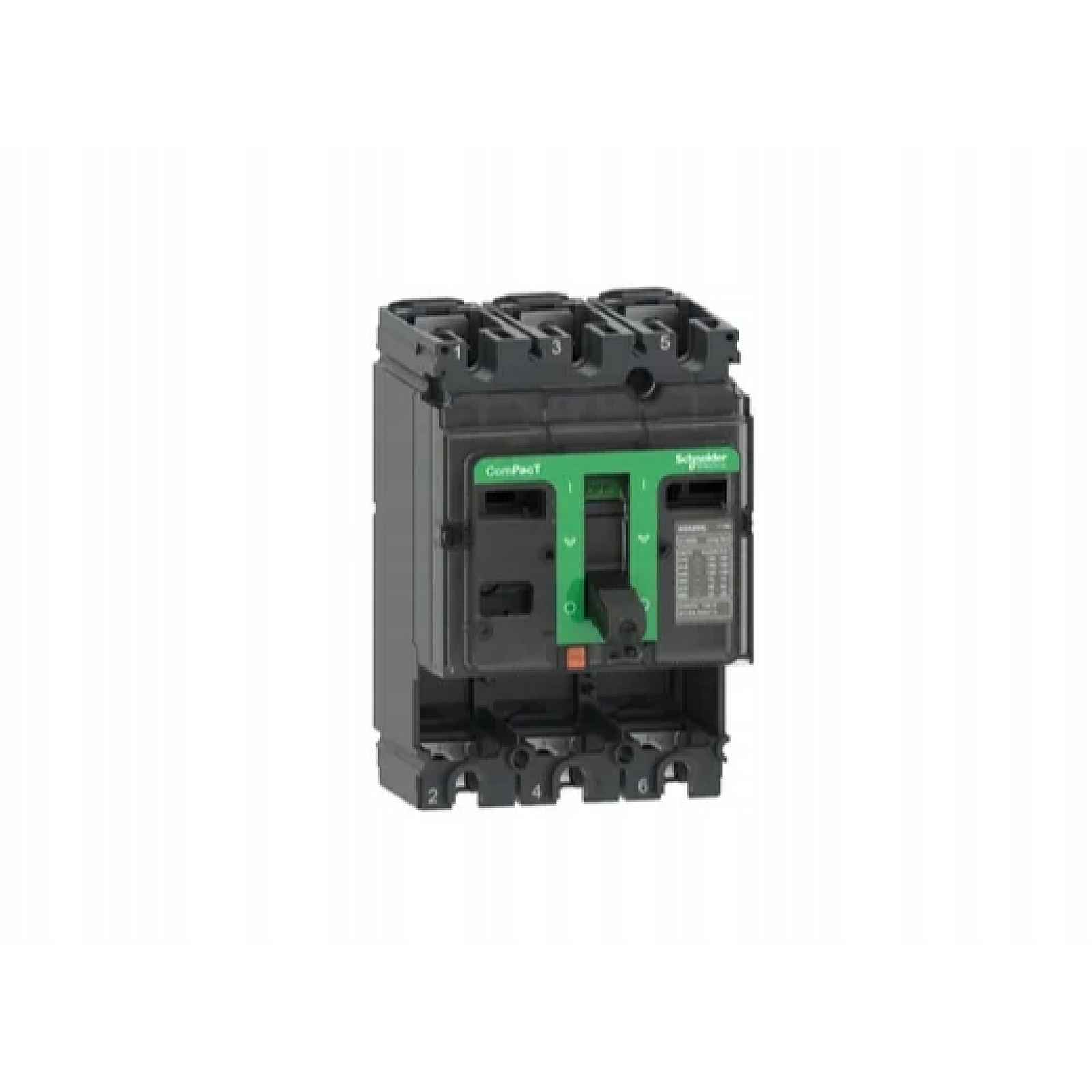

ComPacT Nsx, základna vypínače NSX160B 3P, 25 kA

60947-2Výkonnostní úroveň: B 25 kA 415 V střídavý proud (AC)Typ ovládání: PákaZpůsob montáže: StacionárníDoplňkové parametry:Jmenovité izolační napětí [Ui]: 800 V střídavý proud (AC) 50/60 Hz podle IEC 60947-2Jmenovité rázové napětí [Uimp]: 8 kV podle IEC 60947-2[Ics] jmenovitá provozní zkratová vypínací schopnost: 20 kA při 440 V AC 50/60 Hz podle IEC 60947-2, 25 kA při 380/415 V AC 50/60 Hz podle IEC 60947-2, 40 kA při 220/240 V AC 50/60 Hz podle IEC 60947-2, 15 kA při 500 V AC 50/60 Hz podle IEC 60947-2Mechanická pevnost: 40000 cyklů podle IEC 60947-2Elektrická životnost: 40 000 cyklů 440 V AC 50/60 Hz In/2 podle IEC 60947-2, 15 000 cyklů 690 V AC 50/60 Hz In/2 podle IEC 60947-2, 20 000 cyklů 440 V AC 50/60 Hz In podle IEC 60947-2, 7 500 cyklů 690 V AC 50/60 Hz In podle IEC 60947-2Montážní základna: DeskaHorní přípojky: PředníSpodní přípojky: PředníRozteč připojení: 35 mmTyp zabezpečení: Bez zabezpečeníPracovní prostředí:Normy EN/IEC: 60947-2, UL 508Certifikáty produktu: UL, CSAStupeň znečištění: 3 podle IEC 60664-1Stupeň krytí IP: IP40 podle IEC 60529Stupeň ochrany IK: IK07 podle IEC 62262Okolní teplota pro provoz zařízení: -25...70 °COkolní teplota pro skladování: -50...85 °CRozměry:Výška: 161 mmŠířka: 105 mmHloubka: 86 mmC16B3 je 3-pólová základna vypínače řady ComPacT NSX od společnosti Schneider Electric s jmenovitým proudem 160 A.Řada vypínačů ComPacT NSX 100 až 630 poskytuje vysoké parametry a díky široké škále vyměnitelných bezpečnostních prvků je vhodná pro většinu aplikací v oblasti zabezpečení elektrických instalací a zařízení.Jmenovitý proud: 160APočet pólů: 3PVypínací kapacita 380/415 V: 25 kAPopis řady ComPacT NSXNová generace vypínačů a výkonových spínačů ComPacT NSX představuje osvědčená řešení v novém provedení. Vypínače NSX jsou kompaktní konstrukce, díky čemuž se zkracuje doba montáže zařízení. Výkonové spínače ComPacT NSX nabízejí velký výběr tepelných i elektronických bezpečnostních prvků. Navíc je lze vybavit integrovanými proudovými ochranami. Typickými využitími jsou zabezpečení v těžkém průmyslu, veřejných zařízeních nebo kancelářských budovách.Nová generace známých bezpečnostních prvkůComPacT NSX je kompaktní konstrukce s integrovanými proudovými ochranami. Díky novým řešením ušetříte čas a poznáte nové komunikační možnosti.Výhody řešení ComPacT NSXÚčinnostPrůhledná krytka usnadňuje identifikaci dalšího příslušenstvíNaskenujte QR kód pro snadný přístup k technické dokumentaciIntegrovaná proudová diferenciální ochrana a široká škála pomocného příslušenstvíSpolehlivostInovativní řešení zvyšující spolehlivost Průlomová technologie typu roto-active™ pomáhá prodloužit životnost zařízení. Na ComPacT NSX se můžete spolehnout i v těch nejnáročnějších podmínkách.SděleníNové bezdrátové pomocné kontakty signalizující osvobození. Toto řešení zkracuje dobu montáže.Nejdůležitější informaceMaximální spolehlivost napájeníPři vytváření nové generace vypínačů jsme si stanovili hlavní cíl zlepšení spolehlivosti napájení prostřednictvím:zajištění selektivity a kaskádovitosti s dalšími bezpečnostními prvky Schneider Electricmonitorování stavu zabezpečení a hlavních parametrů sítěodesílání alarmů a signalizace provozu pomocí nových pomocných kontaktůOchrana začíná prevencíComPacT NSX byl navržen s ohledem na ochranu před požárem prostřednictvím:použití integrované proudové ochranyumožnění preventivních prohlídekpoužití svorek EverlinkDůležité informace o ComPacT NSXRodina vypínačů
