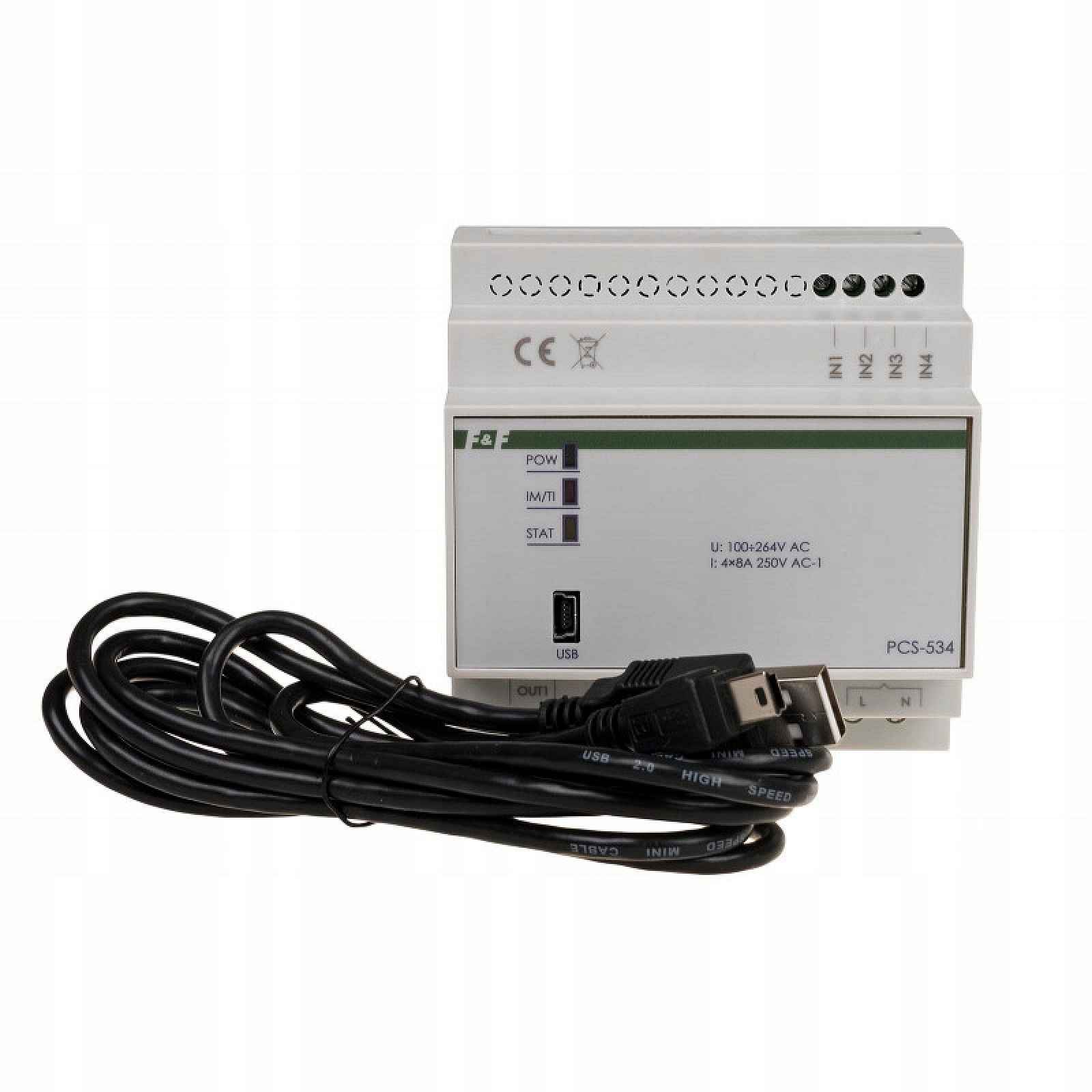

Časový ovladač PCS-534

Časový ovladač PCS-534Sekvenční, impulsně-časový, 4-kanálový ovladač. Programátor PCS-534 je určen pro systémy automatizace, u kterých je potřeba současně ovládat skupinu přijímačů v nastavené kombinaci ON/OFF vynucené dalšími impulsy podávanými ručně nebo automaticky na ovládací vstup nebo podle časových intervalů mezi jednotlivými přepnutími.Sekvenční relé má 4 samostatné výstupy OUT1-4 a 4 nezávislé signálové vstupy IN1-4. Uzavřený/otevřený systém kontaktů se nastavuje sekvenčně podle zadaného programu. Přepnutí kontaktů do dalšího stavu nastává po dalším impulsu na ovládacím vstupu nebo automaticky podle časového harmonogramu. Sekvence kontaktů, časový harmonogram a možnosti práce se nastavují pomocí konfiguračního programu pro počítač PC. Připojení k ovladači pomocí USB kabelu. Provozní režimy: Impulsní – naprogramované sekvence kontaktů se provádějí po dalších impulsech ovládacího vstupu IN1. První impuls přepíná z sekvence 0 na sekvenci 1 a dále na další po dalších impulsech. Po provedení poslední sekvence relé realizuje program od sekvence 0 nebo 1 pro možnost automatického spuštění; Časové přepínání kontaktů je prováděno automaticky podle časového harmonogramu. Impuls na vstupu IN1 přepíná ze sekvence 0 na sekvenci 1 a pokračuje v automatickém přepínání po stanovené době. Po provedení poslední sekvence se relé vrátí do sekvence 0 a čeká na ovládací impuls na vstupu IN1 nebo dále realizuje program od sekvence 1 (volba autostart). Sekvence 0 – stav výstupních kontaktů (0000) po zapnutí napájení (stálá volba, nezměněná uživatelem). Další možnosti: Autostart – možnost automatického startu. V impulsním režimu se jedná o automatický přechod do sekvence 1 po zapnutí napájení. V časovém režimu se jedná o automatické zahájení práce podle časového harmonogramu. Technické údaje: Napájecí napětí 230 V ACVýkonný prvek 4 x reléMaximální zatěžovací proud 4 x 16 AKonfigurace kontaktů 4×NOSeparace kontaktu ANOVstupné množství 4Vstupy – tolerance napětí 160÷260 V ACProud ovládacího impulsu 2 mAPřesnost nastavení času programu 1 sČasové nastavení t1, t2, t3, t4 1sek÷99h59min59sekPočet opakování cyklu 1÷999999 nebo nekonečně ve smyčceŠroubové svorky 4,0 mm²Utahovací moment 0,5 NmPříkon 1,5 WPracovní teplota -20÷50°CRozměry 5 modulů (87,5 mm)Montáž na 35 mm lištuStupeň krytí IP20
