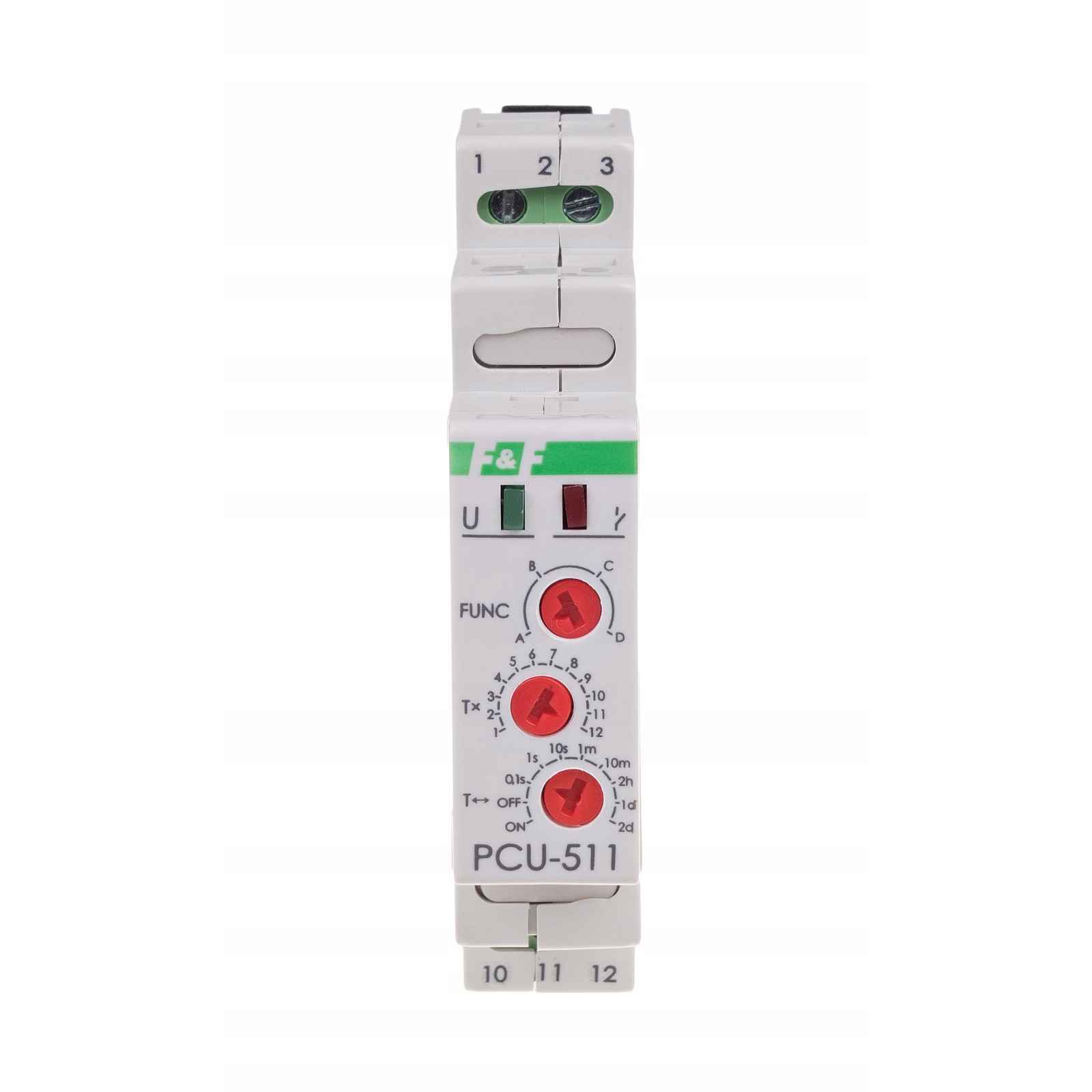

Časové relé 1P 8A PCU-511 Uni F&f FiF Ff

Časový relé 1P 8A PCU-511 UNI F&F FiF FF Slouží k časovému řízení v systémech průmyslové a domácí automatizace, např.: větrání, vytápění, osvětlení, signalizace apod. Má funkce jako: zpožděné vypnutí, zpožděné zapnutí, cyklický provoz. Napájecí napětí: 12-264 V AC/DC Kontakt: 1P Montáž: na 35 mm lištu Charakteristika časového relé 1P 8A PCU-511 UNI F&F FiF FF: Jedná se o zařízení, které slouží k časovému řízení v systémech průmyslové a domácí automatizace, např.: větrání, vytápění, osvětlení, signalizace apod. Má nastavení režimu provozu – pomocí knoflíku pro výběr funkce FUNC lze nastavit jednu z funkcí, např. funkce A – zpožděné vypnutí Má nastavení doby provozu – knoflíkem pro výběr časového rozsahu T, lze nastavit jeden z rozsahů, poté knoflíkem pro nastavení času T nastavit hodnotu na stupnici od 1-12 Funkce – zpožděné vypnutí: do zapnutí relé zůstává kontakt v poloze 11-10. Po zadání napájecího napětí se kontakt přepne do polohy 11-12 a dojde k odměření nastavené doby provozu. Po odměření času se kontakt vrátí do polohy 11-10. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. Funkce – opožděné zapnutí: před a po zadání napájecího napětí zůstává kontakt v poloze 11-10 a dochází k odměřování nastavené doby provozu. Po odměření času t dojde k přepnutí kontaktu do polohy 11-12. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. Napájení relé je signalizováno zeleným LED osvětlením U Technické parametry časového relé 1P 8A PCU-511 UNI F&F FiF FF: Napájecí napětí: 12÷264 V AC/DC Režim provozu: opožděné vypnutí, opožděné zapnutí, cyklický provoz Výkonný prvek: relé Maximální zatěžovací proud: 8 A Konfigurace kontaktů: 1 × NO/NC Oddělení kontaktu: ANO Zpoždění provozu: 50 ms Signalizace stavu kontaktu: červená LED Doba provozu – nastavitelná: 0,1 s ÷ 576 hodin Signalizace napájení: LED zelená Připojení: šroubové svorky 2,5 mm² Utahovací moment: 0,4 Nm Spotřeba energie: 0,8 W Pracovní teplota: -25 ÷ 50 °C Rozměry: 1 modul (18 mm) Montáž: na 35 mm lištu Stupeň ochrany: IP20 Jedná se o časový relé 1P 8A PCU-511 UNI F&F FiF FF
