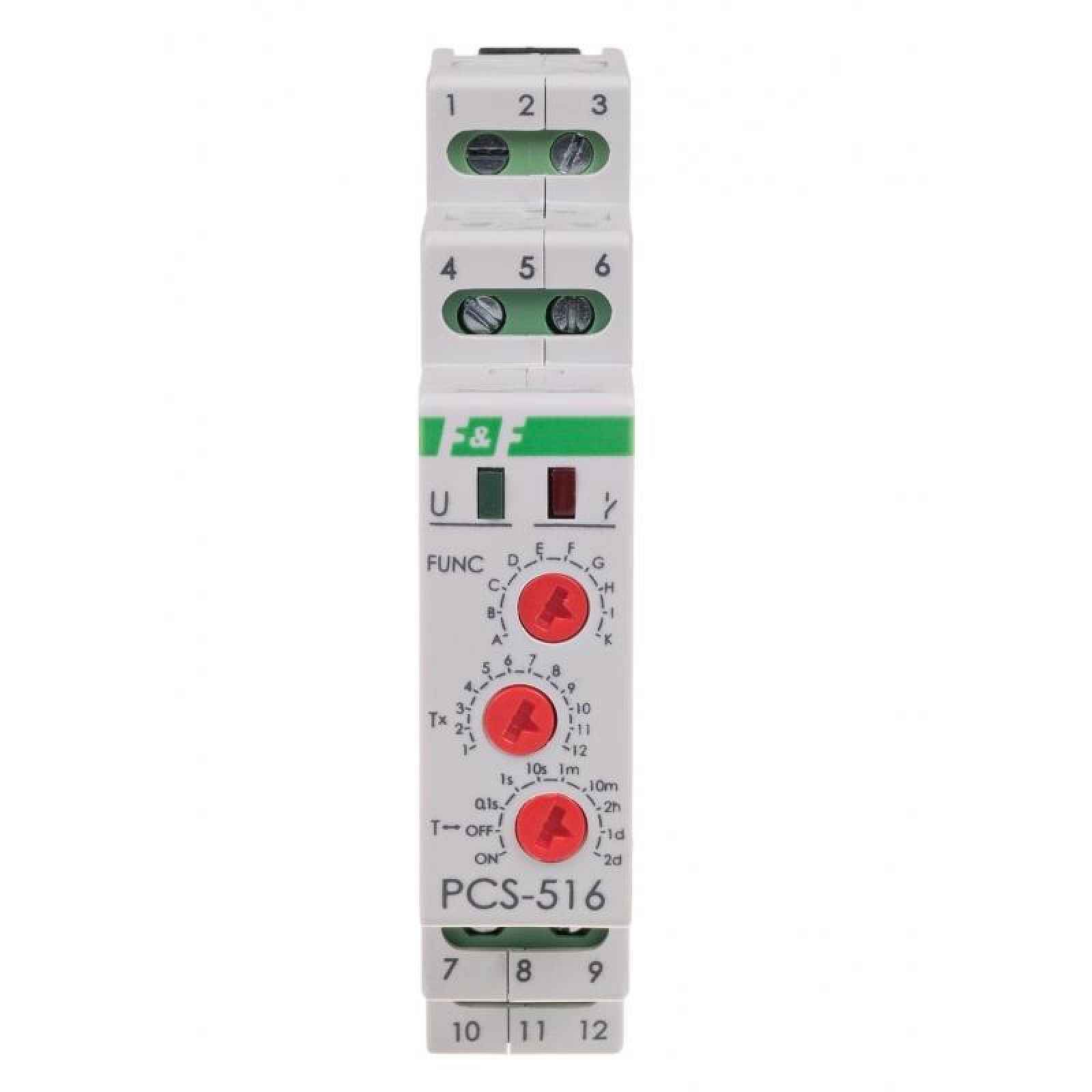

Časové relé 10-funkční Din lišta 8A 12-264V IP20 F&f PCS-516 Uni
Funkce: 10-funkčnís vstupy START a RESETNapájecí napětí: 12÷264 V AC/DCMontáž: na 35 mm lištuČasové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.).Účinkuje Časový relé PCS-516 UNI provádí zvolenou funkci provozu… Celý popis ↓
Popis Časové relé 10-funkční Din lišta 8A 12-264V IP20 F&f PCS-516 Uni
podle nastaveného časového režimu. Výběr určitého časového rozsahu a funkce provozu relé spočívá v nastavení vhodné kombinace otočných kódových spínačů. Funkce práce OPOŽDĚNÉ ZAPNUTÍ Po zadání napájecího napětí (zelená LED svítí U) zůstává výstup otevřený a dochází k odměřování nastavené doby provozu „t“. Po odměření času „t“ dojde k zapnutí výstupu (červená LED svítí). Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.
Zobrazit celý popis
OPOŽDĚNÉ VYPNUTÍ Do zapnutí relé zůstává výstup otevřený. Po zadání napájecího napětí (zelená LED) se výstup uzavře a dochází k odměřování nastavené doby provozu „t“ (svítí červená LED). Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY Režim opožděného zapnutí je realizován cyklicky ve stejných intervalech nastavené pracovní doby a přestávky. ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY Režim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky. Generování impulsu 0,5 s po zadaném čase „t“. Generování jediného impulsu s časem „t“ svahem narůstajícího signálu START. Během odměřování času systém nereaguje na impulsy START. Generování jediného impulsu s časem „t“ klesajícím svahem signálu START. Během odměřování času systém nereaguje na impulsy START. Zpoždění při vypnutí s možností udržení. Svahy narůstajícího signálu START způsobují zapnutí relé, zatímco klesající svahy způsobují zahájení odměřování času. Podání signálu START během odměřování času prodlužuje cyklus o další čas „t“ klesajícím svahem. Generování jediného impulsu 0,5 s po čase „t“ spuštěným svahem klesajícího signálu START. Vypnutí relé na určitou dobu „t“ narůstajícím svahem signálu START. Během odměřování času systém nereaguje na signál START. Pozor! * Uvedení napětí RESET během provádění funkce způsobuje: - pro funkce A, B, C, D a F je realizace režimu provozu od začátku. - pro funkce F, G, H a návrat relé do výchozího stavu a čekání na signál START. - pro funkci K trvalé zapnutí kontaktu relé v poloze 11-12. * Nastavení otočného přepínače časového rozsahu do polohy: * Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu. * Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení. * Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času. Časové rozsahy 0,1 s: 0,1÷1,2 s 1s: 1÷12s 10 s: 10÷120 s 1 m: 1÷12 min. 10 m: 10÷120 min. 2 hodiny: 2÷24 hodin 1d: 1÷12 dní (24÷288 hodin ) 2d: 2÷24 dní (48÷576 hodin )
