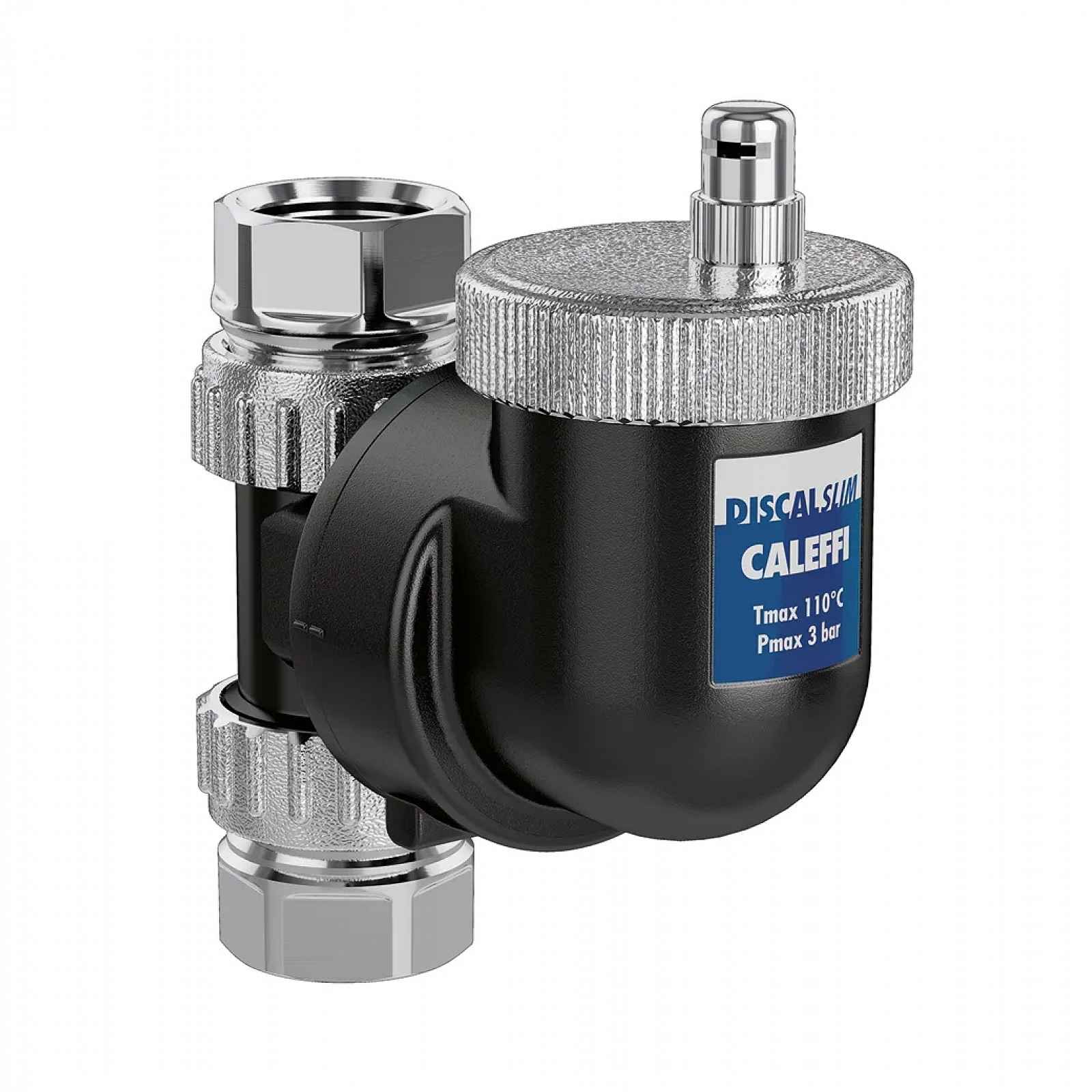

Caleffi Oddělovač vzduchu Discalslim 1" úhlový, tělo – technopolymer

Oddělovač vzduchu - DISCALSLIM 1'' úhlový s otočnou hlavou (nastavitelným připojením)Otočná přípojka 1" GWProdukt společnosti CALEFFIKatalogové číslo: 551806Separátory vzduchu se používají k nepřetržitému odstraňování vzduchu z topných a chladicích systémů. Ventily této řady mají velké vypouštěcí schopnosti. Separátory automaticky odstraňují vzduch v jakékoli formě (i ve formě mikrobublinek). Vyznačují se nízkým průtokovým odporem.Úplně odvzdušněná instalace umožňuje pracovat zařízením v ní instalovaným s optimální účinností. V takovém systému se nevyskytují žádné negativní jevy jako hluk, koroze (kyslíková), lokální přehřátí.Oddělovač vystavený na této aukci je vhodný pro instalaci do takzvaného „otevřeného systému“. Výrobce nás ujišťuje, že výkonnost je stejná jako u uzavřeného systému.Tato řada separátorů je určena především pro použití v instalacích vybavených závěsnými kotli pro montáž pod zařízením pro instalace vyrobené z oceli.Vystavovaný model (551806) je závitová verze určená pro montáž na vodorovné i svislé trubky – je totiž vybaven nastavitelným připojením (otočnou hlavou).PRINCIP FUNGOVÁNÍ:Díky speciální vnitřní konstrukci se DISCALSLIM vyznačuje velmi nízkou tlakovou ztrátou. Speciálně tvarované kanálky vedou část proudu vody do komory pro sběr vzduchu. V komoře proud vody zpomaluje a naráží na svislé prvky, což způsobuje turbulence.Díky těmto turbulencím jsou mikrobublinky odděleny od média a hromadí se ve spodní části komory, po zvětšení objemu jsou odstraněny do horní části komory, což způsobuje pád plováku a otevření odtokového potrubí.KONSTRUKČNÍ DETAILY:Regulovatelné připojení: Přípojku separátoru lze otáčet, což umožňuje použití na horizontálních nebo vertikálních potrubích.Hygroskopická kapuce: Princip fungování je založen na použití disků vyrobených z celulózových vláken, které slouží jako ochrana před únikem vody. Tyto prvky pod vlivem vody zvětšují svůj objem o 50 %, což způsobuje uzavření odtokové zásuvky.Technopolymer: Oddělovač vzduchu je vyroben z technopolymeru určeného pro použití v topných a chladicích zařízeních. Hlavní vlastnosti tohoto materiálu:vysoká odolnost vůči zatížení při zachování tvaruvysoká odolnost proti praskánínízká absorpce vlhkostivysoká odolnost proti otěru způsobenému protékajícím médiemodolnost vůči deformacím způsobeným změnou teplotypřizpůsoben pro práci s roztoky glykolu a přísadami používanými v topných instalacíchTyto základní vlastnosti v kombinaci se speciálním tvarováním prvků nejvíce vystavených zatížení umožňují úspěšně používat zařízení vyrobená z technopolymeru místo zařízení z mosazi.INSTALACE:Oddělovač vzduchu je nutné namontovat na napájecí kabel instalace. Plovák musí být namontován ve svislé poloze. Směr průtoku nemá vliv na správnou funkci zařízení.Kompaktní řešení – díky kompaktní konstrukci lze separátor namontovat na místech s omezeným prostorem, např. pod závěsnými kotli.MATERIÁLY :Korpus: PPAG40 (technopolymer)Plavec: PPTřmen uzavíracího prvku: mosaz EN 12164 CW614NPlováková páka: nerezová ocel EN 10270-3 (AISI 302)Pružina: nerezová ocel EN 10270-3 (AISI 302)Těsnění: EPDMHmotnost: 0,766 kgPROVOZNÍ ÚDAJE:Médium: voda, netoxické roztoky glykoluMax. koncentrace glykolu: 30 %Max. pracovní tlak: 3 barMax. tlak při spouštění: 3 barRozsah provozní teploty: 0÷110 °CÚČINNOST ODSTRAŇOVÁNÍ VZDUCHU:Ventily řady DISCALSLIM jsou schopny nepřetržitě odvádět vzduch z instalační vody s vysokou účinností separace.Množství vzduchu, které lze odstranit, závisí na proměnlivých parametrech: zvyšuje se s poklesem rychlosti vody a tlaku.Malé množství, které zůstane v oběhu, je postupně odstraňováno během normálního provozu instalace. V případě nižší rychlosti průtoku nebo vyšší teploty média bude množství separovaného vzduchu vyšší.
