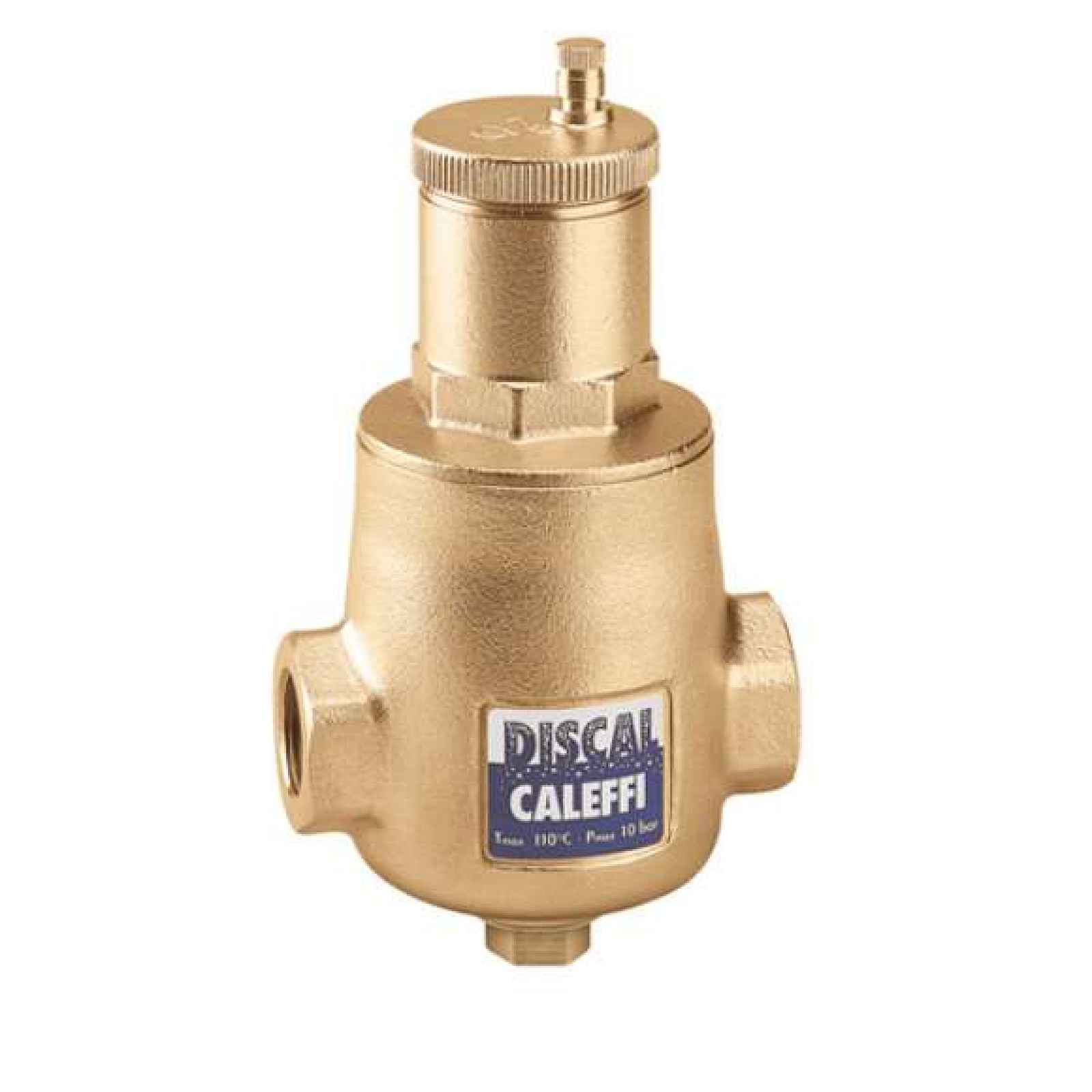

Caleffi mosazný oddělovač vzduchu 5/4" s odvodněním
Oddělovač vzduchu 11/4" GW mosazný korpus s odvodněním Caleffi DISCALPopis:Oddělovač vzduchuTělo je z mosazi.Přípojky s vnitřním závitem.S odvodněním.Max. pracovní tlak: 10 barůMax. tlak spouště: 10 bar.Rozsah provozní teploty: 0÷110 °C.FunkceOdlučovače vzduchu se používají k nepřetržitému odstraňování vzduchu z topných a chladicích systémů. Ventily z této řady mají velké vypouštěcí schopnosti. Separátory automaticky odstraňují vzduch v jakékoli formě (i ve formě mikrobublinek). Vyznačují se nízkým průtokovým odporem.Úplně odvzdušněná instalace umožňuje pracovat s zařízeními instalovanými v ní s optimální účinností. V takovém systému se nevyskytují žádné negativní jevy jako hluk, koroze (kyslíková), lokální přehřátí.Princip fungováníPrincip fungování odlučovačů vzduchu je založen na využití několika fyzikálních jevů. Aktivní část ventilu se skládá ze sady kovových sítí (1). Tyto prvky vyvolávají vířivý pohyb, což usnadňuje uvolňování mikrobublinek a způsobuje jejich přilnutí k povrchu sítě.Vzduchové bubliny se vzájemně spojují a zvětšují svůj objem, dokud není síla hydrostatického vztlaku větší než síla adheze. Bublinky stoupají nahoru k zařízení, kde jsou shromažďovány a poté uvolňovány automatickým odvzdušňovacím ventilem (2). Ventil je konstruován tak, že směr průtoku vody nemá vliv na jeho provoz.Technická specifikaceKorpus: mosaz EN 12165 CW617NVnitřní prvek: PA66G30; nerezová ocel, kompaktní provedeníPlavec: PPVodicí lišta plováku: mosaz EN 12164 CW614NTřmen: mosaz EN 12164 CW614NPlováková páka: nerezová ocel EN 10270-3 (AISI 302)Pružina: nerezová ocel EN 10270-3 (AISI 302)Přípojka s blokovací maticí (řada 5517): mosaz EN 12420 CW617NPřipojení (řada 5517): mosaz EN 1982 CB7535Těsnění: EPDMÚdaje o provozu:Médium: voda, netoxické roztoky glykolu vyloučené z oblasti působnosti směrnice 67/548/ESMax. koncentrace glykolu: 50 %Max. pracovní tlak: 10 barMax. spouštěcí tlak: 10 barRozsah provozní teploty: 0÷110 °CPřipojení:Hlavní: 1 a 1/4 GWOdvodnění: 1/2” GW (s zátkou)
