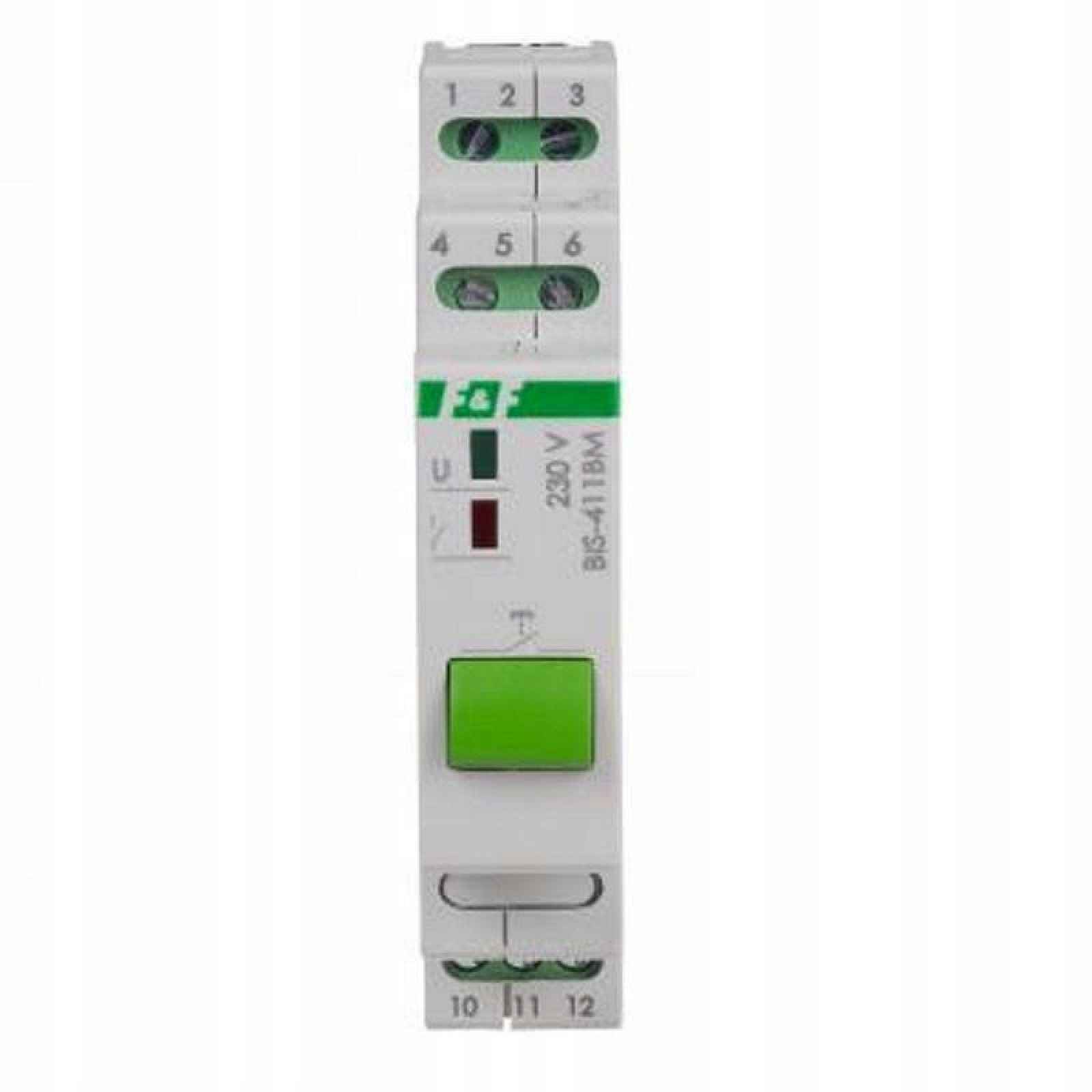

Bistabilní relé BIS-411BM 230V Ff

Bistabilní relé BIS-411BM 230V FF Kód: BIS-411BM 230 V EAN: 5902431674056 Výrobce: F&F Určení: S pamětí stavu. Spolupracuje s podsvícenými tlačítky. Elektronický bistabilní impulsní relé BIS-411BM umožňuje zapnutí nebo vypnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených, momentálních (zvonkových) ovládacích spínačů. Umožňuje přímé ovládání obvodu bez nutnosti spouštění externích tlačítek díky tlačítku umístěnému na krytu. Bistabilní relé BIS-411BM 230 V je k dispozici ve verzích: BIS-411 230 V – základní model s jedním relé 16 A BIS-411-LED 230 V – s kontaktem přizpůsobeným pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. BIS-411M 230 V – s pamětí polohy kontaktu. Po zapnutí napájení bude obnoven stav relé, jaký byl v minci vypnutí napájení. BIS-411M-LED 230 V – s kontaktem přizpůsobeným pro spolupráci s přijímači s velkým startovacím proudem a s pamětí polohy kontaktu. BIS-411 2Z 230 V – jednokanálový s dvěma nezávislými pracovními kontakty 2 x NO. BIS-411 1R1Z 230 V – jednokanálový s dvěma nezávislými pracovními kontakty: 1 x NO a 1 x NC. Akce: Bistabilní relé, princip fungování: Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Po dalším impulsu dojde k vypnutí přijímače. Relé má funkci tzv. „paměť“ kontaktní polohy, tj. Po zapnutí napájení bude obnoven stav relé, jaký byl v okamžiku vypnutí napájení. Technické údaje: Napájení: 165÷265 V AC Max zatížení: 16 A Montáž: na 35 mm lištu Napájecí napětí 165÷265 V AC Místní ovládání ANO Maximální zatěžovací proud AC-1 16 A Výkonný prvek relé Konfigurace kontaktů 1 × NO/NC Separace kontaktu ANO Odolnost vůči nárazovým proudům – spolupráce s LED NE Počet kanálů 1 Funkčnost zapnutí/vypnutí Zpoždění provozu 0,1 ÷ 0,2 s Mechanická životnost tlačítka 10⁶ cyklů Proud ovládacího impulsu je menší než 5 mA Spolupráce s podsvícenými tlačítky ANO Paměť stavu po výpadku napájení ANO Funkce zapnutí včas NE Dedikované vstupy centrálního ovládání NE Rádiové ovládání NE Šroubové svorky 2,5 mm² Utahovací moment 0,4 Nm Příkon 0,6 W Pracovní teplota -25 ÷ 50 °C Rozměry 1 modulu (18 mm) Montáž na 35 mm lištu Stupeň krytí IP20 POZOR! BIS-411BM 230V může spolupracovat s podsvícenými tlačítky (ΣI< 5mA).
