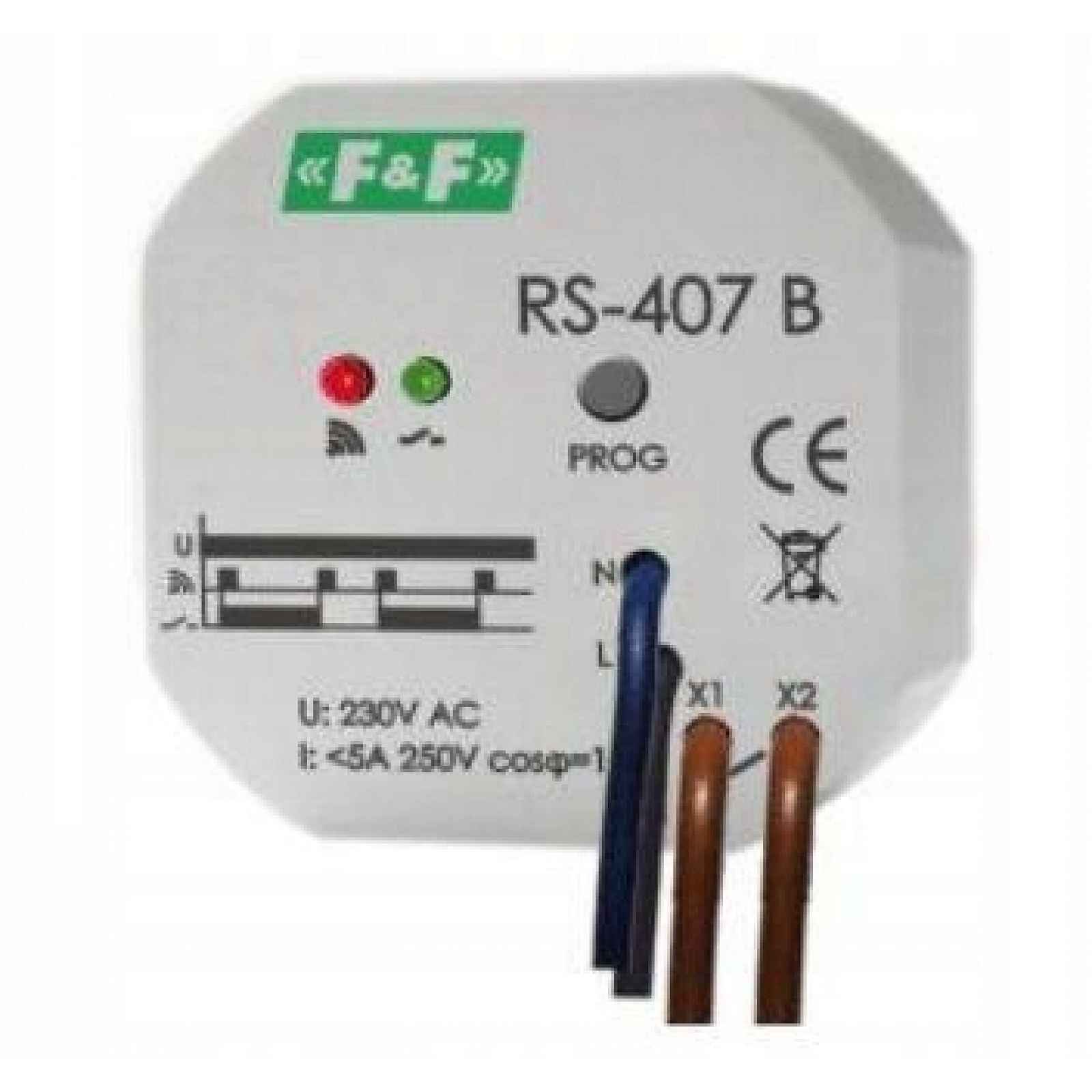

Bistabilní přijímač – RS-407 B

Bistabilní přijímač – RS-407 BUrčení Elektronické rádiové relé slouží k dálkovému ovládání vrat, rolet, osvětlení, vyzbrojování zabezpečovacích systémů apod. Systém dálkového ovládání se skládá z vysílače (dálkového ovladače) a přijímače (relé). Existuje možnost spolupráce více vysílačů s jedním přijímačem a jednoho vysílače s více přijímači. Akce Impuls způsobený stisknutím tlačítka na dálkovém ovladači způsobí přenos kódovaného signálu do přijímače. Pilot má ochranu proti přerušení přenosu po uvolnění tlačítka. Díky tomu i nejkratší aktivace funkce způsobuje přenos celého rámce dat. Přenos dat z dálkového ovladače je signalizován blikáním červené LED diody na dálkovém ovladači. V okamžiku rozpoznání signálu přijímač změní polohu kontaktu na opačnou. Přijímač RS-407B spolupracuje s specializovanými zařízeními pro výrobu F&F: vysílači RS-P (dálkový ovladač) a RS-N (podomítkový vysílač). Do paměti přijímače lze uložit až 32 vysílačů. Dosah provozu systému je až 100 m (dosah provozu závisí na mnoha faktorech, mimo jiné na: povětrnostních podmínkách (vlhkost), charakteristice terénu (odrazu), výšce umístění přijímače a vysílače a na všech typech překážek, např. stěny). POZOR! Před konečnou montáží přijímače proveďte testy. Přijímač je vybaven tlačítkem PROG, které umožňuje propojení daného dálkového ovladače/tlačítka s přijímačem a vymazání paměti přijímače. programování Stisknutí a podržení tlačítka PROG >5 sekund způsobuje vstup do stavu programování. Po vstupu do režimu učení přijímač čeká na příchozí přenosy z dálkového ovladače (stisknutím vybraného tlačítka dálkového ovládání). Následuje ověření programu. Pokud tlačítko daného dálkového ovladače nebylo předem naprogramováno, dojde k zaznamenání identifikačních údajů. Během jedné otevřené programovací relace přijímače lze přiřadit více dálkových ovladačů. Krátké stisknutí tlačítka < 1 sekunda způsobuje ukončení stavu programování. Stisknutí a podržení tlačítka PROG >8 sekund způsobuje vymazání paměti. Po operaci vymazání z neprůchozí paměti jsou odstraněna všechna data dálkových ovladačů a poté je paměť formátována pro opakované programování. Signalizace přijímače LED červená náhodně blikající: režim přijímání dat rychle blikající: vymazání paměti Dlouhé blikání: zapamatování si funkce (dálkového ovládání) krátké blikání: funkce (dálkové ovládání) je již definovaná 3 blikání: plná paměť dlouhé blikání: formátování paměti po zapnutí červená, krátké blikání, test paměti po zapnutí LED zelená: blikající každé 1 sekundu: režim učení Dlouhé blikání: aktivace výstupu Technické údaje napájení 230 V AC proud zatížení < 5A separovaný kontakt 1Z LED červená signalizace příjmu / programování LED signalizace stavu kontaktu zelená příkon 0,8 W pracovní teplota -25÷50°C přípojka 4×LY 1mm², l=10cm rozměry Ø55, h=13 mm montáž do podomítkové krabice Ø60
