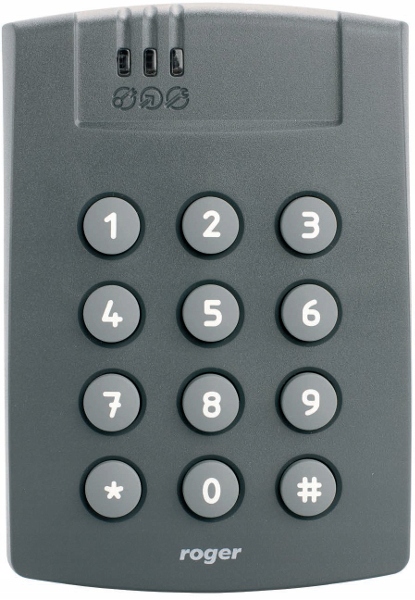

Externí bezkontaktní čtečka s klávesnicí MCT64E-IOPopis MCT64E-IO je identifikační terminál určený pro použití v systému RACS 5. Zařízení v závislosti na verzi umožňují rozpoznávání uživatelů prostřednictvím bezkontaktních karet standardu EM125kHz (UNIQUE). Terminály mají rozhraní RS485, prostřednictvím kterého jsou připojeny k komunikační sběrnici řadiče MC16. Zařízení lze instalovat mimo budovy bez nutnosti použití dalších bezpečnostních prvků. Moderní čtečka MCT64EIO je vybavena praktickou 12 tlačítkovou numerickou klávesnicí. Díky ní je možné dveře snadno a rychle otevřít zadáním příslušného PIN kódu. Napájení Terminál vyžaduje napájení ze stejnosměrného napětí v rozsahu 11-15 V. Toto napětí může být přivedeno z expandéru MCX2D/MCX4D sady MC16-PAC-KIT, kontroléru přístupu MC16 nebo ze samostatného napájecího zdroje. Průřezy napájecích kabelů by měly být zvoleny tak, aby se napájecí napětí u zařízení nelišilo více než o 1 V oproti napětí na výstupu napájecího zdroje. Výběr správných průřezů vodičů je obzvláště kritický v situaci, kdy je zařízení napájeno ze zdroje umístěného ve značné vzdálenosti. V takovém případě je třeba zvážit použití dodatečného napájecího zdroje umístěného blízko zařízení. Mínus takového dodatečného napájecího zdroje je třeba propojit s mínusem regulátoru (GND) pomocí kabelu s libovolným malým průřezem. Sběrnice RS485 Komunikaci terminálu s kontrolérem přístupu MC16 zajišťuje sběrnice RS485, ke které lze celkem připojit až 16 zařízení systému RACS 5, každé s individuální adresou v rozsahu 100-115. Tuto magistrálu lze volně tvarovat pomocí topologie hvězdy a stromu a také jejich kombinací. Použití topologie smyčky však není přípustné. Není nutné používat terminační rezistory na koncích přenosových linek komunikační sběrnice RS485. Ve většině případů funguje komunikace bez problémů pro všechny typy kabelů, nicméně je preferována nestíněná počítačová spojka. Použití kabelů na obrazovce by mělo být omezeno na instalace vystavené silnému elektromagnetickému rušení. Standard přenosu RS485 používaný v systému RACS 5 zaručuje správnou komunikaci na vzdálenost až 1200 metrů a vyznačuje se vysokou odolností proti rušení.Antisabotážní senzor Vestavěný antisabotážní senzor (Tamper) umožňuje detekci otevření krytu terminálu i jeho odtržení od země. Snímač je trvale připojen k vstupní lince terminálu. Nevyžaduje nízkoúrovňovou konfiguraci ani další instalační úkony, ale je důležité namontovat přední panel terminálu tak, aby byl senzor proti sabotáži přitlačen k základně terminálu. Snímač vyžaduje vysokoúrovňovou konfiguraci spočívající v přiřazení funkce [133] Tamper – pevný klíč na úrovni základní desky ovladače v navigačním stromě programu VISO. Čtečka Unique Moderní čtečka MCT64E-IO byla navržena pro spolupráci s transpondéry standardu EM 125 KHz kompatibilními s čipy EM 4100/4102. Karty EM125kHz se běžně používají v kancelářských objektech. V případě potřeby zajištění vyšší úrovně bezpečnosti se doporučuje použití čteček karet MIFARE např. MCT12M. Způsob fungování Terminál lze po připojení k přístupovému kontroléru MC16 využít k realizaci funkcí kontroly přístupu a záznamu pracovní doby (RCP). Terminál může také spolupracovat s regulátorem MC16 s využitím expandérů MCX2D/MCX4D jako u sad typu M16-PAC-KIT. Různé scénáře spolupráce s kontrolérem MC16 jsou uvedeny v aplikační poznámce AN002. Vestavěné vstupní / výstupní linky Terminál MCT64E-IO má zabudované tři vstupní linky, dva tranzistorové výstupy a jeden reléový výstup. Přítomnost těchto linek umožňuje komplexní realizaci obsluhy přechodu bez nutnosti použití dalších expandérů. Po namontování přídavného MCT čtecího zařízení je možná oboustranná kontrola průchodu. Čtečka MCT64E-IO nejčastěji nachází použití pro obsluhu vnitřních přechodů, u kterých neexistuje požadavek na vysokou úroveň bezpečnosti a hrozba sabotáže je malá nebo její výskyt nemá kritické důsledky.Specifikace Napájecí napětí: Nominální 12VDC, přípustné 10-15VDC Spotřeba proudu (průměrná): 50 mA Vstupy: Tři parametrické vstupy (IN1. . IN3) elektricky propojeno interně s +12 V přes rezistor 5,6 kΩ. Pro linky typu NO a NC je prahová hodnota osvobození přibližně na úrovni 3,5V Reléové výstupy: Jeden reléový výstup (REL1) s jedním kontaktem NO/NC, zatížitelnost 30 V/1,5 A DC/AC Tranzistorové výstupy: Dva tranzistorové výstupy (IO1, IO2) typu otevřený kolektor, zatížitelnost 15 V/1 A DC Ochrana proti sabotáži (TAMPER): Izolované kontakty 50 mA/24 V, uzavřené, když je pouzdro zavřené Karty: EM 125 kHz UNIQUE, kompatibilní s EM4100/4102 Rozsah čtení: Až 7 cm Vzdálenost: Až 1200 m délky sběrnice RS485 mezi ovladačem a čtečkou Třída krytí: IP65 Pracovní
