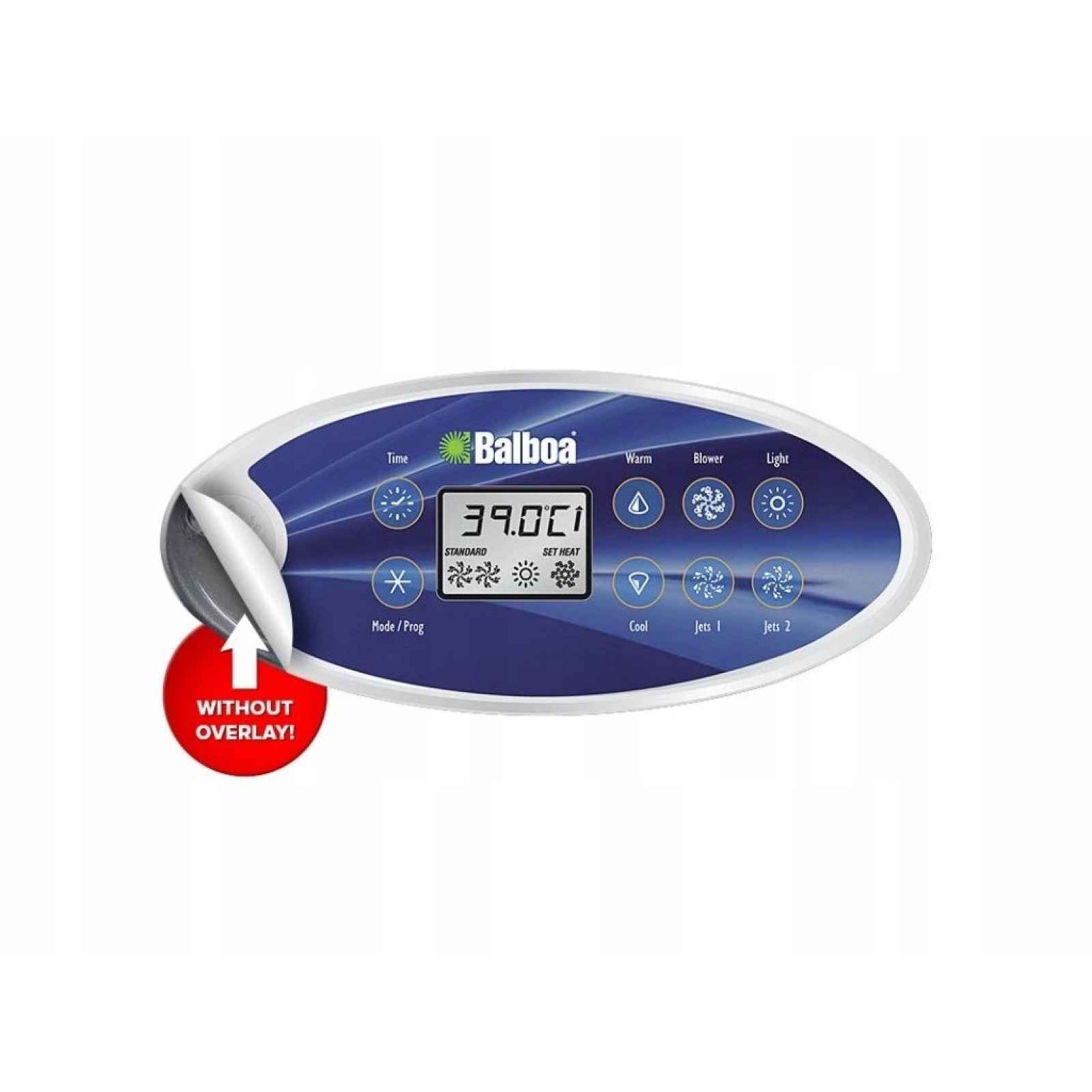

Balboa Ovládací panel VL802D bez nálepky 54562-01

Je určen pro vířivky vybavené kompatibilní řídicí jednotkou Balboa GS-DZ a konfigurací zahrnující dvě masážní čerpadla, vzduchový blower a osvětlení.Velký LCD displej zobrazuje teplotu vody, provozní stav připojeného vybavení, nastavený čas, filtrační cykly a diagnostická hlášení řídicí jednotky.Samostatná tlačítka Warm a Cool umožňují pohodlné nastavení požadované teploty. Tlačítka Jets 1, Jets 2, Blower a Light slouží k přímému ovládání jednotlivých zařízení.Dodáváno bez grafického polepu:Součástí tohoto produktu je elektronický ovládací panel s displejem, kabelem a konektorem. Samolepicí polep s popisem tlačítek je nutné objednat samostatně.2Funkce tlačítekOvládání vybaveníJets 1: ovládání prvního masážního čerpadla,Jets 2: ovládání druhého masážního čerpadla,Blower: ovládání vzduchového kompresoru,Light: zapnutí a vypnutí osvětlení.Teplota a programováníWarm: zvýšení požadované teploty,Cool: snížení požadované teploty,Time: nastavení systémového času,Mode/Prog: volba režimu a programování filtrace.3Technické parametryVýrobce: Balboa Water GroupModel: VL802DProduktové číslo: 54562-01 / 54562Produktová řada: Balboa VL DeluxeTyp produktu: Horní ovládací panel bez grafického polepuDisplej: Digitální LCD displejPočet tlačítek: 8Rozložení tlačítek: Time / Mode/Prog / Warm / Cool / Blower / Jets 1 / Light / Jets 2Rozměry panelu: Přibližně 262–263 × 117 mmMontážní výřez: Přibližně 162 × 56 mmDélka kabelu: Přibližně 2 mTyp konektoru: RJ45, 8pinový telefonní konektorPřipojovací kabel: Ano, součást paneluGrafický polep: Není součástí baleníOdpovídající polep: Balboa 11789Kompletní panel s polepem: Balboa 545284Kompatibilní řídicí jednotkyPanel je určen pro vybrané řídicí systémy Balboa GS s konfigurací DZ. Před objednáním je nutné ověřit celé označení řídicí jednotky včetně koncových písmen.Balboa GS500DZ Balboa GS501DZ Balboa GS510DZ Balboa GS520DZ Balboa GS523DZKoncovka DZ je zásadní:Jednotky se stejným základním číslem mohou mít jiný software, jiné zapojení zařízení a vyžadovat jiný ovládací panel. Samotné označení GS501 nebo GS520 proto nestačí.5Panel, polep a kompletní provedení54562-01 / 54562: Základní elektronický panel VL802D bez grafického polepu11789: Samostatný samolepicí polep pro VL802D s osmi tlačítky54528: Kompletní provedení panelu VL802D s odpovídajícím polepemFunkce polepu: Time / Mode/Prog / Warm / Cool / Blower / Jets 1 / Light / Jets 2Rozměry polepu: Přibližně 224–225 × 104–105 mmPolep je funkční součást:Polep neplní pouze estetickou funkci. Označuje jednotlivá tlačítka a pomáhá chránit jejich povrch. Panel doporučujeme instalovat s přesně odpovídajícím polepem VL802D.6Jak ověřit správnou náhraduNejste si jistí kompatibilitou?Zašlete fotografii přední strany původního panelu, výrobního štítku na zadní straně, konektoru a štítku řídicí jednotky.Pro přesné ověření je důležité znát celé označení systému, počet masážních čerpadel a informaci, zda je vířivka vybavena vzduchovým blowerem.7Montáž a bezpečnostPřed výměnou úplně odpojte vířivku od elektrické sítě.Původní panel demontujte bez poškození akrylátového povrchu.Odstraňte staré lepidlo, silikon a zbytky těsnění.Montážní plocha musí být čistá, suchá a odmaštěná.Před montáží ověřte rozměr stávajícího výřezu.Panel i samostatný polep pečlivě utěsněte proti pronikání vody.Kabel nezalamujte, nenapínejte ani neveďte přes ostré
