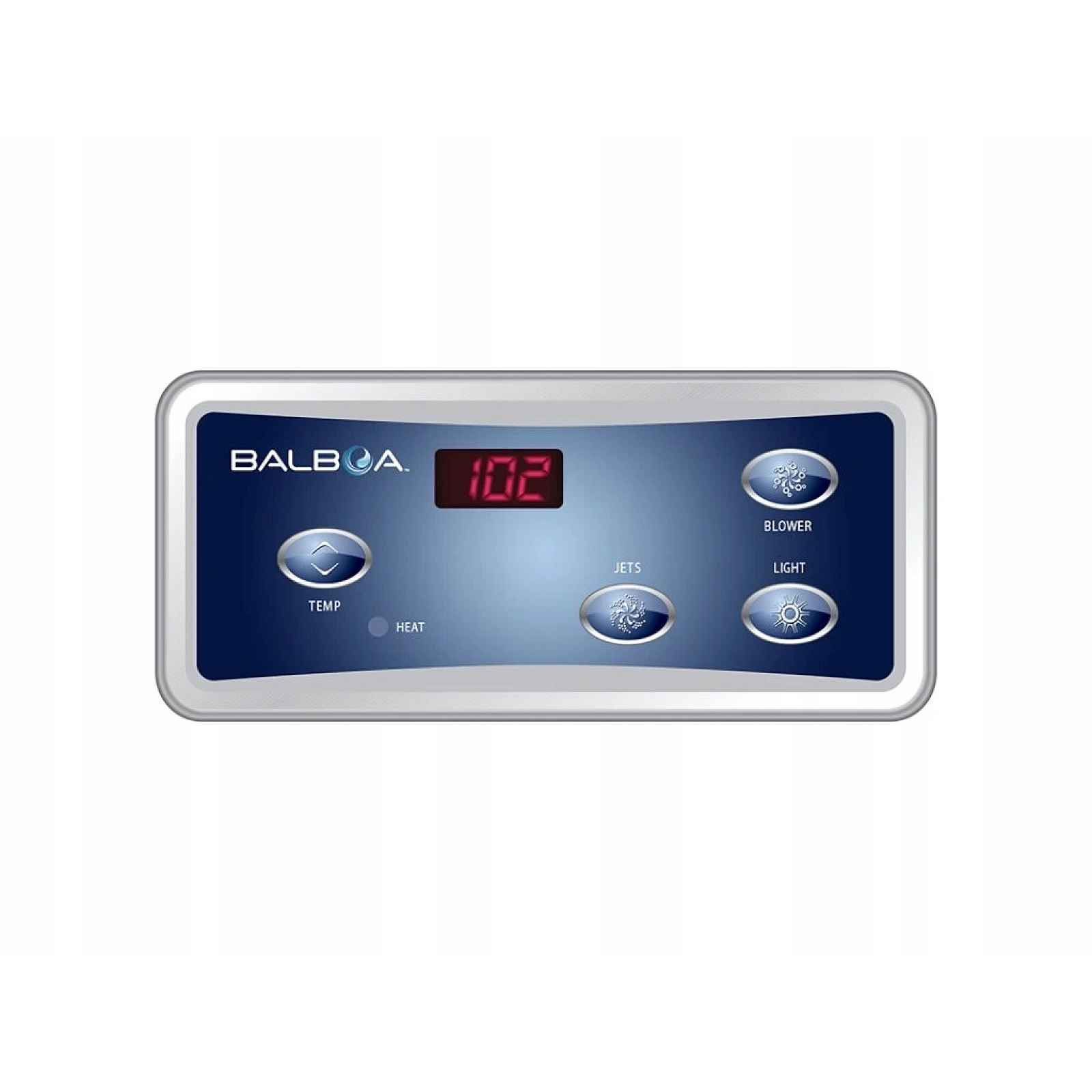

Balboa Ovládací panel VL404 51223

Díky jednoduchému rozložení čtyř tlačítek je vhodný pro vířivky se základní konfigurací zahrnující masážní čerpadlo, vzduchový blower a osvětlení.LCD displej zobrazuje aktuální nebo nastavenou teplotu vody, provozní stav zařízení, režim ohřevu a diagnostická hlášení řídicí jednotky.Tlačítko Temp slouží k nastavení požadované teploty a společně s dalšími tlačítky také k přístupu k podporovaným provozním nastavením. Dostupné funkce závisí na softwaru a konfiguraci připojené řídicí jednotky.Více provedení VL404:Označení VL404 se může objevit u základního panelu bez polepu i u kompletního provedení s grafickou fólií. Před objednáním vždy porovnejte produktové číslo, rozložení tlačítek a obsah balení.2Funkce tlačítekOvládání vybaveníJets: zapnutí, vypnutí nebo změna rychlosti masážního čerpadla,Blower: ovládání vzduchového kompresoru,Light: zapnutí a vypnutí osvětlení vířivky.Teplota a režimyTemp: nastavení požadované teploty vody,přepínání podporovaných režimů pomocí kombinace tlačítek,zobrazení systémových a diagnostických hlášení.3Technické parametryVýrobce: Balboa Water GroupModel: VL404Produktové číslo: 51223Produktová řada: Balboa VL DuplexTyp produktu: Horní ovládací panel vířivkyDisplej: Digitální LCD displejPočet tlačítek: 4Rozložení tlačítek: Temp / Jets / Blower / LightRozměry panelu: Přibližně 185 × 81 mmMontážní výřez: Přibližně 162 × 58 mmDélka kabelu: Přibližně 2,1 mTyp konektoru: RJ45, osmipinový telefonní konektorPřipojovací kabel: Ano, pevná součást paneluSamostatný grafický polep: Balboa 103074Kompatibilní řídicí systémyPanel VL404 je určen pro vybrané řídicí jednotky Balboa GS používající komunikační platformu VL. Konkrétní kompatibilita závisí na softwaru a konfiguraci zařízení.Balboa GS100 Balboa GS500Z Balboa GS501Z Balboa GS511Z Balboa GS515ZKompatibilitu neurčuje pouze konektor:Stejný konektor může používat více panelů Balboa řady VL. Před objednáním ověřte model řídicí jednotky, produktové číslo původního panelu a funkce všech tlačítek.5Provozní režimy ohřevuStandardní režimSystém průběžně udržuje nastavenou teplotu vody. Na displeji může být krátce zobrazen symbol St.Úsporné režimyPodle připojené jednotky mohou být dostupné režimy Economy Ec a Sleep Sl, které omezují ohřev na filtrační cykly.Dostupnost režimů se může lišit:Nastavení režimů a filtračních cyklů je řízeno softwarem připojené řídicí jednotky, nikoliv pouze samotným ovládacím panelem.6Jak ověřit správnou náhraduNejste si jistí kompatibilitou?Zašlete fotografii přední strany původního panelu, výrobního štítku na zadní straně, konektoru a štítku řídicí jednotky.Pro přesné ověření potřebujeme také vědět, zda je vířivka vybavena vzduchovým blowerem a kolik masážních čerpadel řídicí systém ovládá.7Montáž a bezpečnostPřed výměnou úplně odpojte vířivku od elektrické sítě.Původní panel demontujte bez poškození akrylátového povrchu.Odstraňte staré lepidlo, silikon a zbytky těsnění.Montážní plocha musí být čistá, suchá a odmaštěná.Před instalací přeměřte stávající montážní otvor.Panel pečlivě utěsněte proti pronikání vody.Kabel nezalamujte, nenapínejte ani neveďte přes ostré hrany.Konektor RJ45 zapojte pouze ve správné orientaci.Po montáži otestujte displej a všechna čtyři tlačítka.Termický kryt nesmí při zavření tlačit na ovládací panel.Montáž doporučujeme svěřit kvalifikovanému servisnímu technikovi.8Časté otázkyKolik tlačítek má Balboa VL404?Čtyři: Temp,
