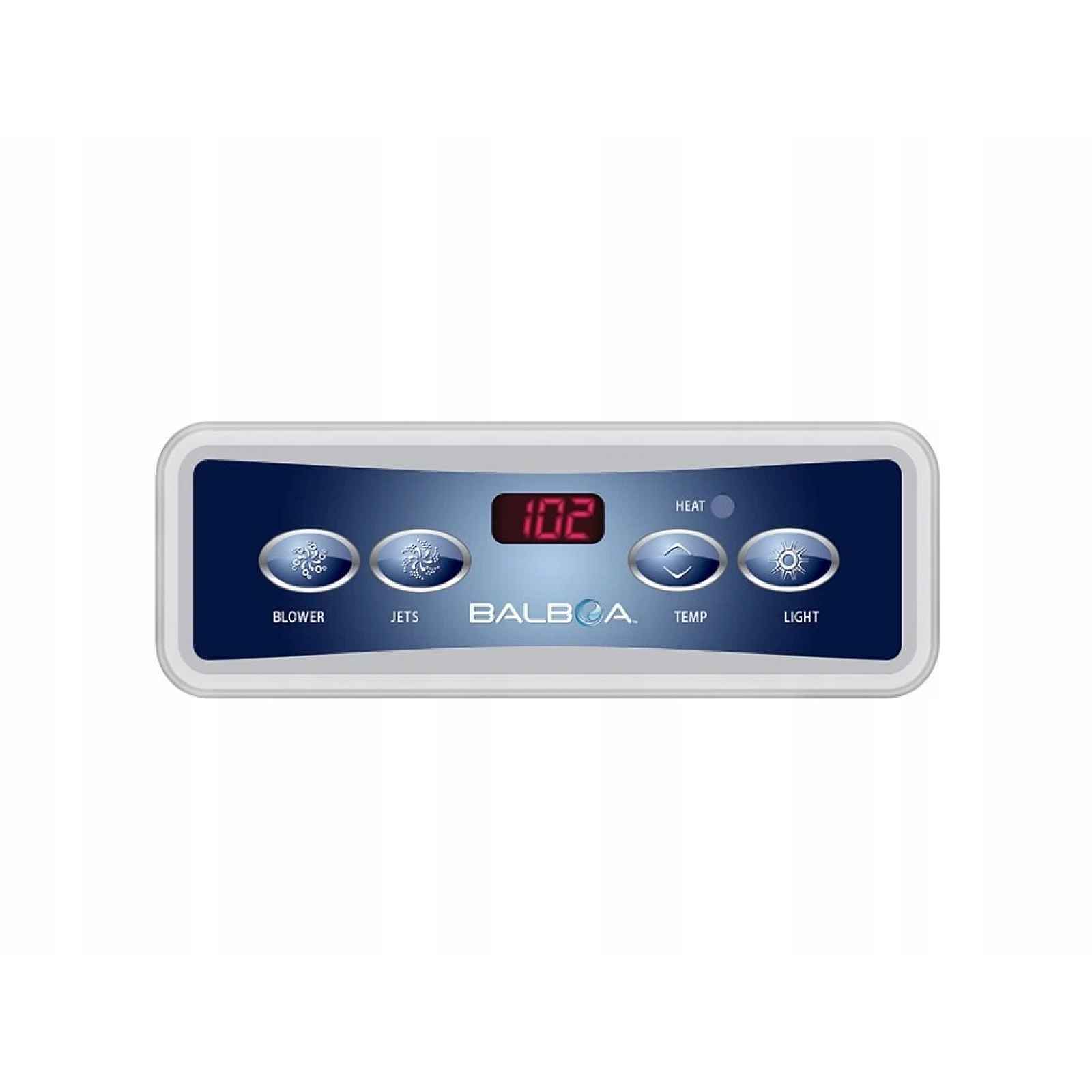

Balboa Ovládací panel VL403 51676

Panel nabízí jednoduchý digitální displej a čtyři mechanická tlačítka pro přímé ovládání základních funkcí vířivé vany.Varianta s produktovým číslem 51676 používá grafický polep 10671 s rozložením Blower, Jets, Temp a Light.Tlačítko Blower může u některých specifických konfigurací ovládat druhé čerpadlo. Skutečná funkce vždy závisí na zapojení a softwarovém nastavení řídicí jednotky.Rozložení tlačítek musí odpovídat jednotce:Stejná elektronika panelu může být nabízena s různými polepy. Samotný shodný tvar nebo konektor proto nestačí k potvrzení kompatibility.2Funkce tlačítekOvládání vybaveníBlower: vzduchový kompresor nebo druhý nakonfigurovaný výstup,Jets: hlavní masážní čerpadlo,Temp: nastavení požadované teploty,Light: osvětlení vířivky.Údaje na displejiaktuální nebo nastavená teplota,stav čerpadla a bloweru,indikace osvětlení a ohřevu,filtrační a provozní režimy,diagnostická a chybová hlášení.3Technické parametryVýrobce: Balboa Water GroupModel: VL403Produktové číslo: 51676Produktová řada: Lite Duplex Digital VLPočet tlačítek: 4Rozložení tlačítek: Blower / Jets / Temp / LightOdpovídající polep: Balboa 10671Typ displeje: Digitální LED/LCD podle označení dodavateleRozměry: Přibližně 160–162 × 56–57 mmRozměr v palcích: Přibližně 6,3–6,375 × 2,2–2,25"Délka kabelu: Přibližně 1,8–2,1 mKonektor: 8pinový RJ45 / telefonní konektorKabel součástí: AnoNovější náhrada: G8243 + polep 106714Kompatibilní řídicí jednotkyBalboa GS100 Balboa GS500Z Balboa GS501Z Balboa GS511Z Balboa GS515Z Vybrané VS501Z5Panel, polep a náhradyPůvodní komplet: VL403 51676 s polepem 10671Novější základní panel: G8243Potřebný polep k G8243: 10671 – Blower / Jets / Temp / LightPoužití v sestavách: Vybrané sestavy Balboa 52587 a 54217-ZJiné možné náhrady: Pouze podle doporučení výrobce a konfigurace jednotkyZaměnitelnost: Není určena pouze rozměrem nebo konektorem6Jak ověřit správnou náhraduNejste si jistí kompatibilitou?Zašlete fotografii přední strany původního panelu, štítku na zadní straně, konektoru a výrobního štítku řídicí jednotky.Dále potřebujeme vědět, zda je ve vířivce instalován blower nebo druhé masážní čerpadlo.7Montáž a bezpečnostPřed výměnou úplně odpojte vířivku od elektrické sítě.Původní panel demontujte bez poškození akrylátového povrchu.Odstraňte staré lepidlo a zbytky těsnění.Montážní plochu očistěte, vysušte a odmastěte.Panel utěsněte proti pronikání vody.Kabel nezalamujte, nenapínejte ani neveďte přes ostré hrany.Konektor zapojte pouze ve správné orientaci.Po zapnutí otestujte všechna čtyři tlačítka.Montáž doporučujeme svěřit kvalifikovanému technikovi.8Časté otázkyJaká tlačítka má VL403 51676?Blower, Jets, Temp a Light.Jaké číslo má odpovídající polep?Grafický polep má produktové číslo 10671.Je kompatibilní s GS500Z?Ano, GS500Z patří mezi běžně uváděné kompatibilní jednotky.Je kompatibilní s GS501Z?Ano, při odpovídající konfiguraci zařízení.Je kompatibilní s GS511Z?Je kompatibilní s GS515Z?Spa-components tento model uvádí jako kompatibilní. Před nákupem ověřte software a připojené vybavení.Může tlačítko Blower ovládat druhé čerpadlo?U některých konfigurací ano. Funkce závisí na zapojení základní desky.Je kabel součástí panelu?Ano, panel se dodává s připojovacím kabelem.Je polep součástí balení?U kompletu 51676 bývá polep 10671 součástí. U
