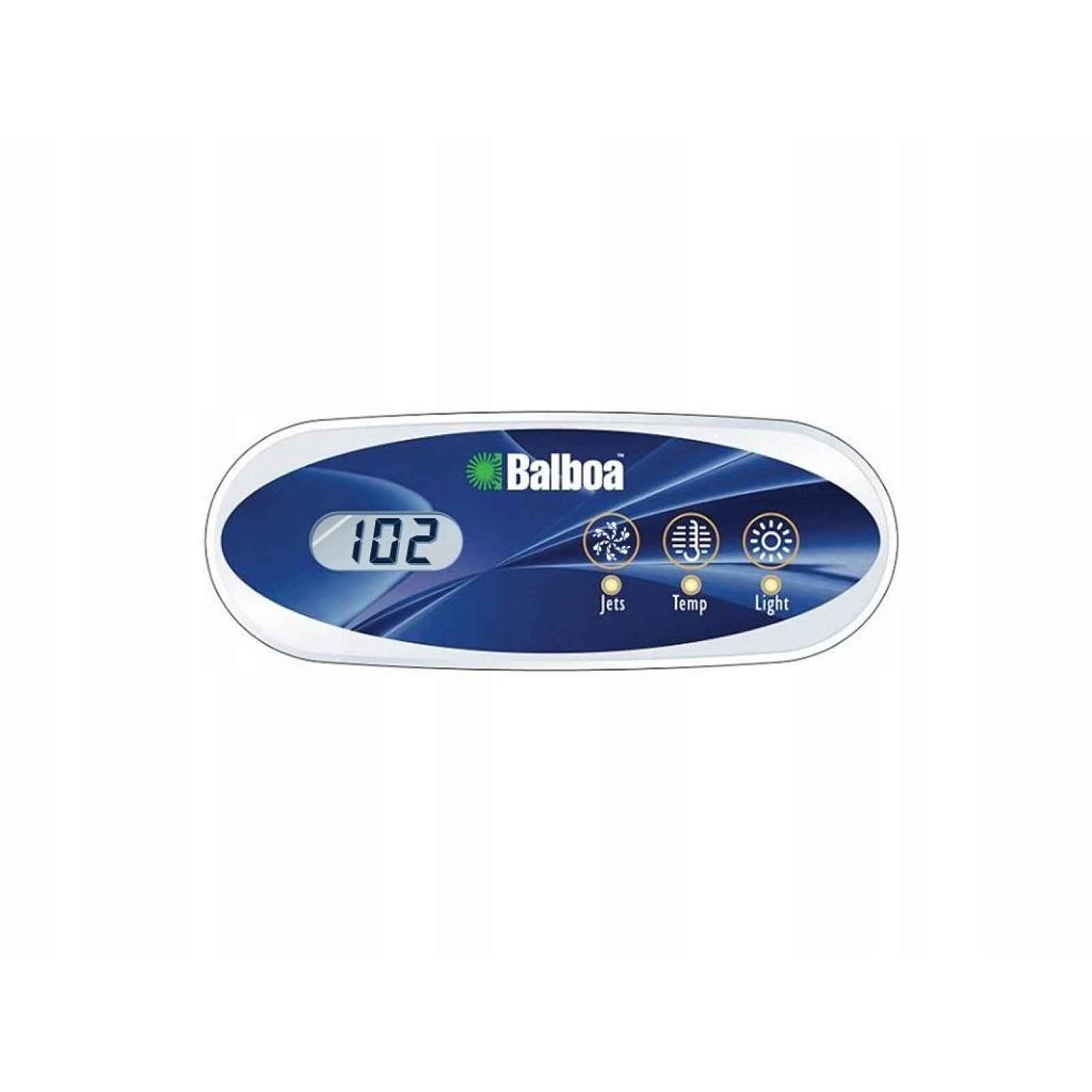

Balboa Ovládací panel VL200 52487

Je určen pro jednoduše vybavené vířivé vany s jedním hlavním masážním čerpadlem, osvětlením a elektronickým nastavením teploty.LCD displej zobrazuje aktuální nebo nastavenou teplotu vody, provozní symboly a diagnostická hlášení poskytovaná kompatibilní řídicí jednotkou.Panel má oválné tělo o rozměru přibližně 110 × 40 mm a připojuje se pomocí kabelu s telefonním konektorem typu RJ45.Verze bez tlačítka Blower: Produktové číslo 52487 odpovídá rozložení Jets / Temp / Light. Panel není určen k přímému ovládání vzduchového kompresoru. Pro konfiguraci s tlačítkem Blower je nutná jiná varianta VL200.2Funkce paneluOvládací tlačítkaJets: zapnutí, vypnutí nebo přepínání rychlosti masážního čerpadla podle konfigurace jednotky,Temp: zobrazení a změna nastavené teploty vody,Light: zapnutí a vypnutí osvětlení vířivky.Informace na displejiaktuální teplota vody,nastavená teplota,aktivita masážního čerpadla a světla,filtrační nebo provozní režim,servisní a diagnostická hlášení.3Technické parametryVýrobce: Balboa Water GroupModel: VL200Produktové číslo: 52487Produktová řada: Balboa Duplex VLTyp produktu: Horní ovládací panel pro vířivkuDisplej: LCD displejRozložení tlačítek: Jets / Temp / LightPočet hlavních tlačítek: 3 funkční poziceBlower: Ne – panel nemá tlačítko BlowerMasážní čerpadlo: 1× hlavní čerpadloRozměry panelu: Přibližně 110 × 40 mmTvar: Mini oválnýTyp konektoru: RJ45 / telefonní typ konektoruNapájení: Nízkonapěťové z řídicí jednotkyPřipojovací kabel: Součást paneluZáruka: 2 roky4Kompatibilní řídicí systémyPanel je určen zejména pro vybrané řídicí systémy Balboa Global Series. Přesná kompatibilita závisí na softwarové verzi, nastavení řídicí jednotky a přiřazení funkcí panelu.Balboa GS500 Balboa GS500Z Balboa GS501 Balboa GS501Z Vybrané systémy VS500Samotný konektor nestačí: Přestože může mít jiný panel stejný telefonní konektor, musí odpovídat také komunikační systém, software řídicí jednotky a přesné rozložení tlačítek.5Rozdíl mezi VL200 52487 a 52144VL200 52487: Jets / Temp / Light – bez samostatného tlačítka BlowerVL200 52144: Blower / Jets / Temp / LightHlavní rozdíl: Varianta 52144 umožňuje ovládat blower; varianta 52487 nikolivRozměry: Obě varianty používají podobné mini oválné tělo VL200Záměna: Pouze po ověření konfigurace řídicí jednotky a funkcí původního panelu6Panel, polep a související dílyproduktové číslo kompletního provedení: 52487,náhradní grafický polep musí odpovídat funkcím Jets / Temp / Light,základní panel nebo novější náhrada může být dodávána bez polepu,prodloužení kabelu je možné pouze pomocí kompatibilního kabelu Balboa VL,před objednáním je nutné porovnat čelní stranu i štítek původního panelu.7Jak ověřit kompatibilituNejste si jistí správnou variantou?Zašlete nám fotografii čelní strany původního panelu, zadního štítku, konektoru a výrobního štítku řídicí jednotky.Pro výběr potřebujeme znát produktové číslo panelu, model řídicí jednotky a přesné názvy všech tlačítek.8Montáž a bezpečnostPřed výměnou panelu odpojte vířivku od elektrické sítě.Odstraňte z montážní plochy zbytky původního lepidla a těsnění.Plocha musí být před nalepením panelu suchá, čistá a odmaštěná.Zajistěte správné utěsnění proti pronikání vody pod panel.Kabel nesmí být skřípnutý, napnutý nebo vedený přes ostrou hranu.Panel nepřipojujte do neověřené řídicí jednotky pouze podle vzhledu
