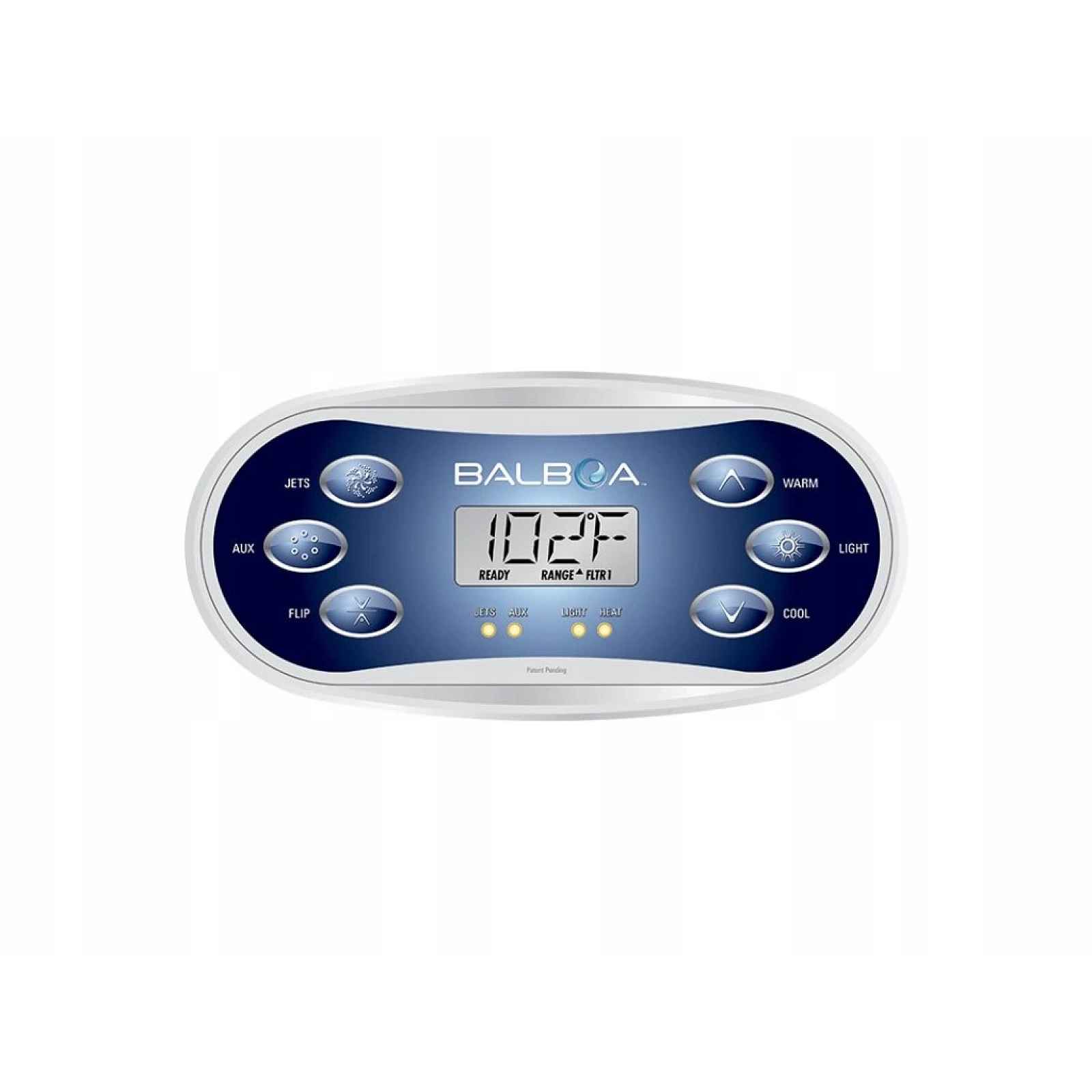

Balboa Ovládací panel TP600 55676

Nabízí jednoduché ovládání základních funkcí vířivky a dobře čitelný LCD displej.Panel zobrazuje aktuální nebo nastavenou teplotu vody, stav ohřevu, běh čerpadel, filtraci a diagnostická hlášení řídicí jednotky.Pomocí tlačítek Warm a Cool lze měnit požadovanou teplotu. Jets ovládá hlavní masážní čerpadlo, Aux doplňkové zařízení, Light osvětlení a Flip mění orientaci zobrazení displeje.Více variant TP600:Panel TP600 existuje v několika provedeních s různým rozložením tlačítek a rozdílnými produktovými čísly. Před objednáním vždy porovnejte označení původního panelu, grafický polep a konfiguraci vířivky.2Funkce tlačítekOvládání zařízeníJets: ovládání hlavního masážního čerpadla,Aux: ovládání doplňkového zařízení podle konfigurace jednotky,Light: zapnutí a vypnutí osvětlení vířivky.Teplota a displejWarm: zvýšení požadované teploty vody,Cool: snížení požadované teploty vody,Flip: otočení orientace údajů na displeji.3Technické parametryVýrobce: Balboa Water GroupModel: TP600Produktové označení: 55676 / 50335 podle konkrétní výrobní variantyProduktová řada: Balboa TPTyp produktu: Horní tlačítkový ovládací panel vířivkyDisplej: Digitální LCD displejPočet tlačítek: 6Rozložení tlačítek: Jets / Aux / Flip / Warm / Cool / LightRozměry panelu: Přibližně 180–181 × 89 mmDoporučený montážní výřez: Přibližně 150 × 60 mmDélka kabelu: Přibližně 170 cmTyp konektoru: Mate-N-Lok, 4pinový konektorPřipojovací kabel: Ano, pevná součást paneluOdpovídající standardní polep: Balboa 121014Kompatibilní řídicí systémyPanel TP600 je určen pro kompatibilní jednotky Balboa BP a pro vybrané systémy využívající komunikační platformu panelů TP.Balboa BP200 G1 Balboa BP200 UX Balboa BP501 Balboa BP600 Balboa BP601 Balboa BP6013 G1 Balboa BP6013 G2 Balboa BP6013 G3 Balboa BP2000 Balboa BP2001 Balboa BP2100 G1 Balboa Revolution Balboa Colossus Balboa ViperKompatibilitu neurčuje pouze konektor:Stejný čtyřpinový konektor může být použit u více variant panelů. Rozhodující je model řídicí jednotky, její software, konfigurace zařízení a přesné rozložení tlačítek.5Produktová a náhradní označení55676: Produktové označení používané pro vybraná provedení TP60050335: Označení šestitlačítkové varianty TP600 s funkcemi Jets, Aux, Flip, Warm, Cool a Light12101: Standardní samolepicí polep pro uvedené rozložení šesti tlačítekG8460: Novější náhradní označení některých variant TP60055676-14: Starší provedení, které může být nahrazeno novější variantou po ověření kompatibility50335-08: Další označení základního panelu TP600 bez nebo s jiným dodávaným polepemPorovnejte původní díl:Čísla uvedená u panelů TP600 nemusí automaticky označovat zcela shodný grafický polep. Vždy je nutné ověřit funkce všech tlačítek a obsah balení konkrétní varianty.6Jak ověřit správnou náhraduNejste si jistí kompatibilitou?Zašlete fotografii přední strany původního panelu, výrobního štítku na zadní straně, konektoru a štítku řídicí jednotky.Pro správné ověření potřebujeme znát úplné produktové číslo, model řídicí jednotky a funkci zařízení připojeného k tlačítku Aux.7Montáž a bezpečnostPřed výměnou úplně odpojte vířivku od elektrické sítě.Původní ovládací panel opatrně vyjměte z montážního otvoru.Odstraňte staré lepidlo, silikon a zbytky těsnění.Montážní plocha musí být čistá, suchá a odmaštěná.Před nalepením ověřte správnou orientaci panelu.Panel důkladně utěsněte proti pronikání vody.Kabel nezalamujte,
