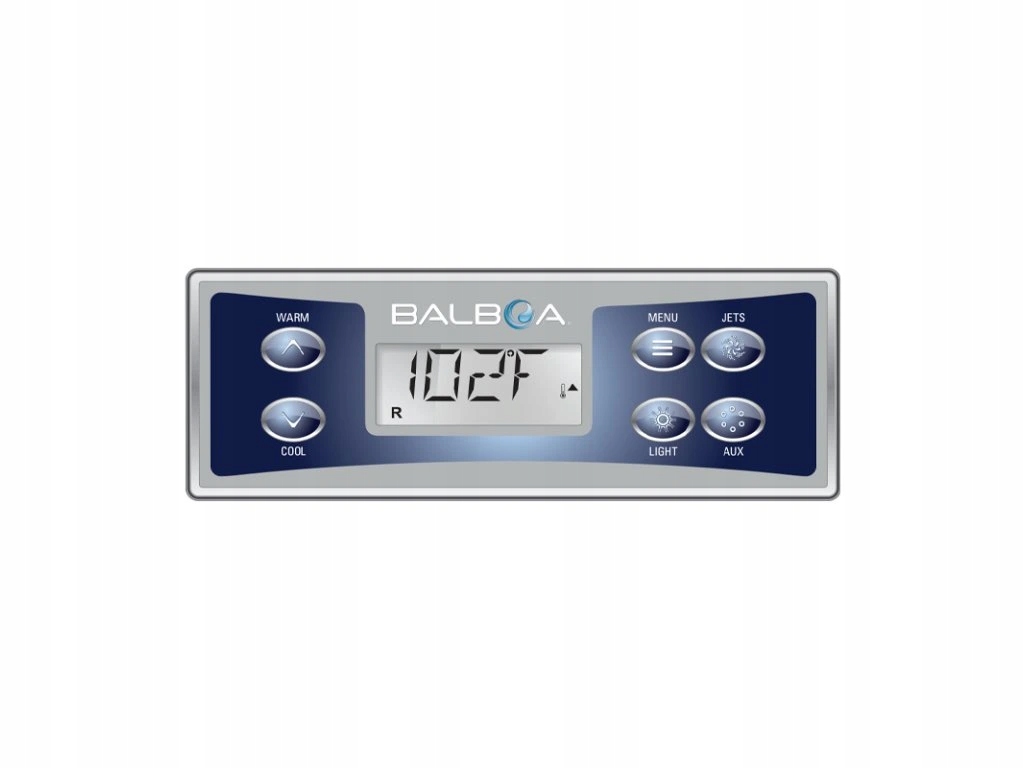

Balboa Ovládací panel TP500 57237-01

řídicí platformu Balboa BP. Nabízí jednoduché každodenní ovládání i přístup k rozšířenému nastavení vířivky.Panel má šest ovládacích tlačítek: zvýšení teploty, snížení teploty, Menu, Jets, Light a Aux. Přesný význam tlačítka Aux závisí na konfiguraci řídicí jednotky a může ovládat například druhé čerpadlo nebo blower.Panel 57238-01 je dodáván bez polepu: Samolepicí grafický polep s názvy a symboly tlačítek je nutné objednat samostatně. Bez polepu není panel správně chráněn ani přehledně označen.2Funkce tlačítekZákladní ovládáníTemperature Up: zvýšení požadované teploty,Temperature Down: snížení požadované teploty,Jets: ovládání hlavního masážního čerpadla,Light: zapnutí a vypnutí osvětlení.Rozšířené funkceMenu: vstup do nastavení a pohyb mezi funkcemi,Aux: druhé čerpadlo, blower nebo jiný nakonfigurovaný výstup,nastavení filtračních cyklů,volba provozních a teplotních režimů,zobrazení servisních a diagnostických hlášení.3Technické parametryVýrobce: Balboa Water GroupModel: TP500Produktové číslo: 57238-01 / 57238Novější označení: G8450Typ produktu: Horní ovládací panel bez grafického polepuProduktová řada: Balboa TPPočet tlačítek: 6Tlačítka: Temperature Up / Temperature Down / Menu / Jets / Light / AuxRozměry panelu: 160 × 57 mmMontážní výřez: Přibližně 147 × 42 mmDélka kabelu: Přibližně 170 cmTyp konektoru: Mate-N-Lok, plastový 4pinový konektorKabel součástí balení: AnoGrafický polep: Není součástí baleníKomplet s polepem: Balboa 57237Záruka: 2 roky4Kompatibilní řídicí jednotkyBP200G1 BP200UX BP600 BP6013G1 BP6013G2 BP6013G3 BP2000 BP2100G1 BP21P4BCKompatibilita závisí na softwaru a konfiguraci: Ne každá jednotka BP používá stejné rozložení zařízení. Ověřte přesný model, softwarovou konfiguraci, počet čerpadel a funkci výstupu Aux.5Rozdíl mezi 57238, G8450 a 5723757238 / 57238-01: Základní elektronika panelu TP500 bez samolepicího polepuG8450: Novější označení náhradního základního panelu bez polepu57237: Kompletní panel TP500 s odpovídajícím grafickým polepemSamostatný polep: Objednává se podle požadovaného rozložení funkcíZaměnitelnost: Po ověření řídicí jednotky, konektoru a funkce Aux6Panel TP500 a TP500STP500 a TP500S nejsou automaticky shodné produkty. Mohou se lišit konstrukcí, rozložením tlačítek, velikostí nebo určeným polepem.objednávejte podle přesného čísla původního panelu,porovnejte rozměry a montážní výřez,ověřte konektor a délku kabelu,zkontrolujte počet a názvy tlačítek,nevybírejte náhradu pouze podle podobného názvu.7Jak ověřit správnou náhraduNejste si jistí kompatibilitou?Zašlete nám fotografii přední strany původního panelu, zadního štítku, konektoru a výrobního štítku řídicí jednotky.Pro přesné ověření potřebujeme znát produktové číslo panelu, model jednotky, počet čerpadel, přítomnost bloweru a požadovanou funkci tlačítka Aux.8Montáž a bezpečnostPřed výměnou úplně odpojte vířivku od elektrické sítě.Původní panel odstraňte bez poškození akrylátového povrchu.Odstraňte staré lepidlo a zbytky těsnění.Montážní plocha musí být čistá, suchá a odmaštěná.Před nalepením zkontrolujte orientaci panelu a polepu.Panel a polep správně utěsněte proti pronikání vody.Kabel nezalamujte, nenapínejte ani nepřiskřípněte.Konektor zapojte pouze ve správné orientaci.Po instalaci otestujte všech šest
