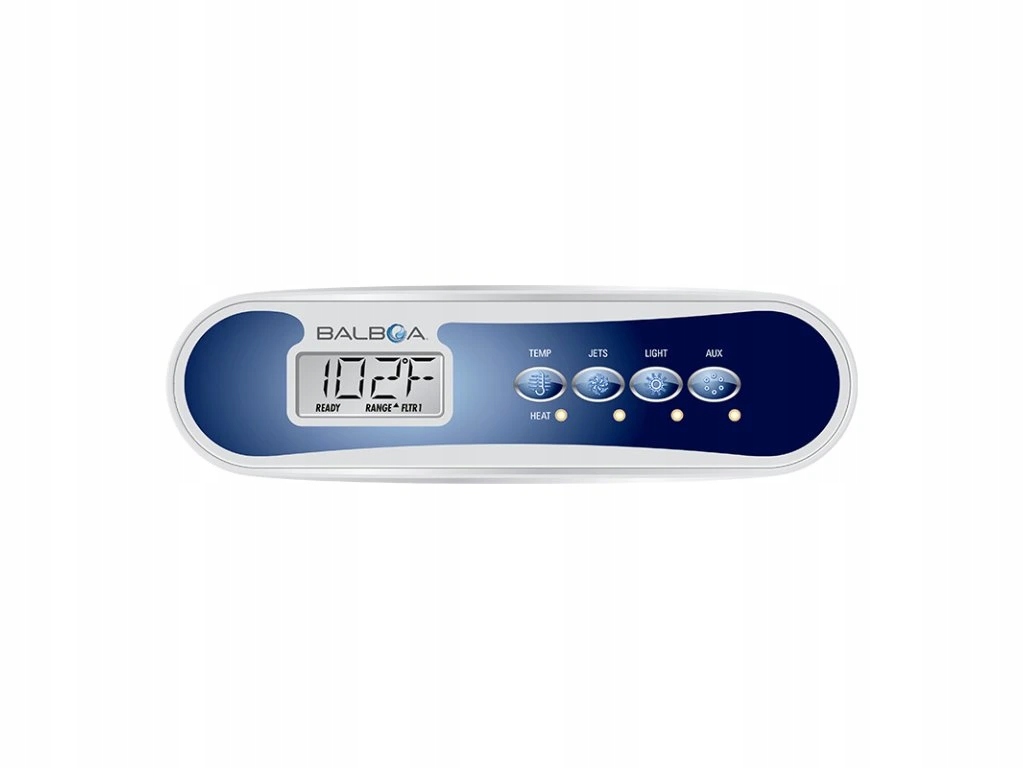

Balboa Ovládací panel TP400T 50260-08

Přehledné rozložení čtyř tlačítek umožňuje pohodlné ovládání základních funkcí vířivky bez složitého nastavování.LCD displej zobrazuje aktuální nebo nastavenou teplotu vody, stav ohřevu, provoz čerpadla, servisní upozornění a diagnostická hlášení řídicího systému.Panel je určen pro konfiguraci s jedním hlavním masážním čerpadlem a jedním doplňkovým zařízením ovládaným tlačítkem Aux.Funkce tlačítka Aux závisí na konfiguraci:Tlačítko Aux může podle zapojení a softwaru řídicí jednotky ovládat blower, druhé zařízení nebo jinou doplňkovou funkci vířivky.2Funkce tlačítekOvládání vybaveníJets: zapnutí, vypnutí nebo změna rychlosti hlavního masážního čerpadla,Light: zapnutí a vypnutí osvětlení vířivky,Aux: ovládání doplňkového zařízení podle konfigurace systému.Teplota a nastaveníTemp: nastavení požadované teploty vody,přístup k podporovaným provozním nastavením,zobrazení provozních a diagnostických hlášení.3Technické parametryVýrobce: Balboa Water GroupModel: TP400TProduktové číslo: 50260-08Produktová řada: Balboa TPTyp produktu: Horní tlačítkový ovládací panel vířivkyDisplej: Digitální LCD displejPočet tlačítek: 4Rozložení tlačítek: Temp / Jets / Light / AuxKonfigurace: Jedno masážní čerpadlo a doplňkové zařízeníRozměry panelu: Přibližně 210–212 × 63 mmDélka kabelu: Přibližně 2,1 mTyp konektoru: Mate-N-Lok, 4pinový konektorPřipojovací kabel: Ano, pevná součást paneluGrafický polep: Součást kompletního provedení 50260-08Odpovídající polep: Balboa 12511Základní panel bez polepu: Balboa 557014Kompatibilní řídicí systémyPanel TP400T je určen pro řídicí systémy Balboa BP a pro další vybrané systémy využívající komunikační platformu panelů TP.Balboa BP501 Balboa BP601 Balboa BP2000 Balboa BP2001 Balboa Revolution Balboa Colossus Balboa ViperKompatibilitu neurčuje pouze konektor:Stejný čtyřpinový konektor může používat více panelů řady TP. Rozhodující je model řídicí jednotky, její software, konfigurace zařízení a přesné funkce tlačítek.5Panel, polep a produktová označení50260-08: Kompletní ovládací panel TP400T s grafickým polepem55701: Základní elektronický panel TP400T bez grafického polepu12511: Grafický polep Temp / Jets / Light / AuxPorovnejte funkce tlačítek:Podobné panely TP400 mohou mít jiné rozložení tlačítek nebo jiný grafický polep. Před objednáním porovnejte přední stranu, zadní výrobní štítek a model řídicí jednotky.6Jak ověřit správnou náhraduNejste si jistí kompatibilitou?Zašlete fotografii přední strany původního panelu, výrobního štítku na zadní straně, konektoru a štítku řídicí jednotky.Pro přesné ověření potřebujeme celé produktové číslo, model řídicího systému a informaci, jaké zařízení ovládá tlačítko Aux.7Montáž a bezpečnostPřed výměnou úplně odpojte vířivku od elektrické sítě.Původní panel demontujte bez poškození akrylátového povrchu.Odstraňte staré lepidlo, silikon a zbytky těsnění.Montážní plocha musí být čistá, suchá a odmaštěná.Před instalací porovnejte rozměry panelu a montážního otvoru.Panel pečlivě utěsněte proti pronikání vody.Kabel nezalamujte, nenapínejte ani neveďte přes ostré hrany.Konektor Mate-N-Lok zapojte pouze ve správné orientaci.Po instalaci otestujte displej a všechna čtyři tlačítka.Termický kryt nesmí při zavření tlačit na ovládací panel.Instalaci musí provádět kvalifikovaný odborník.8Časté otázkyKolik tlačítek má TP400T?Čtyři: Temp, Jets, Light a Aux.Je
