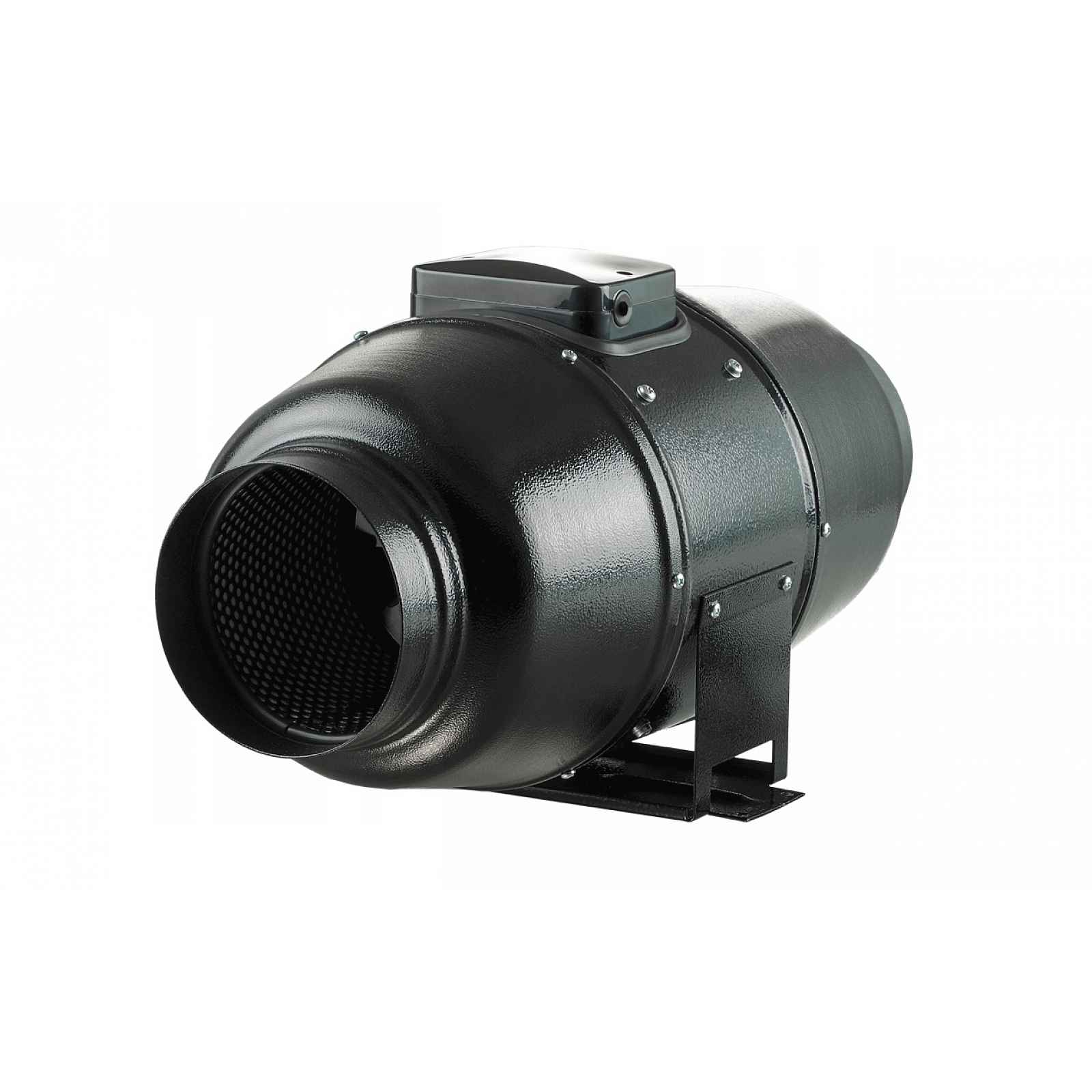

Axiální kanálový ventilátor Vents 240 m3/h Tt Silent-m 100 Tlumené Pouzdro

VENTS kanálový axiálnímodel: TTSILENTM-100Nový ventilátor VENTS Silent-M je ukryt ve speciálně konstruovaném, teplotně odolném, akusticky izolovaném krytu. VENTS Silent-M je kombinací širokých možností a vysokého výkonu axiálních i odstředivých ventilátorů – zajišťuje silný proud vzduchu a vysoký tlak. VENTS Silent-M se doporučuje pro dosažení efektivního větrání a větrání místností různých aplikací s vysokými požadavky na hladinu hluku, např. v knihovnách, konferenčních místnostech, vědeckých institucích, mateřských školách apod. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě až do +60 °C. Na jiných našich aukcích jsou k dispozici modely určené pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm.HLAVNÍ VLASTNOSTI:PRŮMĚR NÁSTAVCŮ – 98 mm (PRO KANÁL 100 mm)VYSOKÁ VÝKONNOST – MAX 240 m3/hVELMI NÍZKÁ HLADINA HLUKU – MIN 24 dB(A)/3 mRENOMOVANÝ VÝROBCE – VENTSKULIČKOVÁ LOŽISKA JAKO STANDARDHERMETICKÁ PŘIPOJOVACÍ KRABICESILNÝ MONTÁŽNÍ DRŽÁKSCHÉMA KONSTRUKCE VENTILÁTORUVnitřní část pouzdra je vyrobena z vysoce kvalitního PVC typu ABS s dodatečnou perforací zlepšující tlumení hlukuVnitřní akustická izolace ve formě 50 mm vrstvy minerální vlnyHermetická připojovací krabiceSpeciální profil lopatek rotoru umožňuje přesné vedení koncentrovaného proudu vzduchu a minimalizaci jeho průtokového odporuVnější část pouzdra je vyrobena z práškově lakované oceli v černé barvěPevný ocelový upevňovací držákJednofázový, energeticky úsporný dvourychlostní motor na kulových ložiskách s tepelnou ochranou a krytím IP X4KONSTRUKCEVnější část pouzdra je vyrobena z práškově lakované oceli v černé barvě. Vnitřní izolace je tvořena 50 mm vrstvou minerální vlny. Vnitřní část pouzdra je vyrobena z vysoce kvalitního ABS. Perforace vnitřní části pouzdra způsobuje rozptýlení zvukových vln a zvyšuje absorpci zvuku v izolační vrstvě. Speciální profil lopatek rotoru a tvar krytu umožňují přesné vedení koncentrovaného proudu vzduchu a minimalizaci jeho odporu. Ventilátor je vybaven hermetickou připojovací krabičkou.MOTORJednofázový motor na kuličkových ložiskách má dvě rychlosti otáčení. Pro ochranu před přetížením jsou ventilátory vybaveny termoochranou (tepelnou pojistkou). Třída ochrany motoru: IP X4.REGULACE RYCHLOSTIDíky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít regulátor stupně výkonu nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru. Přepínače a regulátory otáček lze zakoupit na našich dalších aukcích.ROZMĚRY [mm] ØD – 98 B – 215 B1 – 243 H – 237 L - 505 TECHNICKÉ ÚDAJE A CHARAKTERISTIKAJmenovité napájecí napětí – 230 VJmenovitá frekvence – 50 HzVýkon (min./max.) – 24 / 26 WVýdej vzduchu (min./max.) – 170 / 240 m3/hÚroveň hluku (min./max.) – 24 / 29 dB(A)/3 mOtáčky motoru (min./max.) – 2030 / 2630 ot. /min.Spotřeba proudu (min./max.) – 0,10 / 0,11 AMax. provozní teplota – 60 °CStupeň krytí IP – X4Hmotnost – 4,6 kgINSTALACE Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému.ELEKTRICKÝ SCHÉMA ZAPOJENÍElektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.VARIANTA I – trvalé připojení na vyšším rychlostním stupniL2 – druhý rychlostní stupeňL – napětíN – neutrální (nula)VARIANTA II – trvalé připojení na nižším rychlostním stupniL1 – první rychlostní stupeňL – napětíN – neutrální (nula)VARIANT III – připojení s plynulým regulátorem otáčekL2 – druhý rychlostní stupeňL – napětíN – neutrální (nula)R – regulátor otáčekVARIANTA IV – připojení s přepínačem rychlostních stupňů (otáček)L2 – druhý rychlostní stupeňL1 – první
