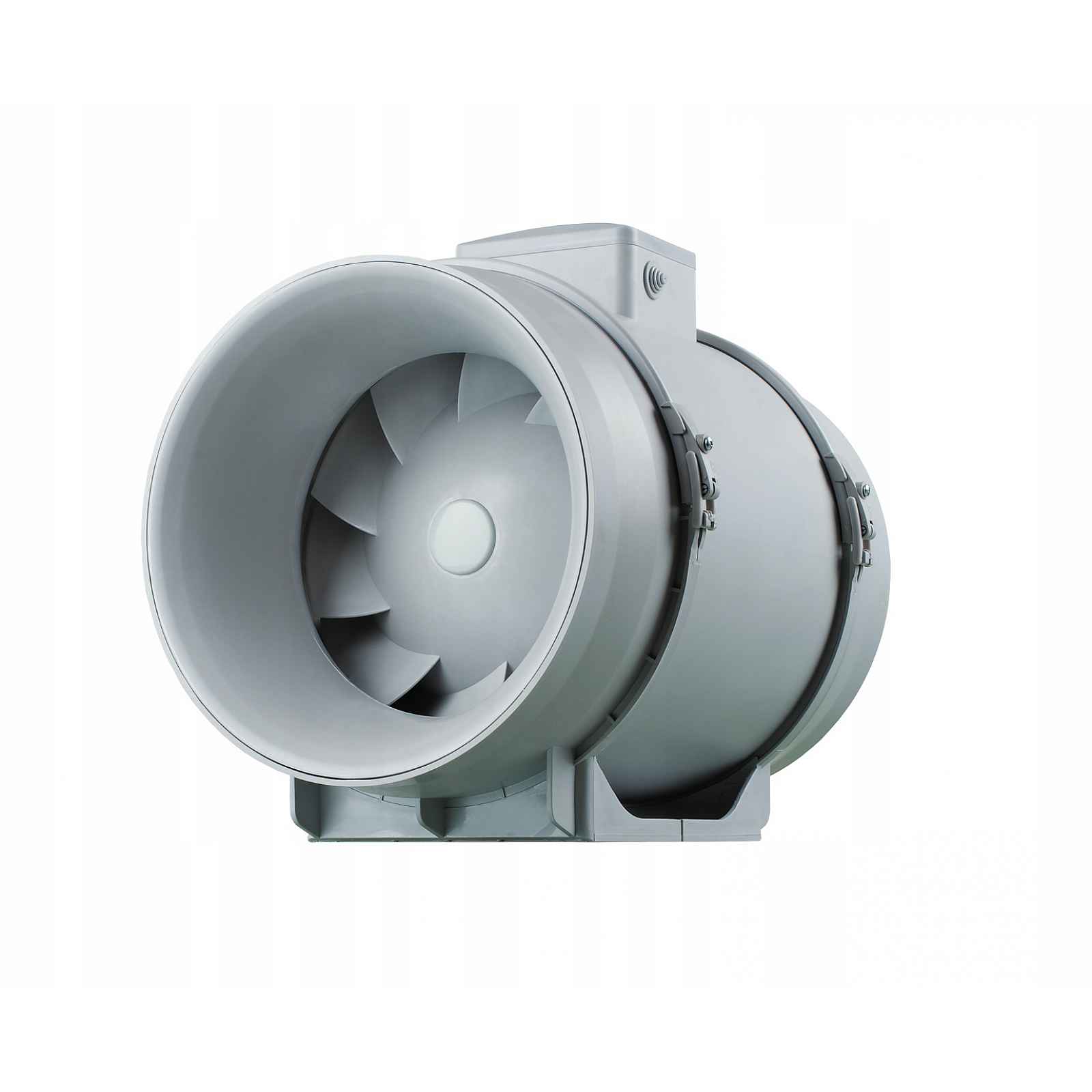

Axiální kanálový ventilátor Vents 2 Rychlostní Stupně 350 m3/h TTPRO125 fi125

VENTS kanálovýmodel: TTPRO125Kanálové ventilátory s smíšeným průtokem řady TT PRO se používají v ventilačních a ventilačních systémech, které vyžadují relativně vysoký tlak, silný svěřovací proud a nízkou hladinu hluku. Díky krytu z ABS plastu nepodléhají ventilátory korozi. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. V jednom systému je možné paralelní nebo sériové instalování několika ventilátorů. Cílem je zvýšit výkon nebo zvýšit tlak. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě do + 60ºC. Jsou určeny pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm (v závislosti na modelu).Jmenovité napájecí napětí – 230 VJmenovitá frekvence – 50 HzVýkon (min./max.) – 25 / 30 WVýdej vzduchu (min./max.) – 240 / 350 m3/hÚroveň hluku (min./max.) – 29 / 34 dB(A)/3 mOtáčky motoru (min./max.) – 1630 / 2300 ot. /min.Spotřeba proudu (min./max.) – 0,11 / 0,13 AMax. statický tlak – 150 PaMax. provozní teplota – 60 °CStupeň krytí IP – X4Hmotnost – 1,51 kgKONSTRUKCEVentilátory TT PRO mají kompaktní rozměry a možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému. Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek s západkami, aby demontáž mohla být provedena bez použití speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.MOTORJednofázový motor na kuličkových ložiskách má dvě rychlosti otáčení. Pro ochranu před přetížením jsou ventilátory vybaveny termoochranou (tepelnou pojistkou). Třída ochrany motoru: IP X4.REGULACE RYCHLOSTIDíky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít regulátor stupně výkonu nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.INSTALACEJe možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, zdi nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). K tomuto účelu slouží sady TTP – paralelní připojení nebo TTS – sériové připojení. Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze.
