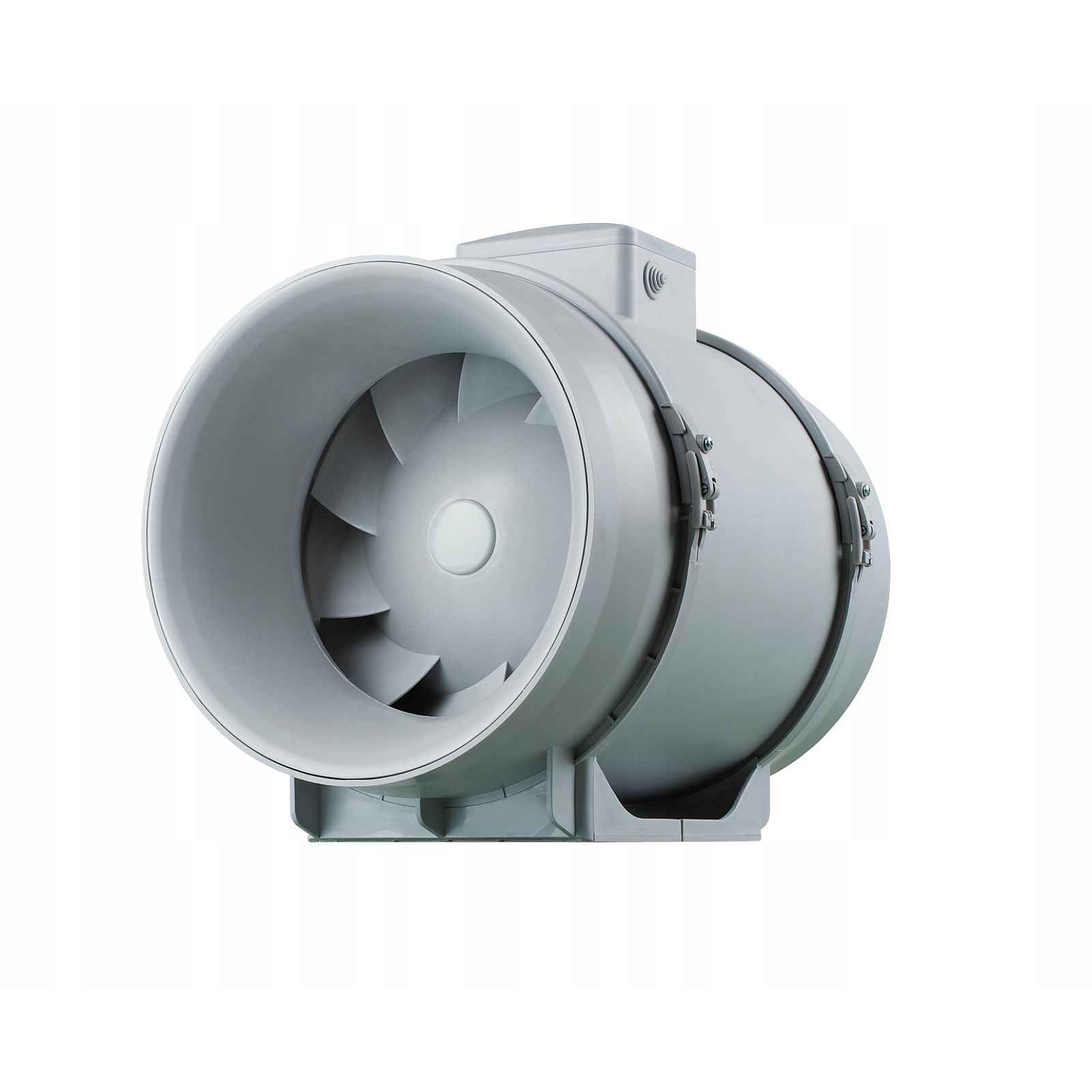

Axiální kanálový ventilátor Vents 2 Rychlostní Stupně 245 m3/h TTPRO100 fi100

VENTS kanálovýmodel: TTPRO100Kanálové ventilátory s smíšeným průtokem řady TT PRO se používají v ventilačních a ventilačních systémech, které vyžadují relativně vysoký tlak, silný svěřovací proud a nízkou hladinu hluku. Díky krytu z ABS plastu ventilátory nepodléhají korozi. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. V jednom systému je možné instalovat paralelní nebo sériové instalace několika ventilátorů. Cílem je zvýšit výkon nebo zvýšit tlak. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě do + 60ºC. Jsou určeny pro ventilační kanály o průměrech: 100, 125, 150, 160, 200, 250, 315 mm (v závislosti na modelu).Barva produktu: světle šedáObchodní označení: TT PRO 100Typ: průmyslová ventilaceTyp ventilátoru: kanálový se smíšeným průtokemRežim provozu: nepřetržitýTyp materiálu: plast ABSPrůměr otvoru pro montáž: 97 mm (ØD), Ø100 mm (kanál)Směr montáže: horizontální, vertikálníJmenovitý proud In: 0,10 / 0,11 AJmenovité napětí Un: 230 V~Jmenovitá frekvence: 50 HzSpotřeba energie: 23 / 25 WMontáž: šrouby do zeměStupeň ochrany: IP04Otáčky motoru: 2050 / 2620 ot. /min.Max. výdej vzduchu (m³/h): 180 / 245Úroveň hluku: 27 / 32 dB (ve vzdálenosti 3 m)Pracovní teplota: max. 60 °CRozměry (šířka. × výška × hl. ): 302,5 (L) × 226 (H) × 195,8 (B)Čistá hmotnost (kg): 1,75Další informace: není součástí balení připojovací kabelKONSTRUKCEVentilátory TT PRO mají kompaktní rozměry a možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému. Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek s západkami, aby demontáž mohla být provedena bez použití speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.MOTORJednofázový motor na kuličkových ložiscích má dvě rychlosti otáčení. Pro ochranu před přetížením jsou ventilátory vybaveny termoochranou (tepelnou pojistkou). Třída ochrany motoru: IP X4.REGULACE RYCHLOSTIDíky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít regulátor stupně výkonu nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.INSTALACEJe možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo k sufitu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). K tomuto účelu slouží sady TTP – paralelní připojení nebo TTS – sériové připojení. Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze.
