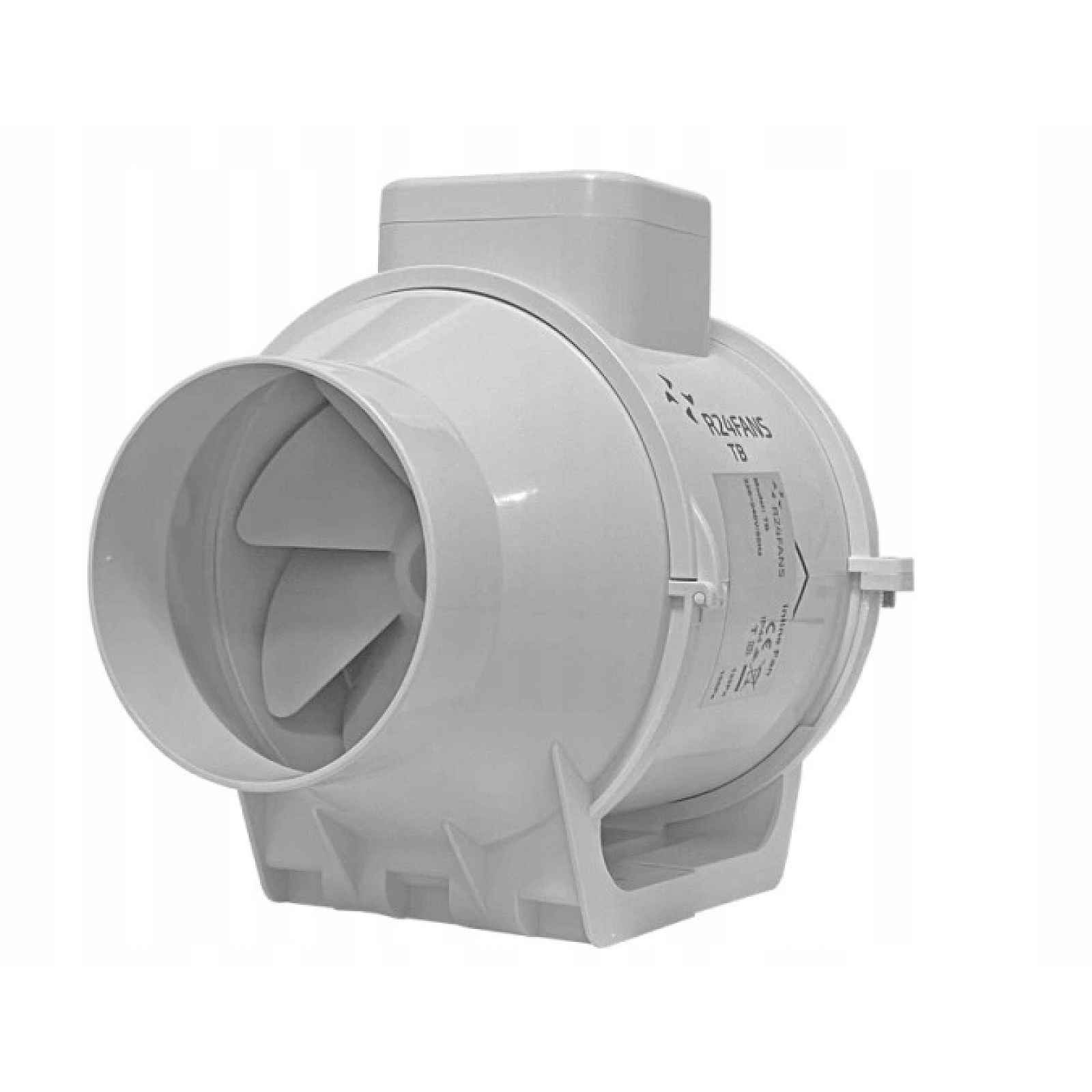

Axiální kanálový ventilátor 218 m3/h TBS125 2-rychlostní kuličkové ložisko 125 mm

Kanálový ventilátormodel: TBS 125Charakteristika:průměr výstupu – 124 mm (do kanálu 125 mm)vysoká účinnost – max 218 m3/hhladina hluku – od 26 db(a)/3m do 31 db(a)/3menergeticky úsporný motor – min. 20 Wdvourychlostní motor s tepelnou ochranouvýrobce – r24fansKuličková ložiska jako standardsnadná montáž a demontážpouzdro z PVCKanálové ventilátory s smíšeným průtokem řady TB_S se používají v ventilačních systémech s přívodem vzduchu, které potřebují relativně vysoký tlak a silný proud. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě až do +60 °C. Jsou určeny pro ventilační kanály o průměrech: 100, 125 mm.Konstrukce:Ventilátory TB_S mají kompaktní rozměry a možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému. Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Blok motoru s rotorem a upínacím boxem je připevněn k pouzdru pomocí speciálních zacvakávacích spon, takže demontáž lze provést bez použití speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.Motor:Jednofázový motor s kuličkovými ložisky pracuje na dvou úrovních otáček. Ventilátory mají zabudovanou tepelnou ochranu (tepelnou pojistku), která chrání před přehřátím. Třída ochrany motoru je IP X4.Regulace rychlosti:Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech – pro přepínání mezi rychlostními stupni ventilátoru lze použít třípolohový přepínač. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít transformátorový stupňovitý regulátor nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru.Technické údaje:napájení – 230 V / 50 Hzvýdej vzduchu (min./max.) – 181/218 m3/hJmenovitý výkon (min./max.) – 20/35 Wodběr proudu (min./max.) – 0,17/0,28 Aotáčky motoru (min./max.) – 2100/2600 ot. /min.hlasitost (min./max.) – 26 / 31 dB(A)/3 mmax. tlak vzduchu – 140 Pamax. teplota práce – 60 °Chmotnost – 2,0 kgstupeň ochrany – X4Rozměry [mm]:ELEKTRICKÝ SCHÉMA ZAPOJENÍ VARIANTA I – trvalé připojení na vyšším rychlostním stupni LA – druhý běh L – napětí N – neutrální (nula) VARIANTA II – trvalé připojení na nižším rychlostním stupni LB – první běh L – napětí N – neutrální (nula) VARIANT III – připojení s plynulým regulátorem otáček LA – druhý běh L – napětí N – neutrální (nula) R – regulátor otáček VARIANTA IV – připojení s přepínačem rychlostních stupňů (otáček) LA – druhý běh LB – první běh L – napětí N – neutrální (nula) C – dvoupolohový nebo třípolohový přepínač Montáž:Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Pro zjednodušení montáže a připojení může být montážní krabice umístěna v libovolné poloze.
