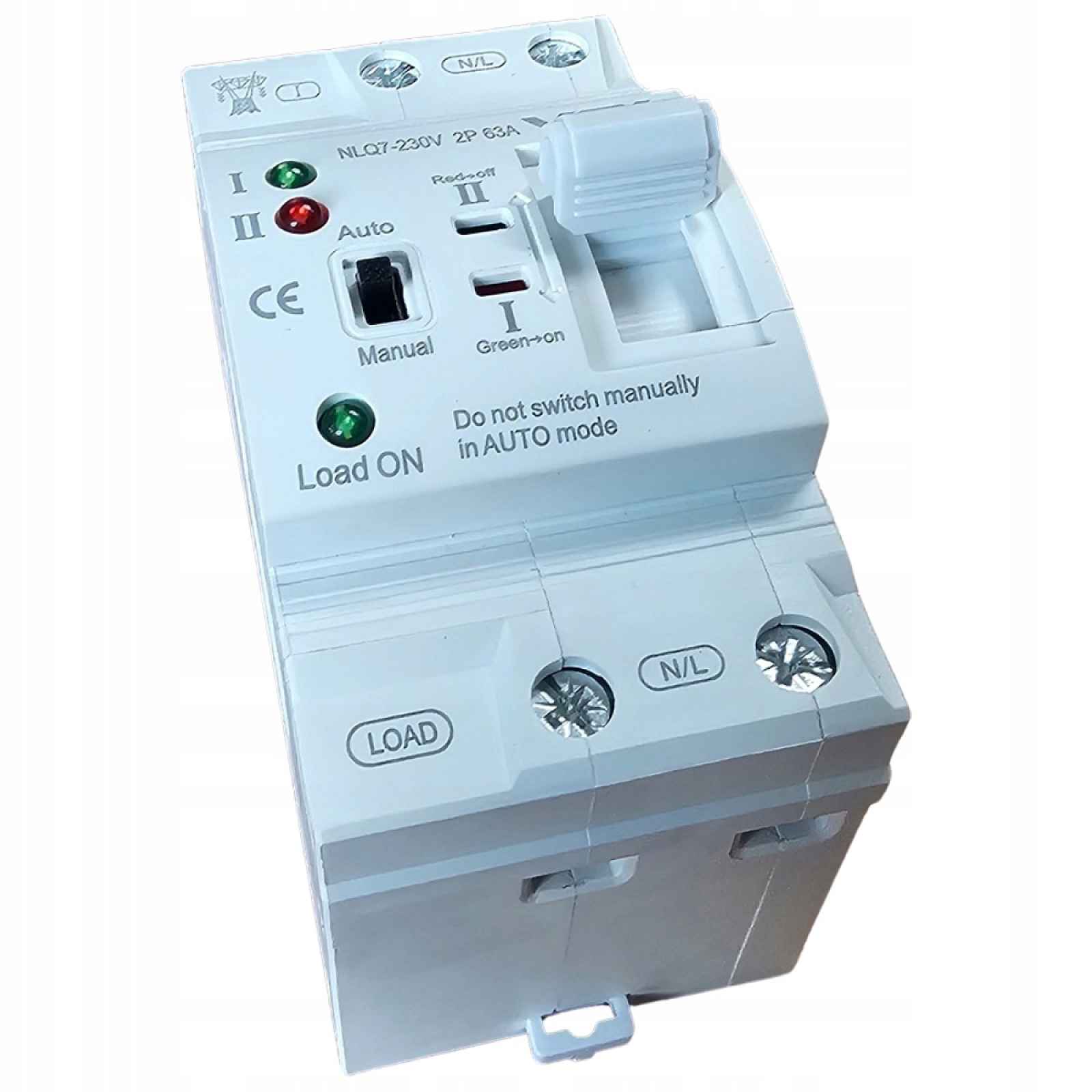

Automatický Přepínač Napájení Ats Pc Síť-agregát 63A 2P 230V NLQ7

Zařízení také podporuje manuální režim, který umožňuje změnu zdroje napájení bez použití automatizace.

HLAVNÍ VÝHODY PŘEPÍNAČE ATS NLQ7

✅ Automatické přepínání zdroje napájení – reakce na poruchy základního napájení.✅ Jmenovitý proud 63 A – pro vhodně zvolené jednofázové instalace.✅ Provozní napětí 230 V AC – určeno pro jednofázové instalace.✅ Rychlé přepínání ≤30 ms – krátká deklarovaná doba změny zdroje napájení.✅ Dva režimy provozu AUTO/MANUAL – možnost automatického a manuálního ovládání.✅ Kontrola napájecího napětí – detekce výpadku a příliš nízkého nebo vysokého napětí.✅ Konstrukce 2P – dvoupólové přepínání napájecích drah.✅ Montáž na 35 mm DIN lištu – pohodlná instalace do rozvaděče.✅ Třída PC – řešení určené pro přepínání zdrojů napájení bez funkce nadproudové ochrany.

JAK FUNGUJE AUTOMATICKÝ VYPÍNAČ NAPÁJENÍ ATS?

Přepínač ATS NLQ7 kontroluje parametry napájení a umožňuje přepínání přijímačů mezi dvěma nezávislými zdroji energie.

1. PRÁCE S ZÁKLADNÍM NAPÁJENÍM

Během normálního provozu jsou přijímače napájeny ze základního zdroje energie, např. elektrické sítě.

2. VÝPADEK NAPĚTÍ NEBO NESPRÁVNÉ PARAMETRY

V případě výpadku napájení nebo detekce příliš nízkého nebo vysokého napětí zařízení rozpozná nesprávné provozní podmínky.

3. PŘEPNUTÍ NA ZÁLOŽNÍ NAPÁJENÍ

Pokud je k dispozici druhý zdroj a má odpovídající parametry, ATS přepne napájení přijímačů na záložní zdroj, např. generátor nebo UPS.

4. NÁVRAT ZÁKLADNÍHO NAPÁJENÍ

Po obnovení správných parametrů základního zdroje může zařízení přepnout přijímače zpět na tento zdroj podle logiky fungování ovladače.

Důležité: ATS je zodpovědný za přepínání zdrojů energie. Sám nevytváří elektřinu a nespustí automaticky každý agregát. Funkce automatického spuštění agregátu vyžaduje odpovídající řídicí systém.DVA REŽIMY PROVOZU – AUTO A MANUÁL

AUTOMATICKÝ REŽIM (AUTO)

Zařízení samostatně monitoruje podmínky napájení a přepíná zdroj podle logiky ovladače.

Toto řešení je užitečné v instalacích, kde má přepínání probíhat bez nutnosti ručního ovládání.

MANUÁLNÍ REŽIM (MANUÁLNÍ)

Umožňuje ruční přepnutí zdroje napájení oprávněnou osobou podle návodu k obsluze zařízení.

Tento režim může být užitečný při servisních činnostech a kontrole instalace.

KDE LZE POUŽÍT ATS NLQ7?

INSTALACE SÍŤ–AGREGÁT

Automatické přepínání mezi elektrickou sítí a generátorem připraveným k provozu.

NOUZOVÉ NAPÁJENÍ DOMU

Možnost přepnutí vybraných obvodů domácí elektrické instalace na záložní zdroj při výpadku napájení.

SYSTÉMY UPS

Použití v vhodně navržených instalacích s alternativními zdroji napájení.

FOTOVOLTAICKÉ A HYBRIDNÍ INSTALACE

Možnost použití hybridních měničů ve vybraných obvodech spolupracujících s výstupy BACKUP/EPS za předpokladu shody s instalačním schématem a požadavky výrobce měniče.

OFF-GRID SYSTÉMY

Přepínání mezi dvěma nezávislými zdroji střídavého napětí v ostrovních instalacích.TECHNICKÉ ÚDAJE – VCX NLQ7 63A 2P

Elektrické parametry

Výrobce: VCXSérie / model: NLQ7Typ zařízení: automatický vypínač napájení ATSTřída zařízení: PCJmenovitý provozní proud (In): 63 AJmenovité provozní napětí (Ue): 230 V ACJmenovité izolační napětí (Ui): 690 V ACJmenovitá frekvence: 50/60 HzPočet pólů: 2PTyp instalace: jednofázováKategorie použití: AC-31BJmenovité rázové napětí (Uimp): 8 kVDeklarovaný zkratový parametr: 10 kA (50 kA s pojistkou RT16 – podle podmínek výrobce)

Parametry práce

Doba přepnutí: ≤30 msRežim provozu: automatický / manuálníKonstrukce: dvoupolohová (zdroj A / zdroj B)Mechanická odolnost: ≥6000 cyklůElektrická životnost: ≥1500 cyklůStupeň ochrany krytu: IP30Kategorie přepětí hlavního obvodu: IIIKategorie přepěťového ovládání obvodu: IIMontáž: 35 mm DIN lišta

Podmínky prostředí

Pracovní teplota: od -5 °C do +40
