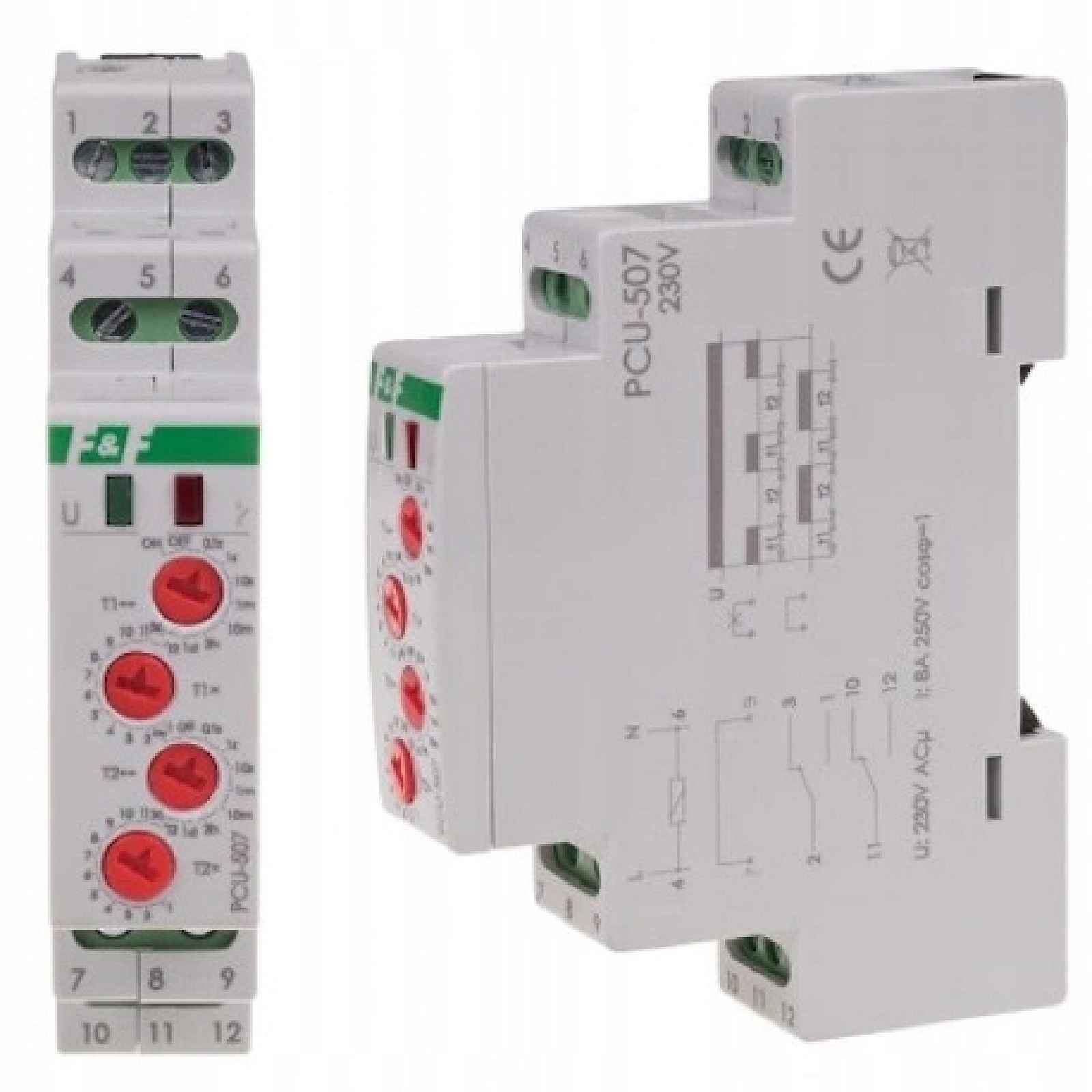

Asymetrický časový relé 2x8A 230V PCU-507 2- Funkční F&f

Asymetrický časový reléF&F PCU-507✔ Časový spínač s nastavením dvou nezávislých časů T1 a T2 (doba provozu a doba přestávky)✔ Funkce: Cyklický provoz✔ Signalizace napájení: LED zelená✔ Signalizace stavu kontaktu: LED červená✔ Doba provozu a doba přestávky – nastavitelná: 0,1 s / 576 hod.✔ Montáž:Na lištu TH35 (1 modul)✔ Časové relé slouží k časovému ovládání v systémech průmyslové a domácí automatizace (např.: větrání, vytápění, osvětlení, signalizace apod.).Sada se skládá z1 ks Asymetrický časový relé PCU-507Návod k použití vpolštiněJak funguje časový relé PCU-507FunkceZPOŽDĚNÉ VYPNUTÍ – CYKLICKYDo zapnutí relé zůstávají kontakty v pozicích 2-3 a 11-10. Po zadání napájecího napětí se kontakty přepnou do polohy 2-1 a 11-12 na dobu t1. Po odměření času t1 se kontakty vrátí do polohy 2-3 a 11-10 na dobu t2. Sekvence těchto přepnutí je realizována cyklicky.ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKYPo zadání napájecího napětí zůstávají kontakty v poloze 2-3 a 11-10 po dobu t1. Po odměření času t1 dojde k přepnutí kontaktů do položek 2-1 a 11-12 na dobu t2. Po čase t2 se kontakty relé vrátí do pozic 2-3 a 11-10. Sekvence těchto přepnutí je realizována cyklicky.PozornostPři zapnutém napájení relé systém nereaguje na změnu nastavení časového rozsahu a provozního režimu.Práce s nově nastaveným časovým rozsahem a provozním režimem je možná po vypnutí a opětovném zapnutí napájení.Při zapnutém napájení relé v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času 1/12.Popis knoflíkůKnoflík pro výběr časového rozsahuKnoflík pro nastavení časuTechnické údajeNapájecí napětí: 230 V ACRežim provozu: cyklický provozVýkonný prvek: reléMaximální zatěžovací proud: 2 × 8 AKonfigurace kontaktů: 2 × NO/NCOddělení kontaktu: ANOZpoždění provozu: 50 msSignalizace stavu kontaktu: červená LEDDoba provozu – nastavitelná: 0,1 s / 576 hodinSignalizace napájení: LED zelenáDoba přestávky – nastavitelná: 0,1 s / 576 hodinyPřipojení: šroubové svorky 2,5 mm²Utahovací moment: 0,4 NmSpotřeba energie: 0,8 WPracovní teplota: -25 / 50 °CRozměry: 1 modul (18 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20O výrobci F&FSpolečnost F&F byla založena v roce 1992. Vyrostla z obchodní a servisní společnosti působící v elektronickém průmyslu.Zkušenosti majitelů z oblasti elektroniky a elektrotechniky umožnily vytvořit společnost s výrobním profilem, nabízející elektronická ovládací zařízení pro domácí i průmyslovou automatizaci.V současné době spolupráce výzkumného a vývojového oddělení společnosti s vědeckým prostředím a zákazníky vede k dynamickému rozvoji nabídky a umožňuje vytvářet řešení se stále vyšším stupněm technologického pokroku, jak je příkladem inteligentních systémů domu F&Home a telemetrických systémů.F&F je v Polsku známá v Polsku a výrobky pod ní vyráběné míří také na trhy Ukrajiny, Běloruska, Litvy, Lotyšska, České republiky, Slovenska, Maďarska, Rumunska, Srbska, Německa, Řecka, Irska, Švédska, Norska, Portugalska, Chile a Spojených států.Devizou společnosti je vytváření inovativních řešení pro partnery.
