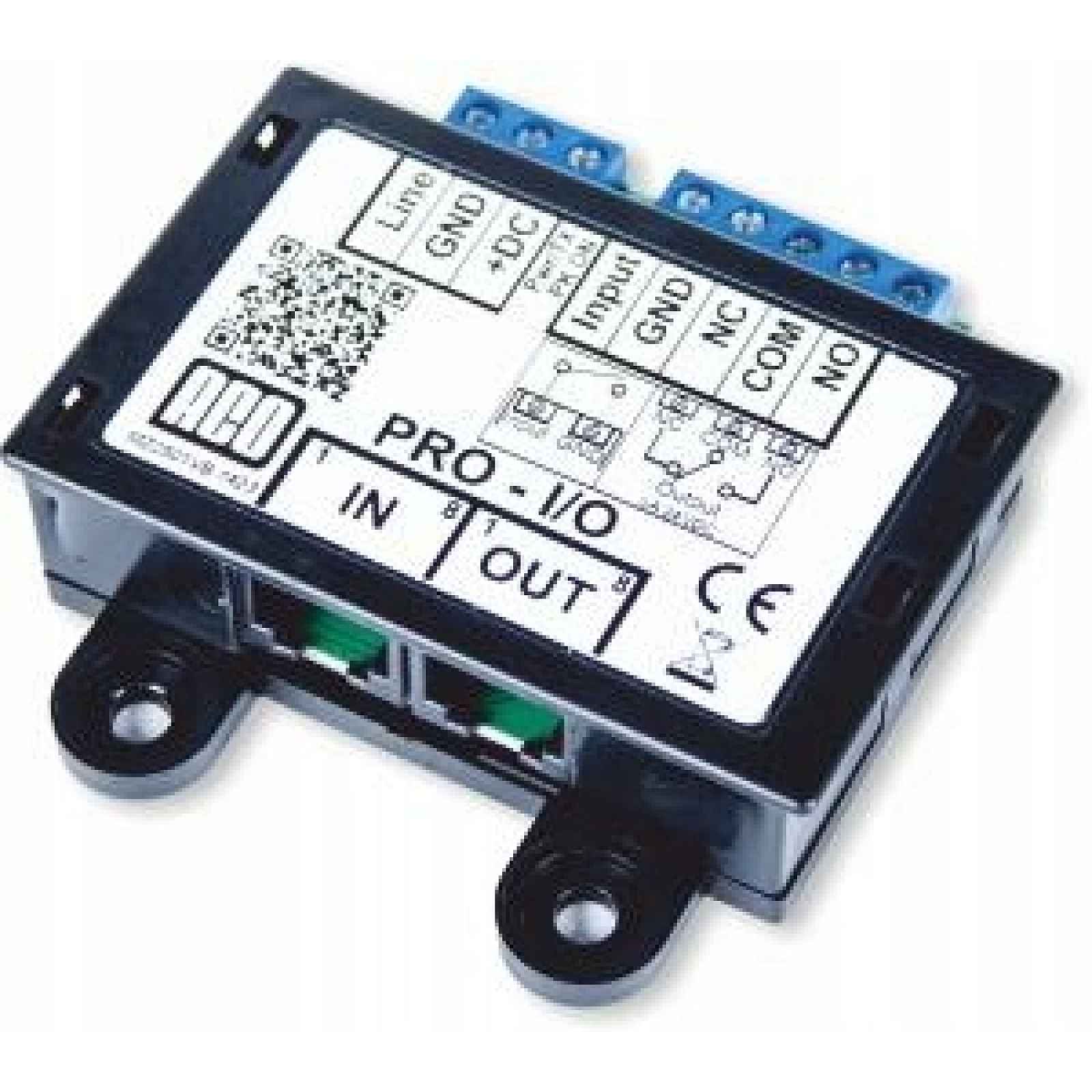

Aco Pro I/O-60 (G3) Reléový Modul I/o Pro Familio Pro 60 MM

Modul ACO PRO I/O-60 (G3) Ovládání domácí automatizace a externích zařízení, dodatečná signalizace, automatické otevíráníModul má reléový výstup: jeden pár kontaktů typu NO/NC 5A/24VDC a vstup typu NO pro připojení spínacího tlačítka. Umožňuje připojení a obsluhu dalších zařízení, např. ovládání domácí automatizace, garážových vrat, závor, osvětlení, rolet a připojení zařízení signalizujících zvonění. Umožňuje také připojení externího tlačítka pro přímé spuštění elektrozávěsu v panelu, automatické otevření dveří v okamžiku zvonění přijímače a vyvolání funkce dveřního zvonku (zvonění přijímače). Má funkci zabezpečeného ovládání otevírání dveří: elektrozávěs připojíme k modulu PRO-I/O (místo k panelu) a panel zapíná dálkové otevírání přes sběrnici systému. Určeno pro montáž do elektrické krabice Ø60 mm. Kompatibilní se všemi zařízeními skupiny COMO/Familio PRO, PRO-A. Jedná se o další generaci modulu (G3), který podporuje mj. větší počet adres (např. pro panely řady COMO-PRO, monitory řady GLASS-PRO-7) a také umožňuje programování nastavení a aktualizaci softwaru po systémové sběrnici pomocí počítače. Spolehlivost, inovace a trvanlivost jsou charakteristickými znaky značky ACO. Technické údaje: Index – PRO I/O-60 (G3) Popis – Rozšiřující modul pro obsluhu dalších zařízení Rozměry (mm) – 50x50x20 Provedení – Bez krytu Max. počet odběratelů – - Typ instalace – Digitální systém PRO: kroucená spojka kat. 5e nebo 6, - Digitální systém PRO-A: 3 žíly Spotřeba energie v pohotovostním režimu ~0,6 W Napájení – 15VDC / 40mA Výstupy - 3 x šroubové konektory (reléový výstup):, - kontakty relé NO/N/NC, max. 5A, 24VDC Vstupy – 3 x šroubové konektory (připojení sběrnice systému PRO): – připojení audio signálu: „LINE“, – připojení napájení: „+DC“ a „-DC“, 2 x šroubový konektor (vstup NO), – připojení spínacího tlačítka, např. zvonkové tlačítko Vlastnosti: Připojení výstupu na 1 s bude provedeno: 1. po stisknutí klávesy F2 v přijímači, 2. po výběru kódu v panelu, kterému předchází dvojitý stisk klávesy „klíčenka“, 3. po přiložení bezkontaktního přívěsku ACC předcházejícího stisknutí klávesy „klíčenka“ (dobu zapnutí výstupu lze upravit pomocí počítačového programu a volitelného počítačového rozhraní PRO-USB) Reléový výstup může pracovat v monostabilním (okamžitém, podle nastaveného času) nebo bistabilním režimu (každé vyvolání zapnutí relé změní jeho stav na opačný – z ON na OFF a naopak) otevírání dveří kdykoli (bez nutnosti přijímat hovor) automatické otevírání dveří během zvonění (možnost vzdálené aktivace této možnosti za pomoci např. hodin) možnost připojení dalšího akustického nebo světelného zařízení signalizujícího zvonění v areálu je možné samostatně pracovat s modulem bez přijímače a paralelní s přijímačem funkce zapnutí výstupu při každém otevření dveří v panelu (doba zapnutí výstupu je v souladu s dobou otevření nastavenou v panelu (neplatí pro otevírání ze vstupu INPUT panelu) Funkce zabezpečeného ovládání otevírání dveří: elektrozávěs připojíme k modulu a panel zapíná dálkové otevírání přes systémovou sběrnici (v takovém případě není elektrozávěs připojen přímo k panelu) realizované funkce jsou vybírány přepínači na modulu Připojení reléového výstupu a reakce na vstup lze věrně přiřadit k obsahové adrese přijímače nebo ke všem přijímačům (bez ohledu na adresu) podporuje adresy přijímačů: 31 adres (programováno přepínači na modulu) nebo 1023 adres (programováno z počítače pomocí volitelného rozhraní PRO-USB) pro adresu 0 modul spolupracuje se všemi adresami v systému Funkce relé mohou být dále omezeny v závislosti na adrese interkomového přijímače (tuto možnost lze upravit pouze pomocí počítačového programu a volitelného počítačového rozhraní PRO-USB) kompatibilní s celým systémem PRO: Příklad použití: domácí automatizace: ovládání externích zařízení např. osvětlením, roletami ovládání druhé brány: např. vstupní bránou, závora jako zvonek na dveře jako zvonek u vchodu, kde není žádný externí panel dodatečná signalizace zvonění dodatečné ruční/automatické otevírání dveří různé použití v prostorách osob se zdravotním postižením spuštění relé při otevírání dveří v systému PRO (neplatí pro otevírání z panelu INPUT) – funkce podporovaná panely FAM-PRO ve verzi softwaru od v1.1.5 nebo pro panely řady COMO bez ohledu na verzi softwaru Další funkce související s 3. generací modulu: programování nastavení a aktualizace softwaru po systémové sběrnici (vyžaduje počítačové rozhraní PRO-USB) kompatibilní s předchozími generacemi systému PRO individuální číslo každého
