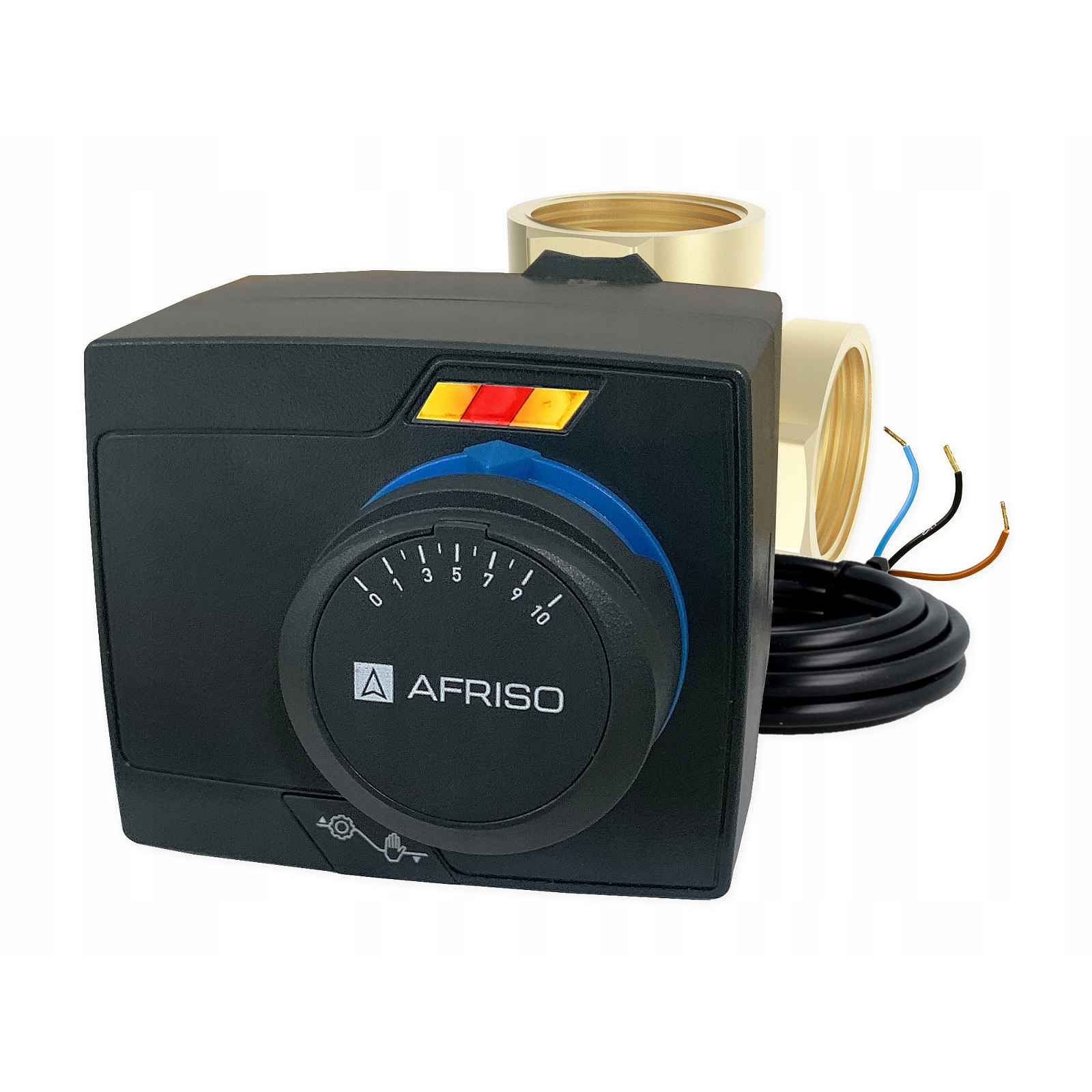

3CESTNÝ Ventil 5/4 Palce Pohon Afriso Arm 343
Předmětem aukce je:Regulační sada:3-cestný otočný směšovací ventil Diamond DN32, Rp5/4" (ART.18-32)Elektrický pohon 3-bod 230V ARM 343 ProClick Afriso (1434310 )Montážní sada pohonu ARM pro ventil (1410110 )Regulační sady nacházejí široké použití v různých typech topných, klimatizačních a jiných… Celý popis ↓
Popis 3CESTNÝ Ventil 5/4 Palce Pohon Afriso Arm 343
instalací, kde se používají nejoblíbenější 3-bodové ovladače.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéSady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a nejoblíbenějšího elektrického pohonu ARM 343 nové generace (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na západku v inovativním systému ProClick.Pohon montujeme tak, že jej…
Zobrazit celý popis
nasuneme na ventil s adaptérem do pro nás vhodné polohy. Stažení pohonu z ventilu je možné stisknutím a podržením tlačítka pro uvolnění blokovacího mechanismu.1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje ventilu:pracovní teplota: max 110 °Cpracovní tlak: max 10 barkoncentrace glykolu: max 50 %materiál těla: mosaz CW617NRozměry ventilu:A: 5/4"L : 85 mmH : 97 mmPříklady montážních schémat:
