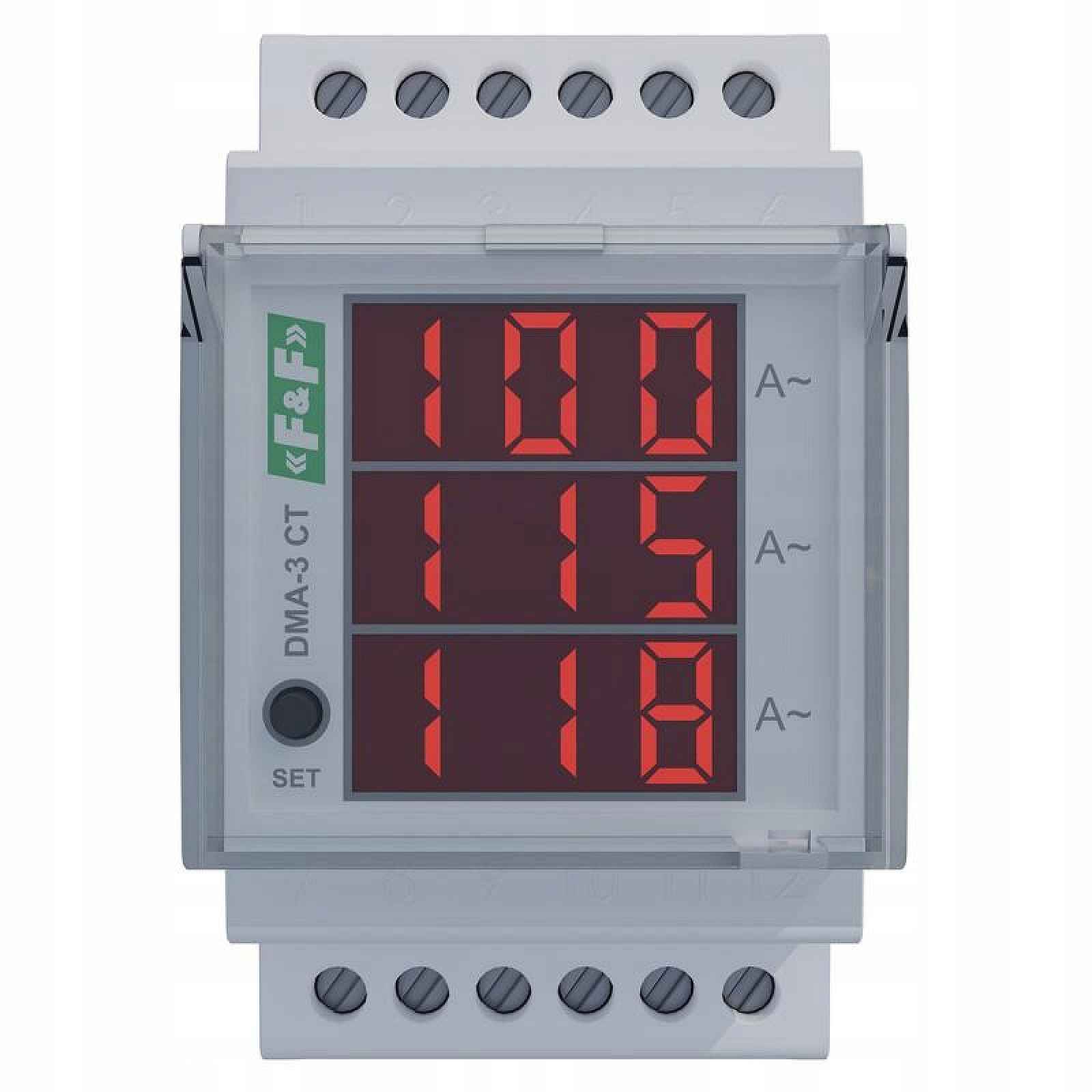

3-fázový indikátor intenzity proudu DMA-3 Ct

3-fázový indikátor intenzity proudu DMA-3 CTDMA-3 CT je 3-fázový indikátor intenzity proudu, přizpůsobený pro měření v nepřímém systému s využitím proudových transformátorů s výstupním proudem 5 A. ProvozIndikátor nepřetržitě měří efektivní hodnotu proudu RMS, jehož výsledek je ukázán na 3-řádkovém, 3-místném segmentovém displeji umístěném na fasádě zařízení. Indikátor umožňuje nastavit hodnoty připojených proudových transformátorů, takže hodnota zobrazená na displeji odpovídá skutečné hodnotě prądu.DMA-3 CT a je přizpůsobena pro montáž do rozvaděče přímo na 35 mm DIN lištu.POZOR Pokud jsou sekundární vinutí převodovky otevřené (např. během montáže) a přes měřený obvod proudí, pak se na svorkách převodovky může narušit nebezpečné napětí. Je nutné se před takovou situací bezpodmínečně chránit vypnutím napájení měřených obvodů nebo nasadit další můstky spouštějící sekundární stranu převodovky. Indikátor je určen k měření proudu pomocí proudových transformátorů s jmenovitým výstupním proudem 5 A. Průtok přes měřicí obvod indikátoru proudu o hodnotě větší než 6 A může vést k jeho poškození. Pro zvýšení bezpečnosti se doporučuje uzemnit jednu stranu proudového transformátoru způsobem uvedeným na schématu připojení. Technické údaje: Typ třífázového ampérmetruNapájecí napětí 165÷265 V AC/DCNepřímé měření (převodovka 5A)Měřená efektivní hodnota střídavého proudu (RMS)Počet měřících kanálů 3Rozsah měření 0÷5 ADisplej pro každou fázi 3-místný LED (výška číslice 10 mm)Přesnost odečtu – rozsah měření do 100 A: 0,1 A; rozsah měření nad 100 A: 1 AFrekvence napájení 45÷55 HzPřesnost indikací 1%Maximální dočasné přetížení 20 A/1 sMaximální proud 6 APřipojení šroubové svorky 2,5 mm² (lanko); šroubové svorky 4,0 mm² (drát)Utahovací moment 0,5 NmPříkon 4 WPracovní teplota -25 ÷ 50 °CRozměry 3 modulů (52,5 mm)Montáž na 35 mm lištuStupeň krytí IP20
