3-FÁZOVÝ Elektroměr 80A MID 4.3

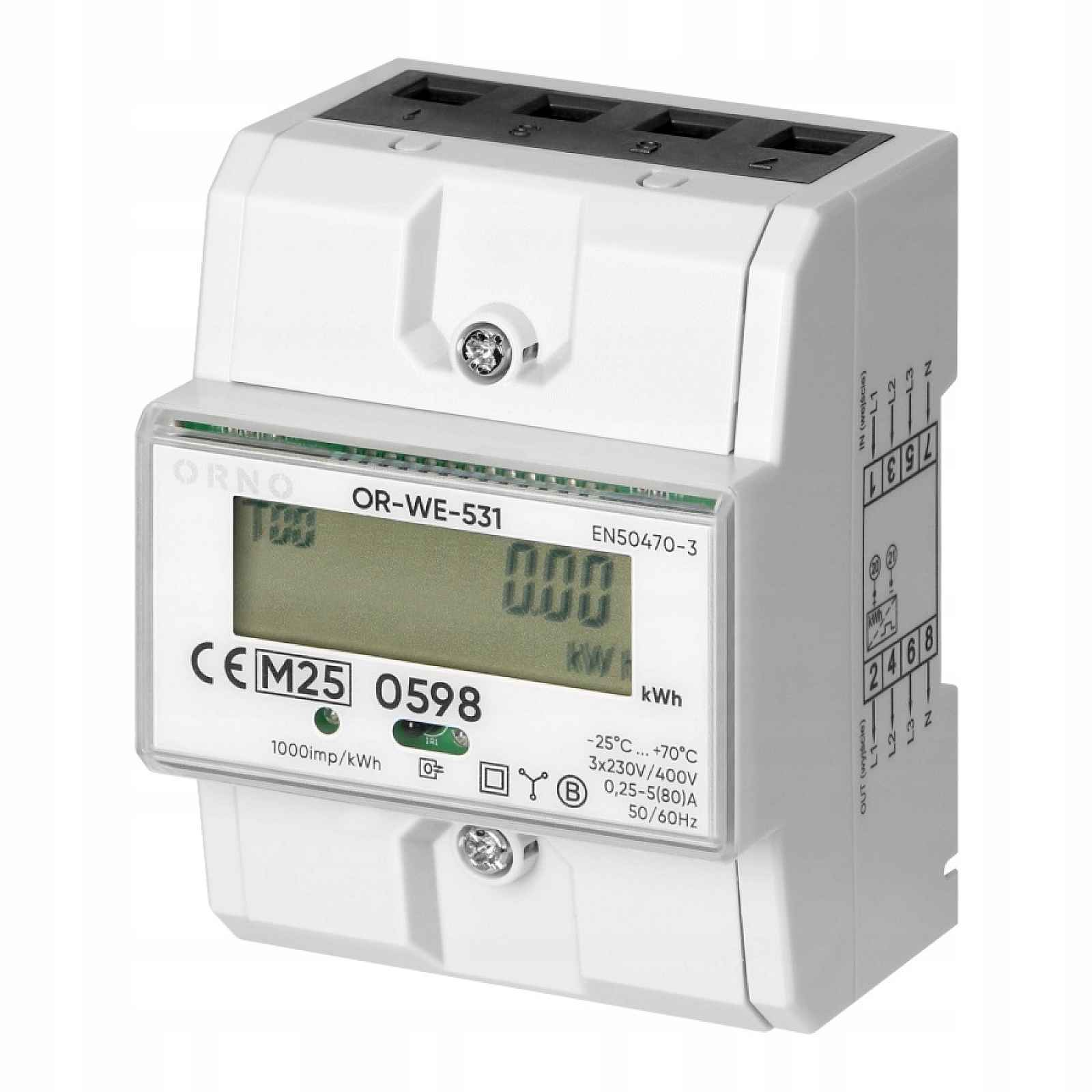

Třífázový elektroměr 80A, MID, 3 moduly na DIN lištu Orno OR-WE-531 ✔️ Třífázový elektroměr s maximálním proudem 80A je měřicí zařízení určené pro přesné monitorování spotřeby elektrické energie v třífázových instalacích. Elektroměr lze využít pro komerční, průmyslové i domácí použití, kde jsou vyžadovány přesné a spolehlivé údaje. ✔️ Elektroměr pracuje v systémech s jmenovitým napětím 3x230V nebo 400V střídavého napětí a frekvencí 50Hz, což umožňuje přímé měření energie bez nutnosti používat proudové transformátory. Zařízení registruje činnou energii, spotřebovanou i dodanou. To umožňuje komplexní monitorování toku energie oběma směry. ✔️ Minimální měřicí proud 0,25A zajišťuje vysokou citlivost zařízení i při nízkém zatížení a spouštěcí proud 0,02A umožňuje registraci i drobných odběrů proudu. ✔️ Digitální LCD displej (6+2 číslice) s podsvícením umožňuje pohodlné odečty i při slabém osvětlení. Zařízení má také funkci mazání dílčího součtu činné energie, což je zvláště užitečné v situacích, které vyžadují periodické resetování odečtů. ✔️ Určeno pro montáž na DIN lištu TH-35mm, zajišťuje snadnou instalaci ve standardních rozvaděčích. Maximální průřez připojovacích vodičů je 35 mm2. Sada obsahuje: 1 ks Třífázový elektroměr 80A, MID, 3 moduly na DIN lištu ✔ Počítadlo podporuje protokol IR podle normy EN 62056-21. ✔ Je možné nastavit 27 různých parametrů, které se budou zobrazovat na LCD displeji. Jednoduchá aplikace umožňuje stahování dat z počítadla a jejich programování (mj. nastavení tarifů). Rychlost přenosu dat (Baud rate): 300, 600, 1200, 2400, 4800, 9600, 19200 bit/sec. Funguje v souladu s IEC 62056-21 (IEC1107). ✔ Počítadlo bylo navrženo v souladu s normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Shoda s MID 2014/32/EU umožňuje použití měřiče v komerčních prostorech, kde jsou vyžadována certifikovaná zařízení používaná pro fakturaci. Stavba: 1. Indikátor impulsu pro aktivní energii 2. Pulzní výstup SO 3. LCD displej 4. Infračervená komunikace Technické údaje: Typ počítadla: Elektronické Základní proud (In): 5 A Maximální proud (Imax): 80 A Minimální proud (Imin): 0.25 A Startovací proud (Ist): 0.004 A Jmenovité napětí (Un) N-L: 230 V Jmenovité napětí (Un) L-L: 400 V Frekvenční rozsah: 50 Hz Frekvence impulzů: 1000 imp/kWh Příkon: 0.55 W Počet fází: Třífázový Model: Přímé měření Třída přesnosti měření: 1 Typ měřené energie: Aktivní a pasivní výkon Aktivní výkon: Ano Pasivní výkon: Ano Síla odebraná: Ano Odevzdaný výkon: Ano Vhodné pro: Příjem/vrácení Možnost vymazání počitadla: Ano Udržování paměti: Li-Ion baterie Legalizováno: Ano Schválení: MIDD (Measuring Instruments Directive) Impulsní výstup: Optický Typ impulsního výstupu: S0 Počet impulsů: 1000 lmp/kWh Rozsah impulsního výstupního napětí: 12-27 V DC Rozsah impulsního výstupního napětí: 27 mA Multitarifnost: Ne Typ indikátoru: Digitální S podsvícením: Ano IR port: Ano Způsob montáže: adaptér na DIN lištu Šířka vyjádřená počtem modulů: 4,3 Max. průřez připojovacích vodičů: 35 mm² Provozní teplota: -25 – +55 °C Max. Vlhkost: 95 % Typ protokolu: IR Typ rozhraní: EN 62056-21 Stupeň ochrany (IP): IP51 Shoda s: MIDD 2014/32/EU Shoda s normou: EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015 Displej: LCD 6+2 = 123456,12 kWh Displej – počet číslic: 6+2 Auxiliární drátové terminály: 2.5 Nm Auxiliární drátové terminály: 0.4 Nm Rozměry: Šířka: 76 mm Hloubka: 65 mm Výška: 100 mm Schéma připojení: N – připojení neutrálního kabelu IN – vstup OUT – výstup L1 – připojení fáze 1 L2 – připojení fáze 2 L3 – připojení fáze 3
