3-fázový elektroměr, 100A, MID, 3 moduly, Din TH-35 mm

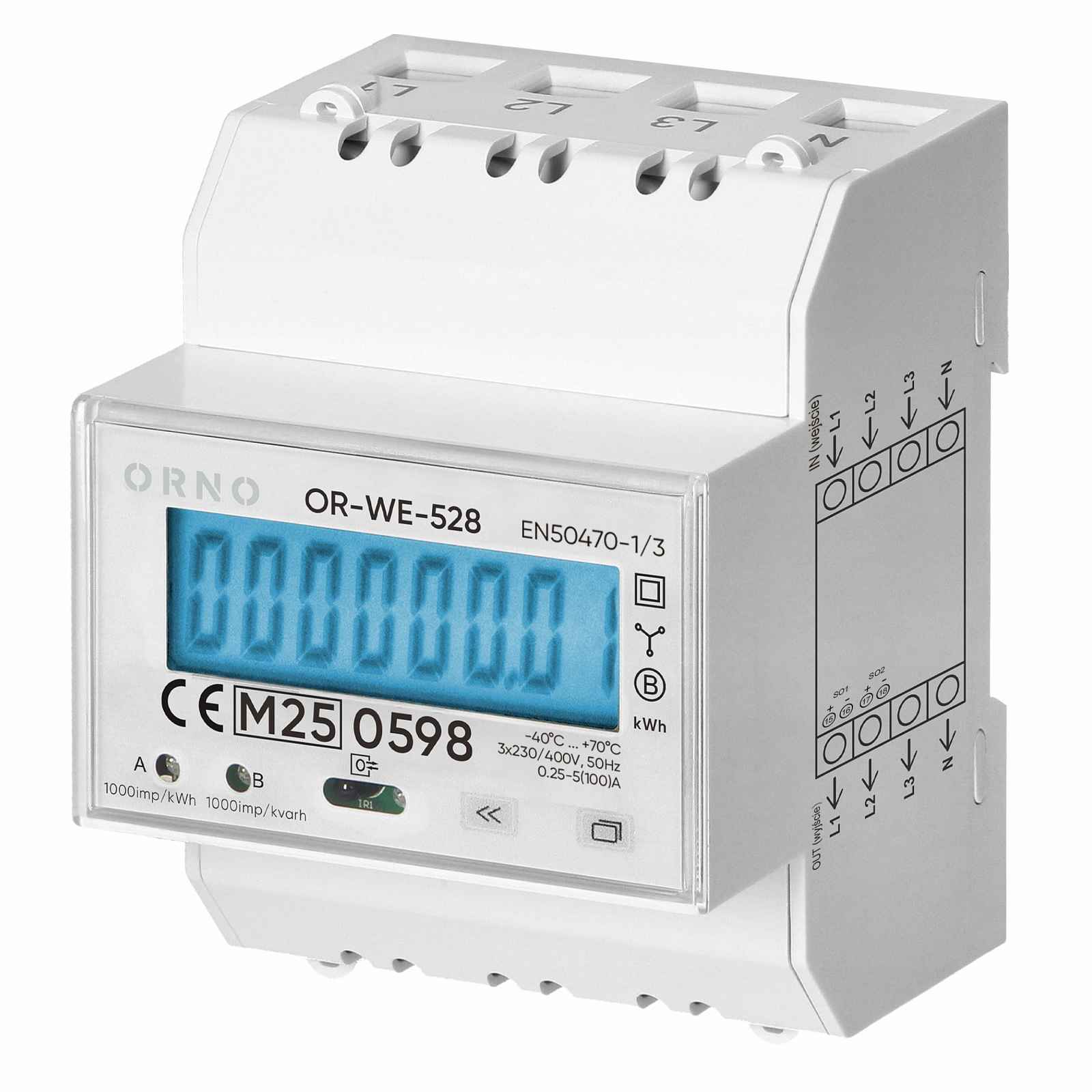

3-fázový elektroměr, 100A, MID, 4 moduly, DIN TH-35 mm Symbol: OR-WE-5283-fázový elektroměr s maximálním proudem 100 A je moderní měřicí zařízení určené pro přesné sledování spotřeby elektrické energie v třífázových instalacích. Měřič lze použít pro komerční, průmyslové i domácí použití, kde jsou vyžadovány přesné a spolehlivé údaje. Měřič pracuje v systémech s jmenovitým napětím 3x230/400 V~ a frekvencí 50/60 Hz, což umožňuje přímé měření energie bez nutnosti použití proudových transformátorů. Zařízení zaznamenává aktivní, pasivní, odebranou a oddanou energii. To umožňuje komplexní monitorování toku energie oběma směry. Minimální měřicí proud 0,25 A zajišťuje vysokou citlivost zařízení i při nízkém zatížení. Digitální LCD displej (6+2 číslice) s podsvícením umožňuje pohodlné čtení i při slabém světle. Zařízení má také funkci vymazání podpočítače, což je obzvláště užitečné v situacích vyžadujících pravidelné resetování naměřených hodnot. Určeno pro montáž na DIN lištu TH-35 mm, zajišťuje snadnou instalaci do standardních rozvaděčů. Pouzdro o rozměrech 72 x 72 x 90 mm je ve standardu 3 modulů DIN. Maximální průřez připojovacích vodičů je 35 mm². Stupeň krytí IP51 umožňuje montáž v jakémkoli prostředí – suchém a vystaveném vodě. Počítadlo bylo navrženo v souladu s normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006 a EN 50470-3:2007. Shoda s modelem MID 2014/32/EU umožňuje použití měřiče v komerčních prostorách, kde jsou vyžadována certifikovaná zařízení.Obecné informace: Typ počítadla: Elektronické Základní proud (In) [A]: 10 Maximální proud (Imax) [A]: 100 Minimální proud (Imin) [A]: 0.25 Startovací proud (Ist) [A]: 0.004 Jmenovité napětí (Un) N-L [V]: 230 Jmenovité napětí (Un) L-L [V]: 400 Frekvenční rozsah [Hz]: 50 Frekvence impulsů [imp/kWh]: 1000 Spotřeba energie [W]: < 12VA < 1W Počet fází: Třífázový Model: Přímé měření Třída přesnosti měření: 1 Typ měřené energie: Aktivní a pasivní výkon Aktivní výkon: Ano Pasivní výkon: Ano Odebraný výkon: Ano Odevzdaný výkon: Ano Vhodné pro: Odběr/vrácení Možnost vymazání podpočítače: Ano Udržování paměti: EEPROM Legalizováno: Ano Schválení: MID (Measuring Instruments Directive) Pulzní výstup: Optický Typ impulsního výstupu: S0 Počet impulsů [lmp/kWh]: 1000 Rozsah impulsního výstupního napětí [V DC]: 12-27 Rozsah impulsního výstupního napětí [mA]: ≤27 Vícebarevnost: Ne Typ indikátoru: Digitální S podsvícením: Ano IR port: Ano Způsob montáže: Adaptér na DIN lištu Šířka vyjádřená počtem modulů: 4,3 Max. průřez připojovacích vodičů [mm²]: 35 Šířka [mm]: 72 Hloubka [mm]: 72 Výška [mm]: 90 Pracovní teplota [°C]: -40 - +70 Max. Vlhkost: ≤95% Typ protokolu: IR Typ rozhraní: EN 62056-21 Stupeň krytí (IP): IP51 Shoda s: MID 2014/32/EU Shoda s normou: IEC 62052-11:2020 IEC 62053-21:2020 IEC 62053-23:2020 EN 50470-1:2006 EN 50470-3:2006 Displej [kWh]: LCD 6+2 = 123456,12 Displej – počet číslic: 6+2 Auxiliární drátové terminály [Nm]: 2.5 Auxiliární drátové terminály [Nm]: 0.4
