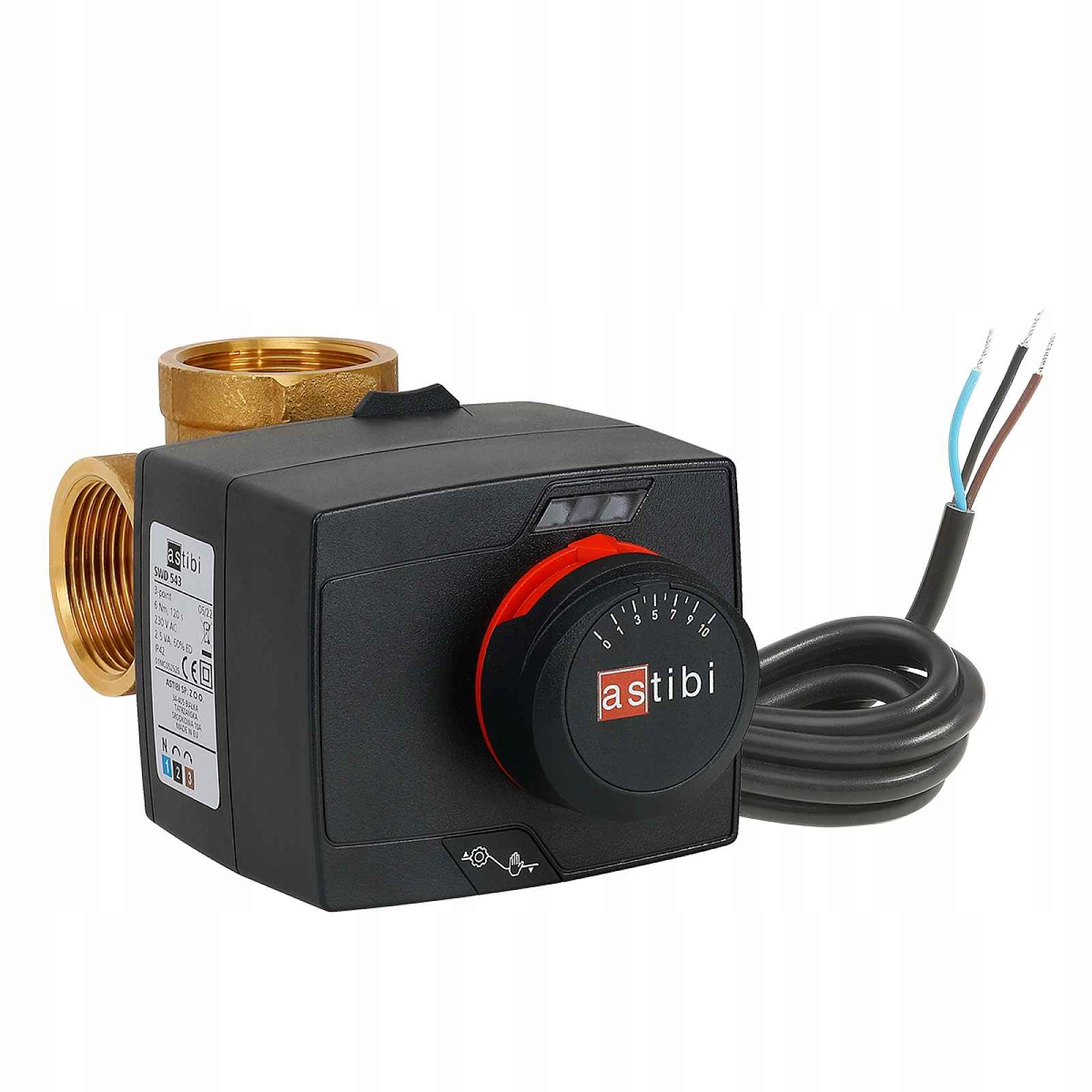

3-CESTNÝ Směšovací Ventil 1 Palec DN25 Elektrický Pohon 3 Puntový Astibi
Předmětem aukce je:Regulační sada 1"Elektrický pohon SWD 543 2 generace, 3-bodový, 230 V AC, 120 s, 6 Nm, ASTIBI s montážní sadouRegulační směšovací ventil 3-cestný 1" DIAMONDRegulační sady nacházejí široké použití v různých typech topných, klimatizačních a jiných instalací, kde se používají… Celý popis ↓
Popis 3-CESTNÝ Směšovací Ventil 1 Palec DN25 Elektrický Pohon 3 Puntový Astibi
nejoblíbenější 3-bodové ovladače.Regulační sady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a elektrického pohonu SWD 543 ASTIBI nové generace s diodami signalizujícími provoz zařízení (230 V AC, 3-bodový, doba otáčení 120 s).POPIS POHONUElektrické pohony ASTIBI SWD jsou určeny pro ovládání rotačních směšovacích ventilů, které vyžadují maximální točivý moment 6 Nm. Jejich rozsah otáčení je 90°.
Zobrazit celý popis
Je také možné ovládat pohon v manuálním režimu pomocí otočného knoflíku.Oboustranná stupnice na knoflíku určuje stupeň otevření ventilu. Velké LED diody ukazují směr otáčení ventilu a fungování pomocného vypínače. Ruční otáčení ventilu je možné díky použití snadno použitelné spojky ve formě tlačítka. Pohony jsou dodávány s elektrickým kabelem o délce 2 m s žilami jasně označenými barvami. Kabel je připojen k pohonu pomocí zástrčky, která je zajištěna víkem.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéHydraulický pohon spolupracuje s ventily:ESBEAfrisoherzWomixHoneywellAhojdiamantastibiTechnické údaje ventilu:Průměr přípojky: 1''Přenosová kapacita: 10 KVSPracovní tlak: ≤ 10 barProvozní teplota: ≤ 110 °CKoncentrace glykolu: 50%Materiál: Mosaz CW617NRozměr A: Rp 1''Rozměr H: 81,5 mmRozměr L: 80 mmPříklady montážních schémat:
